- Seite 1 MAKING MODERN LIVING POSSIBLE Danfoss Air Installationsanleitung für Danfoss Lüftungsgeräte und Lüftungskanalsysteme DANFOSS HEATING...
- Seite 2 4.4 Schalldämmung 4.5 Dachentlüftungsrohre 4.6 Einstellen der Ventile Konfiguration des Systems Das Danfoss Air System Herzlichen Glückwunsch zum Kauf von Danfoss Lüftungskanalsystem und die Ventile Air, die zu den fortschrittlichsten, effizientesten ordnungsgemäß zu installieren. Wenn Sie dieser und geräuschärmsten Lüftungsanlagen mit Anleitung folgen, können Sie sicher sein, dass Ihr...
-
Seite 3: Geräteinstallation
Stromanschluss (glatt), Ø19 und Anschluss des CCM-Moduls Außenluft (Einlass) Abluft Fortluft (ausgestoßene Luft) Zuluft Der Siphon ist ein Danfoss- Abnehmbare Frontplatte Zubehörteil, das gesondert Servicebereich bestellt werden muss. ¾-Zoll-Gewindestück Wichtig 60 cm freien Platz vor dem Gerät lassen, um Zugang zur Wartung sicherzustellen. - Seite 4 Geräteinstallation Anleitung für Wandgeräte w & w Die Wandmontagekonsole an der Wand an der gewünschten Position platzieren. Dazu 75 mm von der Unterseite der Konsole zur Oberseite des Geräts abmessen und Löcher bohren. Für die Beschaffenheit der Wand geeignete Schrauben verwenden (Schrauben nicht im Lieferumfang enthalten).
- Seite 5 Geräteinstallation Glattes Kunststo rohr, Ø19 mm Schlauchklemme ¾-Zoll-Schlauch VIEWA103...
-
Seite 6: Elektroinstallation

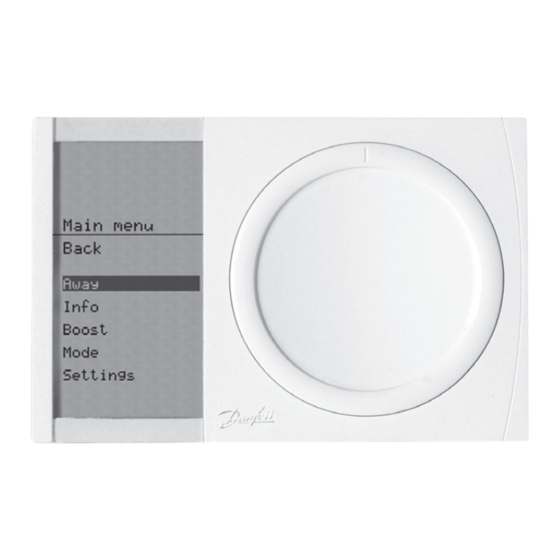

Geräteinstallation 2.0 Elektroinstallation Vorgehensweise Deckenkonstruktion Elemente enthält, die Sende-/Empfangsstärke beeinträchtigen (d. h. 1. Netzkabel einstecken (und den passenden mit Aluminiumfolie verkleidetes Isoliermaterial Stecker für Ihr Land verwenden, der im oder Metallmatten, wenn die Decke aus Lieferumfang des Geräts enthalten ist). Gussbeton besteht). - Seite 7 Geräteinstallation 3.0 Aufbau der Beim ersten Einschalten des CCM-Moduls blinkt Falls der Verbindungsaufbau scheitert, blinkt die grüne LED langsam – dies zeigt an, dass das die rote LED am Kommunikationsmodul 5 Mal Funkverbindung CCM-Modul noch keine Verbindung zum Air langsam. Ein gescheiterter Verbindungsaufbau ist Dial hat.
- Seite 8 %). Das Servicemenü wird 1 Stunde lang ange- Einstellungen des Hauptluftvolumenstromes – zeigt, danach wird es wieder ausgeblendet. Komplettlieferung der Air Solution durch Danfoss 1. Frontblech vom Gerät abnehmen (Sie benöti- Einstellung des Hauptluftvolumenstroms – gen kein Werkzeug, ziehen Sie einfach vorsichtig Kanalsystem anderer Hersteller an den Griffen).
- Seite 9 Geräteinstallation 5.0 Geräteabmessungen – Gerät w Draufsicht Draufsicht Ø125 Fortluft Ø125 Abluft Ø125 Ø125 Außen- Zuluft luft Wartungsseite Wartungsseite Übersichtszeichnung Vorderansicht (Frontblech entfernt) Filter, Zuluft Filterrückstelltaste Filter, Abluft Differenzdruck Abluft Differenzdruck Zuluft Filter Volumenstrom- rücksetzen diagramm (zur Balanceein- stellung) Differenzdruck Abluft Gerätegewicht: 31 kg Differenzdruck...
- Seite 10 Geräteinstallation 5.0 Geräteabmessungen – Gerät w Draufsicht Draufsicht Ø160 Fortluft Ø160 Abluft Ø160 Ø160 Außen- Zuluft luft Vorderansicht Übersichtszeichnung (Frontblech entfernt) Filter, Zuluft Filterrückstelltaste Filter, Abluft Differenzdruck Abluft Differenzdruck Zuluft Filter rücksetzen Volumenstrom- diagramm (zur Balanceein- stellung) Differenzdruck Abluft Gerätegewicht: 45 kg Differenzdruck Zuluft VIEWA103...
- Seite 11 Geräteinstallation 5.0 Geräteabmessungen – Gerät a Ansicht von rechts Vorderansicht 1180 Abluft Außenluft Außenluft Fortluft Zuluft Fortluft Gerätegewicht: 52 kg 5.0 Geräteabmessungen – Gerät a 1180 Außenluft Abluft Außenluft Zuluft Fortluft Fortluft Gerätegewicht: 66 kg 5.0 Details, alle A-Geräte Vorderansicht (ohne Frontblech) (Frontblech entfernt) Filter, Abluft Filterrückstelltaste...
-
Seite 12: Installation Des Lüftungskanalsystems
Installation des Lüftungskanalsystems 3.0 Einbau der Zu- und 3.1 Lage der Ventile Beginnen Sie, indem Sie die Lage der Ventile Abluftventile in der anhand der beigefügten technischen Zeichnung Decke als Leitlinie bestimmen. Falls die Zeichnung ein Ventil anzeigt, bei dem z. B. Stromkabeln, Wasserrohren oder Holzbalken im Weg liegen, können die Armaturen natürlich verlegt werden, sodass die Installation nicht übermäßig schwierig... - Seite 13 Installation des Lüftungskanalsystems 3.0 Einbau der Zu- und 3.3 Ventilinstallation muss, empfehlen wir, den Isolierabschnitt zu Den Montagestutzen (Bajonettfassung) zur messen und einen Kanalabschnitt entlang Abluftventile in der Befestigung des Ventils an der Decke montieren. einer geeigneten Länge der Bajonettfassung Decke Bei einer Gipsdecke wird empfohlen, eine (Montagestutzen VGU oder VGM) zu montieren.
- Seite 14 Installation des Lüftungskanalsystems 4.0 Installation des Um das Beste aus dem System zu holen und Beispiel Lüftungskanalin- optimale Betriebseffizienz zu erreichen, sollten stallationen ... Lüftungskanalsystems Sie das Lüftungskanalsystem so kompakt installieren, wie die Gebäudekonstruktion dies zulässt. In der Praxis bedeutet dies, dass Lüftungskanalabschnitte so kurz wie möglich gehalten und so wenig Bögen wie möglich verwendet werden sollten, um den...
- Seite 15 Installation des Lüftungskanalsystems 4.0 Installation des 4.2 Anschluss des Lüftungskanalsystems Die gelieferten Lüftungskanäle sind als Standard Verbinder bis zur Stoppsicke in den Kanal 3 Meter lang. Wenn 2 Kanäle miteinander Lüftungskanalsystems schieben und diese dabei etwas drehen, verbunden werden sollen, einen NPU-Nippel mit um den Zusammenbau zu erleichtern.
- Seite 16 Installation des Lüftungskanalsystems Verbindung zwischen Lüftungskanälen und Gerät Es ist wichtig, dass alle 4 Flansche mit einer flexiblen Verbindung an den Lüftungskanälen angeschlossen werden, damit potenzielle Vibrationen nicht vom Gerät in das Lüftungskanalsystem übertragen werden. Biegen des Flexrohrs vermeiden, da dies zu erhöhtem Druckverlust im System beiträgt.
-
Seite 17: Installation
Installation des Lüftungskanalsystems 4.0 Installation des 4.4 Schalldämmung des Systems des Geräts. Diese Geräusche können durch Schalldämmung des Lüftungskanalsystems ist das Lüftungskanalsystem zu einzelnen Lüftungskanalsystems ein sehr wichtiges Element, um das allgemeine Räumen wandern, sofern keine sachgemäße Gefühl des perfekten Raumklimas zu vermitteln. Schalldämmung vorhanden ist. - Seite 18 Installation des Lüftungskanalsystems 4.0 Installation des 4.6 Einstellen der Ventile Sie können die Ventile wie folgt einstellen: Lüftungskanalsystems Zuluft Beginnen Sie, indem Sie das Ventil vollständig schließen (aber nicht zu fest). Danach das Ventil so oft wie in der Abbildung angegeben öffnen. Bitte beachten Sie, dass die Abbildung mit der Übersichtszeichnung des Lüftungskanalsystems geliefert wird.
-
Seite 19: Konfiguration Des Systems
