MAKING MODERN LIVING POSSIBLE
Installationshandbuch

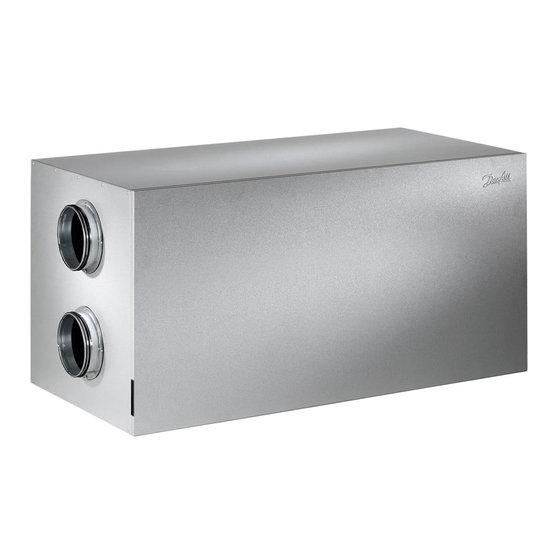

Danfoss Air Units

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Danfoss Air

  • Seite 1 MAKING MODERN LIVING POSSIBLE Installationshandbuch Danfoss Air Units...
  • Seite 2 Danfoss A/S ist nicht an die Garantie gebunden oder dafür haftbar, wenn diese Anweisungen bei der Installation oder Wartung nicht befolgt werden. Die Originalanweisungen sind in englischer Sprache verfasst. Bei anderen Sprachversionen handelt es sich um Übersetzungen der Originalanweisungen. (Richtlinie 2006/42/EG)
  • Seite 3: Inhaltsverzeichnis

    Überprüfen Sie den Packzettel der Danfoss Air Unit um sicherzustellen, dass die Sendung vollständig ist. Bei Bestellung einer vollständigen Danfoss Air Solution liegt ein Packzettel für das Air Flex Kanalsystem bei. Stellen Sie sicher, dass keine Teile oder Komponenten beschädigt worden sind.
  • Seite 4: Eine Standard-Lieferung Enthält

    4. Lassen Sie 60 cm Platz vor der Einheit frei, um einen Wartungszugang zu gewährleisten. 5. Vergewissern Sie sich, dass die Air Unit absolut waagerecht aufgestellt ist. 6. Es muss immer ein Siphon mit der Air Unit installiert werden (bitte se- parat bestellen).
  • Seite 5 9. Bei Frostgefahr muss die Kondensatleitung isoliert werden. 10. Verbinden Sie den Schlauch mit dem Kondensatauslass der Air Unit. Füh- ren Sie den angeschlossenen Ablaufschlauch zum Ablauf. Das Gefälle muss dabei min. 1 cm/Meter sein. 11. Entfernen Sie das Frontblech und die Schaumstofffrontplatte, füllen Sie die Kondensatwanne, überprüfen Sie den Ablauf und montieren Sie die...
  • Seite 6: Installation Des Ccm-Moduls Und Des Air Dial

    Beim Einschalten des CCM-Moduls blinkt die grüne LED langsam, dies zeigt an, dass das CCM-Modul noch keine Verbindung zum Air Dial hat. Setzen Sie die Batterien ein, um das Air Dial zu verbinden. Das Air Dial startet im Installationsmodus und führt den Installateur automatisch durch die Ein- richtung.
  • Seite 7: Air Dial

    Führen Sie vor der endgültigen Montage des Air Dial eine Verbindungsprüfung durch, um zu gewährleisten, dass die Übertragungsbedingungen am gewünschten Ort ausreichend sind: 1. Drücken Sie 5 Sekunden lang die Air Dial-Taste, um ins Servicemenü zu gelangen (das Servicemenü bleibt eine Stunde sichtbar).
  • Seite 8: Anschluss An Den Danfoss Link™ Cc

    ▪ Die Air Unit muss dem Netzwerk als Wartungsgerät hinzugefügt werden. Weitere Informationen zur Netz- werkeinbindung finden Sie in der Installationsanleitung des Danfoss Link™ CC. ▪ Fügen Sie die jeweiligen Signalverstärker (CF-RU) hinzu, BEVOR sie die Air Unit dem Drahtlosnetzwerk hinzufü- gen.
  • Seite 9: Durchführung Eines Netzwerktests Nach Dem Hinzufügen Eines Neuen Geräts

    Klicken Sie hier auf den CCM, um die Air Unit hinzuzufügen Hinweis! Während der Installation ist darauf zu achten, dass der Abstand zwischen Danfoss Link™ CC und CCM nicht mehr als 1,5 m beträgt. Grüne LED blinkt langsam CCM-Modul wurde nicht mit dem Danfoss Link™ CC verbunden Grüne LED leuchtet dauerhaft...
  • Seite 10: Einstellung Der Grundschritte Im Danfoss Link™ Cc

    Einstellung der Grundschritte im Danfoss Link™ CC Nun wurde die Air Unit zum drahtlosen Funksystem hinzugefügt und ist bereit zum Abgleich der Luftströ- mung. Wenn die Air Unit gerade erst zum System hinzugefügt wurde, werden Sie dazu aufgefordert, den Ab- luft- und Zuluft-Grundschritt einzustellen.
  • Seite 11: Einregulieren Der Gesamtluftmenge

    Folge haben, dies kann aber im Raum durch Einstellen der Ventile oder mit Air Dial durchgeführt werden. Einstellung an einem sich im Betrieb befindlichen System 1. Drücken Sie Air Dial für 5 Sekunden, um Zugang zum Servicemenü zu erhalten. 2. Drücken Sie „Grundschritte einstellen“, um den speziellen Inbetriebnah- memodus zu aktivieren (in diesem Modus sind alle externen Einflüsse...
  • Seite 12: Servicemenü

    Grundschritte zur späteren Verwendung. Die Werte können im Service- menü eingesehen werden: Service > Informationen > Grundschritte. Filter-Service 2. Entfernen Sie die Batterien des Air Dial und setzen Sie sie wieder ein, Sprache während Sie die Taste drücken, bis ein Piepton zu hören ist. Das Air Dial Grundeinst.
  • Seite 13: Technische Spezifikationen

    Installationshandbuch Danfoss Air Units Technische Spezifikationen Air Unit a² Abmessungen Außenluft 1263 1180 Fortluft Abluft Zuluft Gewicht der Einheit: 52 kg Vorderansicht (ohne Frontplatte) Filter, Abluft Filter, Zuluft Volumenstromdiagramm (zum Einregulieren) Filterrückstelltaste Differenzdruck für Abluft Differenzdruck für Zuluft Nennleistung Wärmerückgewinnungsgrad Druck [Pa] η...
  • Seite 14 Installationshandbuch Danfoss Air Units Frequenzbereich [Hz], Schallleistungspegel Lw (A) Schalldruck Luftmenge Druck [dB(A)] Lp(A) (Stan- Ermittelt bei m³/h dard*-Raum) 500 1000 2000 4000 8000 [dB(A)] Zuluftkanal Abluftkanal Gerät Zuluftkanal Abluftkanal Gerät Zuluftkanal Abluftkanal Gerät Zuluftkanal Abluftkanal Gerät Zuluftkanal Abluftkanal Gerät * Werte für den Schalldruck wurden für einen Standardraum mit A = 10 m², H = 2,4 m und durchschnittlicher...
  • Seite 15: Air Unit A³

    Installationshandbuch Danfoss Air Units Air Unit a³ Abmessungen Außenluft 1342 1180 Fortluft Abluft Zuluft Gewicht der Einheit: 67 kg Vorderansicht (ohne Frontplatte) Filter, Abluft Filter, Zuluft Volumenstromdiagramm (zum Einregulieren) Filterrückstelltaste Differenzdruck für Abluft Differenzdruck für Zuluft Nennleistung Wärmerückgewinnungsgrad Druck [Pa] η...
  • Seite 16 Installationshandbuch Danfoss Air Units Frequenzbereich [Hz], Schallleistungspegel Lw Schalldruck Luftmenge Druck (A) [dB(A)] Lp(A) (Stan- Ermittelt bei m³/h dard*-Raum) 125 250 500 1000 2000 4000 8000 [dB(A)] Zuluftkanal Abluftkanal Gerät Zuluftkanal Abluftkanal Gerät * Werte für den Schalldruck wurden für einen Standardraum mit A = 10 m², H = 2,4 m und durchschnittlicher Schalldämmung von 0,2 berechnet.
  • Seite 17: Air Unit W¹

    Installationshandbuch Danfoss Air Units Air Unit w¹ Zuluft Abluft Fortluft Außenluft Kondensatablauf Filter, Abluft Filter, Zuluft Differenzdruck für Abluft Differenzdruck für Zuluft Filterrückstelltaste Gewicht der Einheit: 32 kg Nennleistung Wärmerückgewinnungsgrad Druck [Pa] η [%] *0.45 W/m³/h 1000 J/m³ 100% Luftmenge Luftmenge [m³/h]...
  • Seite 18 Installationshandbuch Danfoss Air Units Frequenzbereich [Hz], Schallleistungspegel Lw Schalldruck Luftmenge Druck (A) [dB(A)] Lp(A) (Stan- Ermittelt bei m³/h dard*-Raum) 125 250 500 1000 2000 4000 8000 [dB(A)] Zuluftkanal Abluftkanal Gerät Zuluftkanal Abluftkanal Gerät Zuluftkanal Abluftkanal Gerät Zuluftkanal Abluftkanal Gerät Zuluftkanal Abluftkanal Gerät...
  • Seite 19: Air Unit W²

    Installationshandbuch Danfoss Air Units Air Unit w² Zuluft Abluft Fortluft Außenluft Kondensatablauf Filter, Abluft Filter, Zuluft Differenzdruck für Abluft Differenzdruck für Zuluft Filterrückstelltaste Gewicht der Einheit: 45 kg Nennleistung Wärmerückgewinnungsgrad Druck [Pa] η [%] *0.45 W/m³/h 1000 J/m³ 100% Luftmenge Luftmenge [m³/h]...
  • Seite 20: Fehlersuche

    Tab. 14: Schalldaten für w²-Gerät Fehlersuche Fehler Ursache Lösung Alarm: Filterfehler Luftfilter verschmutzt. Luftfilter austauschen und Alarm zurücksetzen. Alarm: Batterie schwach Batteriespannung im Air Dial ist zu Wechseln Sie die Batterien (4 x niedrig. AAA) im Air Dial. VIEWB203 Danfoss Heating Solutions...
  • Seite 21 Wenn sodass sich das Gerät abschaltet, um das Problem nicht behoben ungewollte Wärmeverluste zu verhin- werden kann, wenden Sie sich dern. Der Alarm ist aktiv, wenn das Air an einen Heizungsfachbetrieb/ Dial eine Raumtemperatur unter Danfoss. +10 °C misst.
  • Seite 22 Inbetriebnahme des Systems ein dauerhaftes Problem mit nicht ordnungsgemäß eingestellt klemmenden Türen besteht, oder die Air Unit befindet sich in ei- wenden Sie sich an Danfoss. nem extremen Enteisungsmodus Wenn das Problem nur bei ext- (kann bei Außentemperaturen unter remen Winterbedingungen auf- -12 °C auftreten).
  • Seite 23 Installationshandbuch Danfoss Air Units Fehler Ursache Lösung Geräusche von Luftventilen Der Luftvolumenstrom ist zu hoch. In einem ordnungsgemäß di- mensionierten und betriebenen Druckverlust am Ventil ist zu hoch. System sollten keine Geräusch- Kein Schalldämpfer im Hauptluftkanal probleme auftreten. Es kann al- eingebaut.
  • Seite 24 Die in Katalogen, Prospekten und anderen schriftlichen Unterlagen, wie z.B. Zeichnungen und Vorschlägen enthaltenen Angaben und technischen Daten sind vom Käufer vor Übernahme und Anwendung zu prüfen. Der Käufer kann aus diesen Unterlagen und zusätzlichen Diensten keinerlei Ansprüche gegenüber Danfoss oder Danfoss Mitarbeitern ableiten, es sei denn, dass diese vorsätzlich oder grob fahrlässig gehandelt haben.
