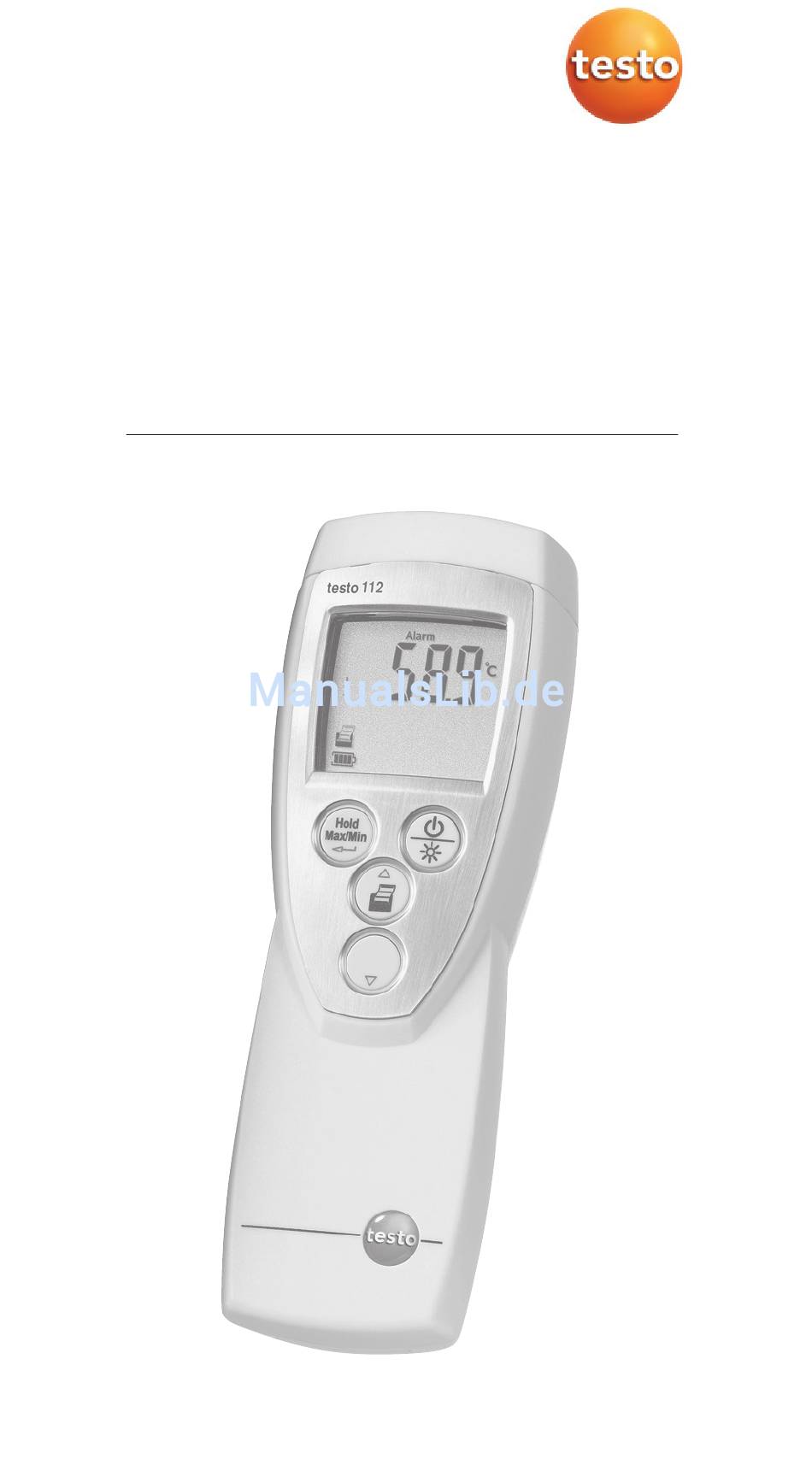

testo 112
Eichfähiges Temperatur-Messgerät
Bedienungsanleitung
Allgemeine Hinweise ............................................2
1.
Sicherheitshinweise ..............................................3
2.
Bestimmungsgemäße Verwendung ......................4
3.
Produktbeschreibung ...........................................6
3.1
3.2
3.3
4.
Inbetriebnahme ....................................................8
5.
Bedienung ...........................................................9
5.1
5.2
5.3
5.4
6.
Messen ..............................................................13
7.
Wartung und Pflege ...........................................15
8.
Fragen und Antworten .......................................16
9.
Technische Daten ..............................................17
10. Zubehör / Ersatzteile ..........................................19
Anzeige- und Bedienelemente ........................................ 6
Schnittstellen .................................................................. 7
Spannungsversorgung ................................................... 7
Fühler anschließen ......................................................... 9
Gerät ein- / ausschalten ................................................. 9
Displaybeleuchtung ein- / ausschalten .......................... 10
Einstellungen vornehmen .............................................. 10
de
Inhalt
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für testo 112
Inhaltszusammenfassung für testo 112
-
Seite 1: Inhaltsverzeichnis
112 Eichfähiges Temperatur-Messgerät Bedienungsanleitung Inhalt Allgemeine Hinweise ..........2 Sicherheitshinweise ..........3 Bestimmungsgemäße Verwendung ......4 Produktbeschreibung ...........6 Anzeige- und Bedienelemente ........6 Schnittstellen ..............7 Spannungsversorgung ........... 7 Inbetriebnahme ............8 Bedienung ............9 Fühler anschließen ............9 Gerät ein- / ausschalten ..........9 Displaybeleuchtung ein- / ausschalten ...... -
Seite 2: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Dieses Kapitel gibt wichtige Hinweise zur Nutzung der vor- liegen den Dokumentation. Diese Dokumentation enthält Informationen, die für einen sicheren und effizienten Einsatz des Produkts beachtet werden müssen. Lesen Sie diese Dokumentation aufmerksam durch und machen Sie sich mit der Bedienung des Produkts vertraut, bevor Sie es einsetzen. -
Seite 3: Sicherheitshinweise
Aus Sicher heits gründen nur Original-Ersatzteile von Testo verwenden. Fachgerecht entsorgen Defekte Akkus / leere Batterien an den dafür vor- > gesehenen Sammelstellen abgeben. Produkt nach Ende der Nutzungszeit an Testo senden. > Wir sorgen für eine umwelt schonende Entsorgung. -
Seite 4: Bestimmungsgemäße Verwendung
Produkt bestimmt ist. Setzen Sie das Produkt nur für die Bereiche ein, für die es konzipiert wurde. Im Zweifelsfall bitte bei Testo nachfragen. Das testo 112 ist ein kompaktes, eichfähiges Mess- gerät zur Messung von Temperaturen über steckbare Temperaturfühler. Folgende Komponenten des Produkts sind ent sprechend der Verordnung (EG) 1935/2004 für den dauerhaften Kontakt mit... - Seite 5 Zulassung auch nicht mehr nachträglich erhalten. Eichfähiger Bereich: -50...+300°C mit Pt100-Sensoren -25...+120 °C mit NTC-Sensoren Mit gültiger Eichung darf das testo 112 für alle eich pflich- tigen Temperaturmessungen verwendet werden (z. B. Lebensmittel kontrolle). Dabei dürfen nur Temperaturfühler eingesetzt werden, die folgendes Zulassungs zeichen...
-
Seite 6: Produktbeschreibung

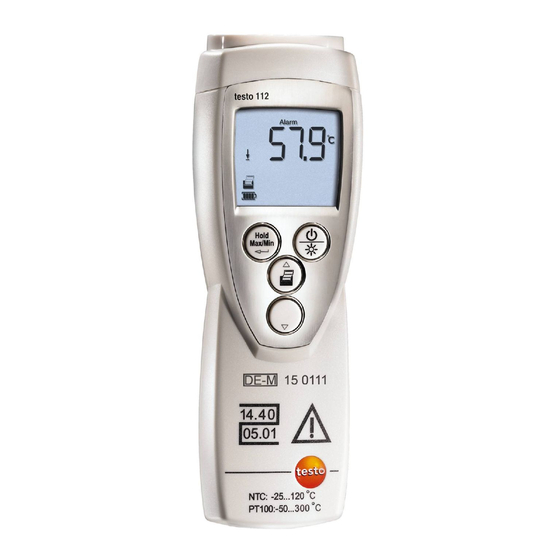

3. Produktbeschreibung Produktbeschreibung Dieses Kapitel gibt eine Übersicht über die Komponenten des Produkts und deren Funktionen. 3.1 Anzeige- und Bedienelemente Übersicht Infrarot-Schnittstelle, Fühlerbuchse Display Bedientasten Batteriefach (Rückseite) Tastenfunktionen Taste Funktionen Gerät einschalten; Gerät ausschalten (gedrückt halten) Displaybeleuchtung ein- / ausschalten Messwert halten, Maximal- / Minimal- wert anzeigen... -
Seite 7: Schnittstellen
Obere Alarmgrenze: leuchtet bei Überschreitung Untere Alarmgrenze: leuchtet bei Unterschreitung 3.2 Schnittstellen Infrarot-Schnittstelle Über die Infrarot-Schnittstelle an der Kopfseite des Geräts können Messdaten an einen Testo-Protokoll drucker gesendet werden. Fühlerbuchse Über die Fühlerbuchse an der Kopfseite des Geräts kann ein steckbarer Messfühler angeschlossen werden. -
Seite 8: Inbetriebnahme
4. Inbetriebnahme Inbetriebnahme Dieses Kapitel beschreibt die Handlungsschritte, die zur Inbetrieb nahme des Produkts erforderlich sind. Display-Schutzfolie entfernen: Schutzfolie vorsichtig abziehen. > Batterie / Akku einlegen: Batteriefach auf der Rückseite des Gerätes öffnen: Batteriefachdeckel in Pfeilrichtung schieben und abnehmen. -
Seite 9: Bedienung
(NTC oder Pt 100). Ein Fehler wurde festgestellt: - rEF Error wird für ca. 2s angezeigt, danach leuchtet -----. Bitte kontaktieren Sie Ihren Händler oder den Testo-Kundendienst. Die Funktionsprüfung war erfolgreich: - Die Messansicht wird geöffnet und der aktuelle Messwert wird angezeigt. -
Seite 10: Displaybeleuchtung Ein- / Ausschalten
5. Bedienung 5.3 Displaybeleuchtung ein- / ausschalten Displaybeleuchtung ein- / ausschalten: Das Gerät ist eingeschaltet. drücken. > 5.4 Einstellungen vornehmen Konfigurationsmodus öffnen: Das Gerät ist eingeschaltet und befindet sich in der Mess ansicht. Hold, Max oder Min sind nicht aktiviert. gedrückt halten (ca. - Seite 11 5. Bedienung 11 on wurde gewählt: den Wert für die obere Alarmschwelle ( ) einstellen und mit bestätigen. den Wert für die untere Alarmschwelle ( ) einstellen und mit bestätigen. Max.- / Min.- Druckfunktion einstellen: Der Konfigurationsmodus ist geöffnet, MaxMin ...
- Seite 12 5. Bedienung Einheit einstellen: Der Konfigurationsmodus ist geöffnet, UNIT leuchtet. die gewünschte Einheit einstellen und > bestätigen. Reset durchführen: Der Konfigurationsmodus ist geöffnet, RESET leuchtet. die gewünschte Option wählen und mit > bestätigen: · no: Keinen Reset durchführen. ·...
-
Seite 13: Messen
6. Messen 13 Messen Dieses Kapitel beschreibt die Handlungsschritte, die zur Durch führung von Messungen mit dem Produkt erforder- lich sind. Messung durchführen: Das Gerät ist eingeschaltet und befindet sich in der Mess ansicht. Fühler positionieren und Messwerte ablesen. >... - Seite 14 Die im Display angezeigten Messwerte (aktueller Mess- wert, festgehaltener Messwert oder Max.- / Min.- Wert) können ausgedruckt werden. Ein Testo-Protokolldrucker ist erforderlich (Zubehör). Bei eingeschalteter Max.- / Min.- Druckfunktion werden neben dem aktuellen Messwert bzw. dem festge hal te nen Messwert auch die Minimal- und Maximalwerte ausgedruckt.
-
Seite 15: Wartung Und Pflege
7. Wartung und Pflege 15 Wartung und Pflege Dieses Kapitel beschreibt die Handlungsschritte, die zur Erhaltung der Funktionsfähigkeit und zur Verlängerung der Lebensdauer des Produkts beitragen. Gehäuse reinigen: Das Gehäuse bei Verschmutzung mit einem > feuchten Tuch (Seifen lauge) reinigen. Keine scharfen Reinigungs- oder Lösungsmittel verwenden! Batterie / Akku wechseln: ... -
Seite 16: Fragen Und Antworten
· Referenzmessung außer- · Bitte kontaktieren Sie halb der Toleranz von Ihren Händler oder den ±0.1°C Testo-Kundendienst. Falls wir Ihre Frage nicht beantworten konnten: Wenden Sie sich bitte an Ihren Händler oder den Testo-Kunden- dienst. Kontakt daten finden Sie im Internet unter www.testo.com. -
Seite 17: Technische Daten
9. Technische Daten 17 Technische Daten Messgerät Eigenschaft Werte Messgrößen Temperatur (°C / °F) Messbereich Pt100 Fühler: -50...+300°C NTC Fühler: -50...+120°C Auflösung 0.1°C Genauigkeit Siehe ICHFEHLERGRENZEN Fühler 1 x Mini DIN-Buchse für Temperaturfühler Pt100 oder Messrate Betriebstemperatur -20...+50 °C Lagertemperatur -30...+70 °C Stromversorgung... -
Seite 18: Messbereiche Und Ansprechzeit Eichfähiger Fühler
9. Technische Daten Messbereiche und Ansprechzeit eichfähiger Fühler Fühlertyp Messbereich Ansprechzeit t 90 Lebensmittelfühler -25...+120°C < 10s in bewegter Flüssigkeit Tauch-/Einstechfühler -25...+120°C < 10s in bewegter Flüssigkeit Gefriergutfühler -25...+120°C < 10s in bewegter Flüssigkeit Luft/Gasfühler -25...+120°C < 20s in bewegter Luft EG-Konformitätserklärung... -
Seite 19: Zubehör / Ersatzteile
0614 1272 Robuster Edelstahl Pt100 Lebensmittelfühler IP65, eichfähig 0614 2272 Sonstiges TopSafe testo 112, schützt vor Stoß und Schmutz 0516 0220 Eine vollständige Liste aller Zubehör- und Ersatzteile finden Sie in den Produktkatalogen und -broschüren oder im Internet unter: www.testo.com... - Seite 20 AG Postfach 11 40, 79849 Lenzkirch Testo-Straße 1, 79853 Lenzkirch Telefon: (0 76 53) 6 81 - 0 Fax: (0 76 53) 6 81 - 1 00 E-Mail: info@testo.de Internet: http://www.testo.com 0977 1120 de 04...
