RADION receiver OP
3.3
RFRC-OPT Installation
Verwenden Sie die mitgelieferten Dübel und Schrauben für die Montage des Empfängers. Um
zukünftige Wartungsarbeiten zu erleichtern, sollte das Gerät an einem zugänglichen Ort
installiert werden. Montieren Sie den Empfänger an der Wand.
Für besten Empfang stellen Sie den Empfänger an einer zentralen Meldelinie (LSN) zwischen
den Sendern auf. Für optimale Kommunikationsergebnisse in Situationen, in denen eine lange
Distanz zwischen dem übertragenden Gerät und dem Empfänger des Systems zu überbrücken
ist, kann es nötig sein, Repeater zu installieren.
Hinweis!
Montieren Sie den Empfänger nicht in der Nähe von Gegenständen aus Metall. Gegenstände
aus Metall (Kanalnetz, Drahtgitter, Boxen) reduzieren die Funkreichweite.
3.3.1
RFRC-OPT Konfiguration
Das RADION Funksystem arbeitet auf einer Funkfrequenz von 433,42 MHz
Konfigurieren des Adressschalters
Der Adressschalter bestimmt den numerischen Adresswert, den der Empfänger verwendet, um
Statusinformationen des Empfängers an die Zentrale zu senden. Legen Sie die Adresse des
Empfängers vor der Installation fest. Adresse 1 bis 8 sind gültige Adresseinstellungen für den
Empfänger. Die Einstellung kann mithilfe eines Schlitzschraubendrehers erfolgen.
Adresseinstellungen
Die Adressschalter des Empfängers ermöglichen die Einstellung eines einstelligen Werts für
die Adresse des Empfängers. Der Empfänger kann die Adressen 1 bis 8 verwenden. Adresse 0
ist eine ungültige Adresse und führt beim Empfänger zum Status Optionsbus-
Kommunikationsfehler. Dadurch wird der Empfänger durch die Zentrale nicht erkannt. Mit
Adresse 9 kann der Empfänger zurückgesetzt werden, wenn der Funk-Handsender außer
Betrieb ist. Siehe auch Abschnitte „Hinweis" und „Synchronisieren von Funk-Handsender und
Empfänger".
Informationen zu gültigen Adressen für diese Zentrale finden Sie in der Dokumentation für die
Zentrale. In der nachstehenden Abbildung ist die Einstellung des Adressschalters für die
Adresse 1 dargestellt.

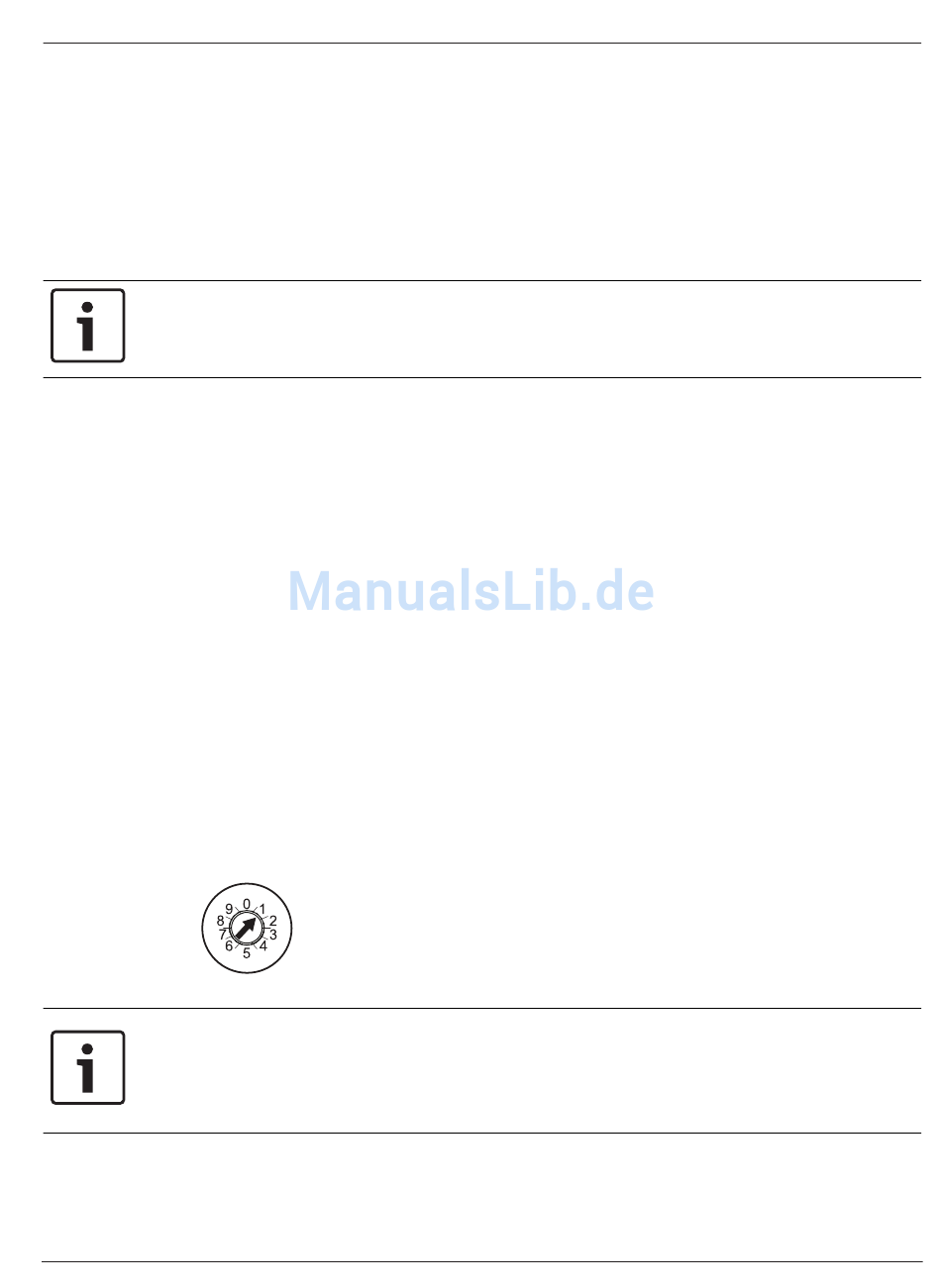

Bild 3.3: Einstellung des Adressschalters auf 1
Hinweis!
RADION keyfob außer Betrieb
Sollte der RADION keyfob nicht mehr wie ursprünglich parametriert funktionieren, setzen Sie
den Empfänger zurück. Vorher registrierte RF-IDs bleiben aktiv und müssen nach dem
Zurücksetzen des Empfängers nicht erneut registriert werden.
Fehler
Der Funk-Handsender weist die folgenden Merkmale auf, wenn er die Einbruchmeldezentrale
nicht mehr scharf‑/unscharfschaltet:
