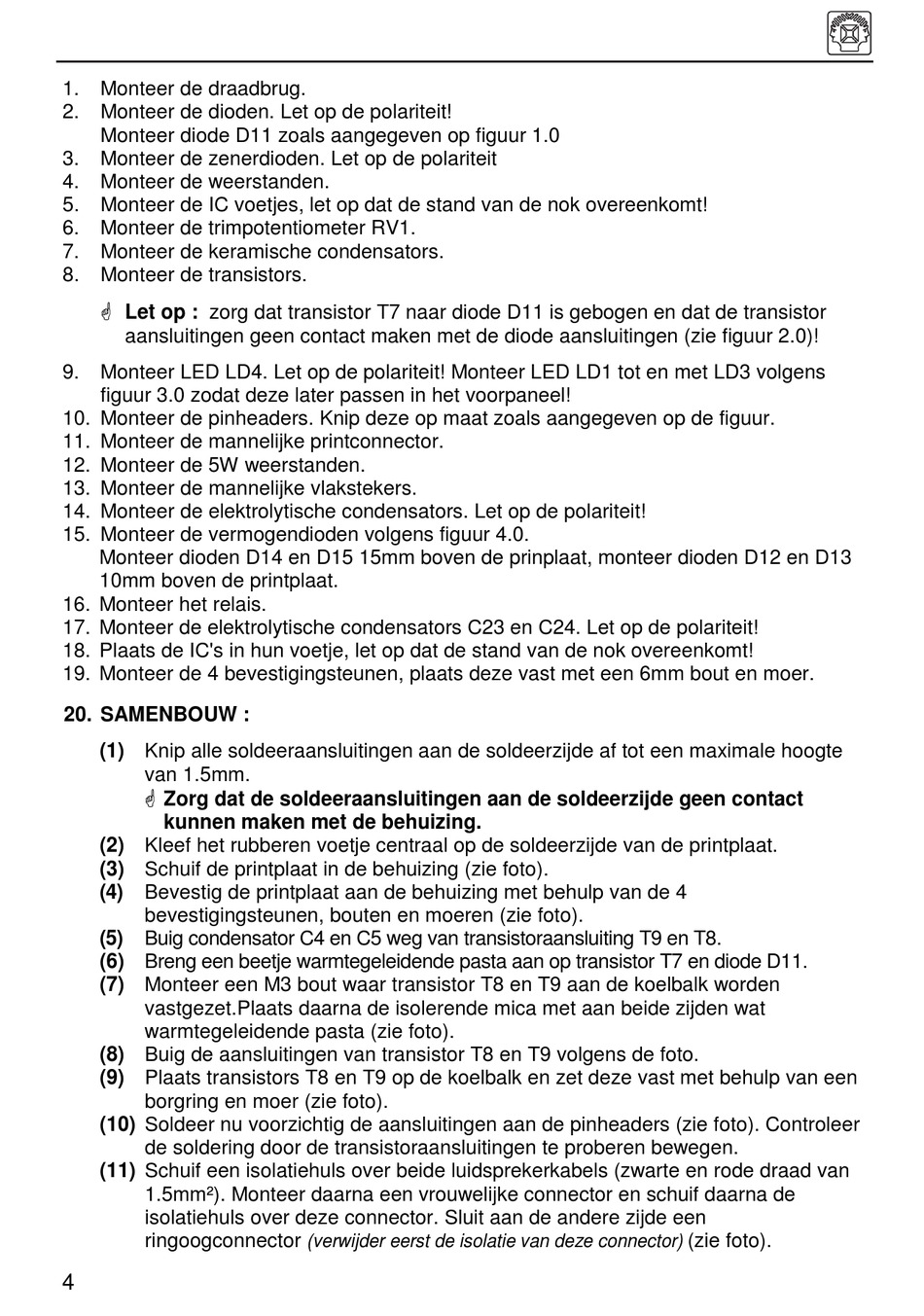

Velleman POWERBLOCK K8081 Handbuch Seite 4

1. Monteer de draadbrug.
2. Monteer de dioden. Let op de polariteit!
Monteer diode D11 zoals aangegeven op figuur 1.0
3. Monteer de zenerdioden. Let op de polariteit
4. Monteer de weerstanden.
5. Monteer de IC voetjes, let op dat de stand van de nok overeenkomt!
6. Monteer de trimpotentiometer RV1.
7. Monteer de keramische condensators.
8. Monteer de transistors.

Let op : zorg dat transistor T7 naar diode D11 is gebogen en dat de transistor
aansluitingen geen contact maken met de diode aansluitingen (zie figuur 2.0)!
9. Monteer LED LD4. Let op de polariteit! Monteer LED LD1 tot en met LD3 volgens
figuur 3.0 zodat deze later passen in het voorpaneel!
10. Monteer de pinheaders. Knip deze op maat zoals aangegeven op de figuur.
11. Monteer de mannelijke printconnector.
12. Monteer de 5W weerstanden.
13. Monteer de mannelijke vlakstekers.
14. Monteer de elektrolytische condensators. Let op de polariteit!
15. Monteer de vermogendioden volgens figuur 4.0.
Monteer dioden D14 en D15 15mm boven de prinplaat, monteer dioden D12 en D13
10mm boven de printplaat.
16. Monteer het relais.
17. Monteer de elektrolytische condensators C23 en C24. Let op de polariteit!
18. Plaats de IC's in hun voetje, let op dat de stand van de nok overeenkomt!
19. Monteer de 4 bevestigingsteunen, plaats deze vast met een 6mm bout en moer.
20. SAMENBOUW :
(1) Knip alle soldeeraansluitingen aan de soldeerzijde af tot een maximale hoogte
van 1.5mm.

Zorg dat de soldeeraansluitingen aan de soldeerzijde geen contact
kunnen maken met de behuizing.
(2) Kleef het rubberen voetje centraal op de soldeerzijde van de printplaat.
(3) Schuif de printplaat in de behuizing (zie foto).
(4) Bevestig de printplaat aan de behuizing met behulp van de 4
bevestigingsteunen, bouten en moeren (zie foto).
(5) Buig condensator C4 en C5 weg van transistoraansluiting T9 en T8.
(6) Breng een beetje warmtegeleidende pasta aan op transistor T7 en diode D11.
(7) Monteer een M3 bout waar transistor T8 en T9 aan de koelbalk worden
vastgezet.Plaats daarna de isolerende mica met aan beide zijden wat
warmtegeleidende pasta (zie foto).
(8) Buig de aansluitingen van transistor T8 en T9 volgens de foto.
(9) Plaats transistors T8 en T9 op de koelbalk en zet deze vast met behulp van een
borgring en moer (zie foto).
(10) Soldeer nu voorzichtig de aansluitingen aan de pinheaders (zie foto). Controleer
de soldering door de transistoraansluitingen te proberen bewegen.
(11) Schuif een isolatiehuls over beide luidsprekerkabels (zwarte en rode draad van
1.5mm²). Monteer daarna een vrouwelijke connector en schuif daarna de
isolatiehuls over deze connector. Sluit aan de andere zijde een
ringoogconnector
4
(verwijder eerst de isolatie van deze connector)
(zie foto).
