HIGH-END VALVE CONTROL AMPLIFIER
High-end buizen voorversterker
Preamplificateur haut de gamme a tubes
Hochwertige vorverstärker mit röhren
8020

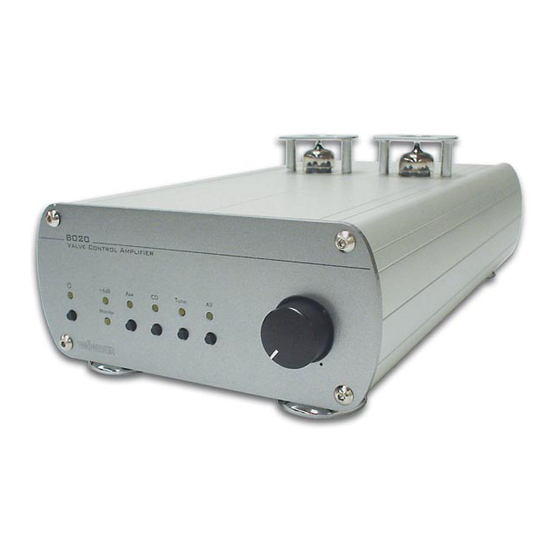

Valve Control Amplifier
+6dB
Aux
Monitor
CD
Tuner
AV
Operating instructions
Gebruiksaanwijzing
Mode d'emploi
Bedienungsanleitung
ENGLISH .....................3
NEDERLANDS ............9
FRANCAIS .................15
DEUTSCH ..................21
8020
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Velleman 8020
Inhaltszusammenfassung für Velleman 8020
- Seite 1 HIGH-END VALVE CONTROL AMPLIFIER High-end buizen voorversterker 8020 Preamplificateur haut de gamme a tubes Hochwertige vorverstärker mit röhren Operating instructions 8020 Gebruiksaanwijzing Valve Control Amplifier Mode d’emploi +6dB Tuner Bedienungsanleitung Monitor ENGLISH .....3 NEDERLANDS ....9 FRANCAIS ....15 DEUTSCH ....21...
