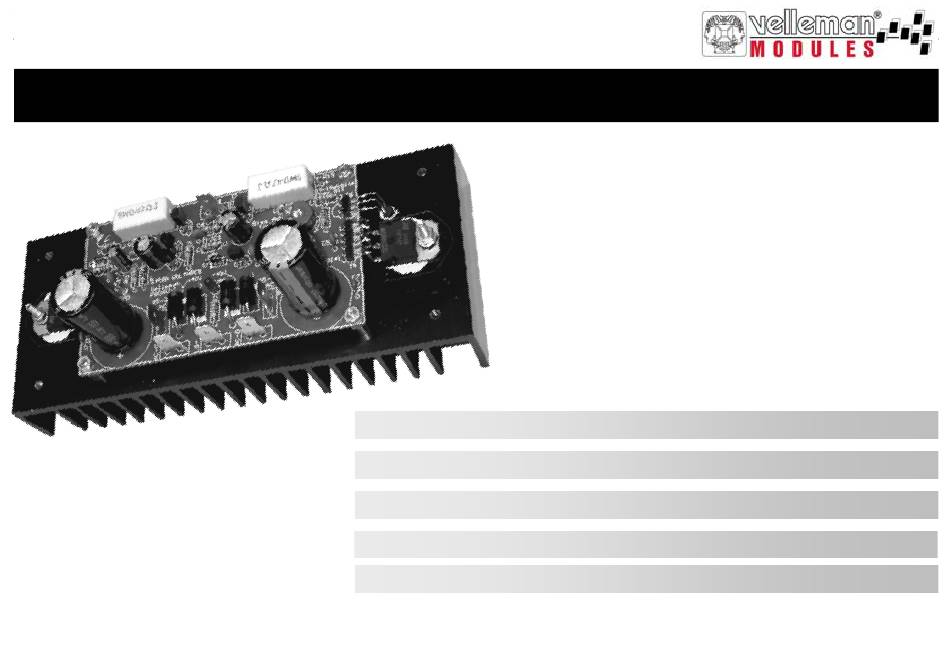

Velleman VM100 Bedienungsanleitung
200w
Verwandte Anleitungen für Velleman VM100
Inhaltszusammenfassung für Velleman VM100
- Seite 17 Warnungen und inhalt Herzlichen Dank für den Kauf dieses module. Lesen Sie Bitte aufmerksam die Bedienunggsanleitung, so dass sie das Gerät richtig benutzen. LESSEN SIE DIE BETRIEBSANWEISUNGEN DIESES HANDBUCHS SORGFÄLTIG DURCH. INHALT : SPEZIFIKATIONEN UND TECHNISCHE KENNDATEN........................18 VERKABELUNG....................................19 ANSCHLÜSSE ....................................
-
Seite 18: Spezifikationen & Technische Daten
Spezifikationen und Technische kenndaten SPEZIFIKATIONEN & TECHNISCHE DATEN SPEZIFIKATIONEN : Ausgezeichnetes Preis-/Leistungsverhältnis Entwurf mit epitaktischen Darlington-Transistoren Eingebaute DC-Spannungsversorgung mit LED-Anzeige Ideal für aktive Lautsprechersysteme oder Subwoofer, Gitarrenverstärker, Heimkino-Systeme, Instrumentenverstärker…. Wird komplett, angepasst und geprüft geliefert Überlastungs- und Kurzschlussschutz TECHNISCHE DATEN : 200W Musikleistung @ 4 Ohm Last 100Wrms Leistung @ 4 Ohm Last 70Wrms Leistung @ 8 Ohm Last... -
Seite 19: Verkabelung
• Verwenden Sie einen 2 x 25 auf 30Vac / 100 - 120VA Transformator. • Verbinden Sie den Transformator mit den AC-Stromanschlüssen der Leiterplatte. • Die Farbübersicht der Velleman Transformatoren steht auf der Leiterplatte. Vorsicht: andere Marken könnten eine andere Farbübersicht haben! Y: gelb, R: rot, B: blau, G: grau. -
Seite 20: Anschluss
Anschluss Anschluss 1A T (Träge) Sicherung 2 x 25 auf 30Vac Transformator Hauptnetz LAUTSTÄRKEREGELUNG 47K Log. 4 - 8 Ohm Signaleingang Optionelle... - Seite 21 Anschluss Vebindung: • Der Eingang (GND und ein) kann direkt mit einer Audioquelle verbunden (Vorverstärker oder Mischpult) oder einer Lautstärkeregelung (Potentiometer) verbunden werden (siehe Schaltplan) • Verbinden Sie den Lautsprecher (4 Ohm oder höher) zwischen den Anschlüssen LS+ und GND. VORSICHT: ES GIBT SPANNUNGEN VON ÜBER 80V.
