Velleman K8066 Bedienungsanleitung

Velleman K8066 Bedienungsanleitung

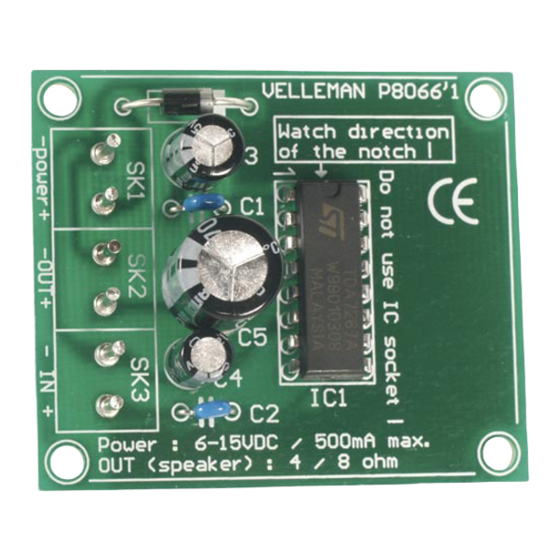

3w mono-verstaerker
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Monoversterker 3W ............................................................
Amplificateur mono 3W ......................................................
3W Mono-Verstärker............................................................
Amplificador mono 3W.........................................................
K8066
3
5
7
9
1
H8066B-1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Velleman K8066

Inhaltszusammenfassung für Velleman K8066

  • Seite 1 K8066 Monoversterker 3W ............Amplificateur mono 3W ............3W Mono-Verstärker............Amplificador mono 3W............H8066B-1...

  • Seite 3: Specificaties

    MONOVERSTERKER 3W SPECIFICATIES : Compact ontwerp. Beperkt aantal onderdelen. Geen extra koelelement nodig. Enkelvoudige voeding. Groot bereik qua voedingsspanning. Uitstekende bescherming. TECHNISCHE GEGEVENS : Uitgangsvermogen : 3Wrms (4-8 ohm, 15VDC, 10%THD). Frequentiebereik : 50Hz - 20KHz (1W/8ohm/-3dB). Versterking : 32dB (40x). Thermisch beveiligd.
  • Seite 4 1. Monteer de onderdelen correct op de print zoals in de illustraties. 2. Monteer de onderdelen in de correcte volgorde, zoals in de geïllustreerde stuklijst. 3. Gebruik de vakjes om uw vorderingen aan te duiden. 4. Hou rekening met eventuele opmerkingen in de tekst. BOUW Voor uw gemak en om fouten te vermijden werden de meeste axiale componenten machinaal in de correcte volgorde op een band geplaatst.

  • Seite 5: Donnee Techniques

    MONO AMPLIFIER 3W SPECIFICATIONS : Design compact. Peu de pièces. Pas de refroidisseur nécessaire. Simple alimentation. Grande plage de tensions d'alimentation. Excellente protection. DONNEE TECHNIQUES Puissance de sortie : 3Wrms (4-8 ohm, 15VCC, 10%THD). Plage de fréquence : 50Hz—20KHz (1W/8ohm/-3dB). Gain : 32dB (40x).
  • Seite 6 … Vous pouvez régler le volume en montant un potentiomètre logarithmique de p.ex. 47K devant l'entrée de l'amplificateur K8066 (fig. 1.0). Utilisez toujours un câble blindé (blindage à la masse) pour la connexion de signaux audio pour éviter le bruit, les ronflements et les interférences.

  • Seite 7: Eigenschaften

    3W MONO-VERSTÄRKER EIGENSCHAFTEN Kompakt. Wenig Einzelteile. Kein zusätzlicher Kühlkörper erforderlich. Einfache Spannungsversorgung. Großer Spannungsbereich. Ausgezeichneter Schutz. TECHNISCHE DATEN Ausgangsleistung: 3Wrms (4-8 Ohm, 15VDC, 10%THD) Frequenzbereich: 50Hz—20KHz (1W/8Ohm/-3dB) Verstärker : 32dB ( 40x) thermischer Schutz Überlastungsschutz Spannungsversorgung: 6..15VDC Stromverbrauch: 500mA max. Abmessungen : 42x50mm BEVOR SIE ANFANGEN Siehe auch die allgemeine Anleitung für Löthinweise und andere allgemeine Informationen (z.B.
  • Seite 8 1. Montieren Sie die Bauteile in der richtigen Richtung auf der Leiterplatte, siehe Abbildung. 2. Montieren Sie die Bauteile in der richtigen Reihenfolge, wie in der illustrierten Stückliste wiedergegeben. 3. Notieren Sie mittels der -Häuschen Ihre Fortschritte. 4. Beachten Sie eventuelle Bemerkungen im Text. MONTAGE Die meisten Axialbauteile werden maschinell in der richtigen Reihenfolge auf einem Band befestigt.

  • Seite 9: Características Técnicas

    AMPLIFICADOR MONO 3W ESPECIFICACIONES : Diseño compacto. Poca piezas. No se necesita un disipador de calor adicional. Alimentación simple. Gran rango de tensiones de alimentación. Excelente protección. CARACTERÍSTICAS TÉCNICAS : potencia de salida: 3Wrms (4-8 ohm, 15VCC, 10%THD) rango de frecuencia: 50Hz—20KHz (1W/8ohm/-3dB) ganancia : 32dB (40x) protección térmica protección contra cortocircuitos...
  • Seite 10 CD, un sintonizador, una tarjeta de sonido, etc. Es posible ajustar el volumen instalando un potenciómetro logarítmico p.ej. 47K delante de la entrada del amplificador K8066 (fig. 1.0). Utilice siempre un cable blindado (blindado a la masa) para conectar las señales audio. Así evita el ruido, el zumbido y las interferencias Conecte un altavoz de 4 –...
  • Seite 12 VELLEMAN Components NV Legen Heirweg 33 9890 Gavere Belgium Europe www.velleman.be www.velleman-kit.com Modifications and typographical errors reserved © Velleman Components nv. H8066B - 2004 - ED1 5 4 1 0 3 2 9 3 2 5 3 3 6...
