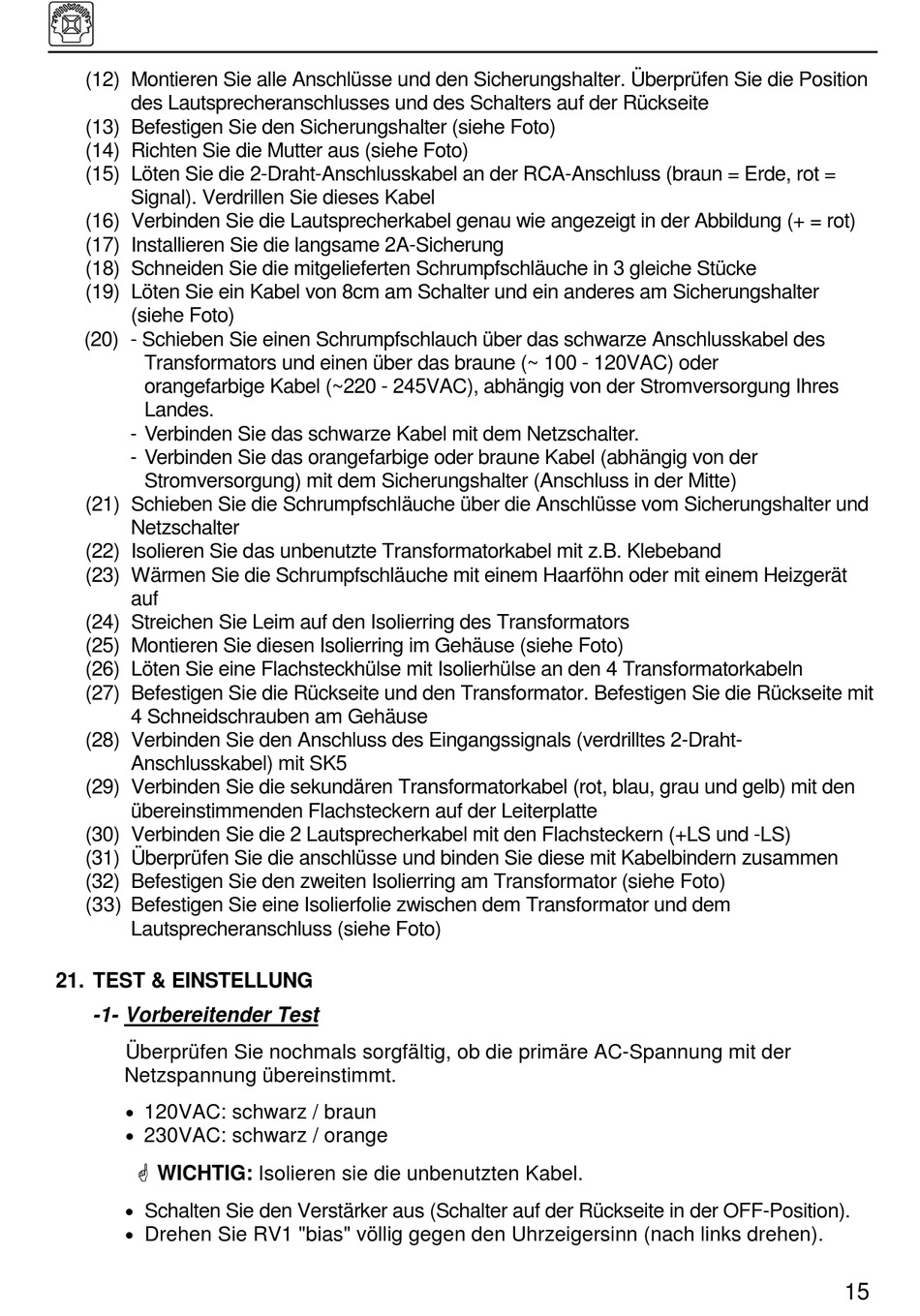

(12) Montieren Sie alle Anschlüsse und den Sicherungshalter. Überprüfen Sie die Position
des Lautsprecheranschlusses und des Schalters auf der Rückseite
(13) Befestigen Sie den Sicherungshalter (siehe Foto)
(14) Richten Sie die Mutter aus (siehe Foto)
(15) Löten Sie die 2-Draht-Anschlusskabel an der RCA-Anschluss (braun = Erde, rot =
Signal). Verdrillen Sie dieses Kabel
(16) Verbinden Sie die Lautsprecherkabel genau wie angezeigt in der Abbildung (+ = rot)
(17) Installieren Sie die langsame 2A-Sicherung
(18) Schneiden Sie die mitgelieferten Schrumpfschläuche in 3 gleiche Stücke
(19) Löten Sie ein Kabel von 8cm am Schalter und ein anderes am Sicherungshalter
(siehe Foto)
(20) - Schieben Sie einen Schrumpfschlauch über das schwarze Anschlusskabel des
Transformators und einen über das braune (~ 100 - 120VAC) oder
orangefarbige Kabel (~220 - 245VAC), abhängig von der Stromversorgung Ihres
Landes.
- Verbinden Sie das schwarze Kabel mit dem Netzschalter.
- Verbinden Sie das orangefarbige oder braune Kabel (abhängig von der
Stromversorgung) mit dem Sicherungshalter (Anschluss in der Mitte)
(21) Schieben Sie die Schrumpfschläuche über die Anschlüsse vom Sicherungshalter und
Netzschalter
(22) Isolieren Sie das unbenutzte Transformatorkabel mit z.B. Klebeband
(23) Wärmen Sie die Schrumpfschläuche mit einem Haarföhn oder mit einem Heizgerät
auf
(24) Streichen Sie Leim auf den Isolierring des Transformators
(25) Montieren Sie diesen Isolierring im Gehäuse (siehe Foto)
(26) Löten Sie eine Flachsteckhülse mit Isolierhülse an den 4 Transformatorkabeln
(27) Befestigen Sie die Rückseite und den Transformator. Befestigen Sie die Rückseite mit
4 Schneidschrauben am Gehäuse
(28) Verbinden Sie den Anschluss des Eingangssignals (verdrilltes 2-Draht-
Anschlusskabel) mit SK5
(29) Verbinden Sie die sekundären Transformatorkabel (rot, blau, grau und gelb) mit den
übereinstimmenden Flachsteckern auf der Leiterplatte
(30) Verbinden Sie die 2 Lautsprecherkabel mit den Flachsteckern (+LS und -LS)
(31) Überprüfen Sie die anschlüsse und binden Sie diese mit Kabelbindern zusammen
(32) Befestigen Sie den zweiten Isolierring am Transformator (siehe Foto)
(33) Befestigen Sie eine Isolierfolie zwischen dem Transformator und dem
Lautsprecheranschluss (siehe Foto)
21. TEST & EINSTELLUNG
-1- Vorbereitender Test
Überprüfen Sie nochmals sorgfältig, ob die primäre AC-Spannung mit der
Netzspannung übereinstimmt.
•
120VAC: schwarz / braun
•
230VAC: schwarz / orange

WICHTIG: Isolieren sie die unbenutzten Kabel.
•
Schalten Sie den Verstärker aus (Schalter auf der Rückseite in der OFF-Position).
•
Drehen Sie RV1 "bias" völlig gegen den Uhrzeigersinn (nach links drehen).
