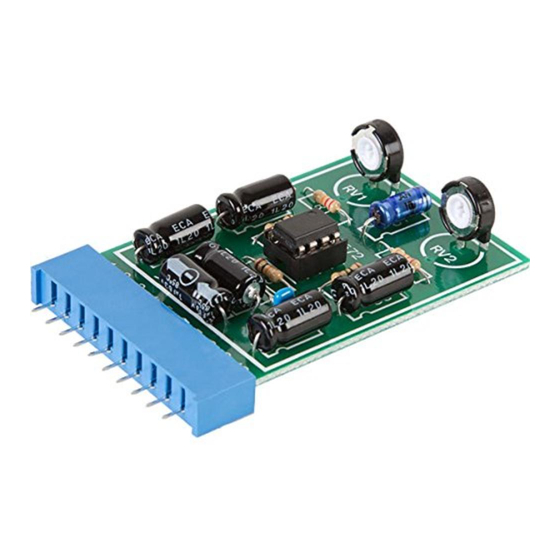

- Seite 1 K2572 Universele stereo voorversterker ......2 Préamplificateur stéréo universel ......5 Universeller stereo vorverstarker ......8 Preamplificador estéreo universal ......10 H2572B-1...
-
Seite 2: Technische Gegevens
UNIVERSELE STEREO VOORVERSTERKER TECHNISCHE GEGEVENS : Ω. Voedingspanning : 10 - 30V DC max. Gestabiliseerd. Uitgangsimpedantie : 1K Stroomopname (zonder belasting) : +/- 5mA. Max. Uitgangsignaal : 50mVrms. Regelbare versterking : 40dB. Afmetingen : 44 x 65mm / 1,7” x 2,6”. ... - Seite 3 BOUW VOLG NIET BLINDELINGS DE VOLGORDE VAN DE TAPE. CONTROLEER ALTIJD DE WAARDE VIA DE STUKLIJST! Tip: U kunt de foto's op de verpakking gebruiken als leidraad tijdens de montage. Door eventuele verbeteringen is het mogelijk dat de foto's niet 100% nauwkeurig zijn. Monteer de weerstanden.
- Seite 4 De massa naast de in– en uitgangen zijn bedoeld om de afschermingen van de aansluitdraden te verbinden. De uitgangsamplitude v/h linkse en het rechtse kanaal zijn volledig onafhankelijk regelbaar met respectievelijke RV1& RV2. Gezien het kleine stroomverbruik kan de voeding worden afgenomen van eender welk gestabiliseerde voeding tussen 10 en 30V DC.
-
Seite 5: Donnees Techniques
PREAMPLIFICATEUR STEREO UNIVERSAL DONNEES TECHNIQUES : Ω. Tension d’alimentation : 10 à 30V CC maximum, Impédance de sortie : 1K stabilisée. Signal d’entrée max. : 50mVrms. Courant absorbé (sans charge) : +/- max. 5mA. Dimensions : 44 x 65mm / 1,7” x 2,6”. ... -
Seite 6: Montage
MONTAGE NE PAS SUIVRE NÉCESSAIREMENT L’ORDRE DES COMPOSANTS SUR LE RUBAN. CONTRÔLEZ TOUJOURS LA VALEUR À L’AIDE DE LA LISTE DES PIÈCES ! Truc: Les photos sur l'emballage peuvent vous servir de guide lors de l'assemblage. Toutefois, il se peut que les photos ne correspondent pas à... - Seite 7 Les blindages des fils de connexion se soudent aux masses se trouvent à côté des entrées et des sorties. L’amplitude de sortie du canal gauche et du canal droit sont totalement réglable indépendamment l’un de l’autre, respectivement par RV1 et RV2. Vu la faible consommation de courant, l’alimentation peut être prise à...
-
Seite 8: Universeller Stereo Vorverstarker
UNIVERSELLER STEREO VORVERSTARKER TECHNISCHE DATEN : Ω. Spannungsversorgung : 10 - 30V DC stabilisiert. Ausgangsimpedanz : 1K Stromaufnahme (ohne Belastung) : +/- 5mA. Max. Eingangsspannung : 50mVrms. Einstelbare Verstärkung : 40dB max. Abmessungen : 44 x 65mm / 1,7” x 2,6”. ... - Seite 9 Hinweis: Die Fotos auf der Verpackung können als Hilfe bei der Montage verwendet werden. Wegen bestimmter Anpassungen ist es allerdings möglich, dass die Fotos nicht zu 100% mit der Wirklichkeit übereinstimmen. Montieren Sie die Widerstände. Kontrollieren Sie den Farbrcode mittels Tabelle. Montieren Sie die IC-Fassung.
-
Seite 10: Descripción Técnica
PREAMPLIFICADOR ESTÉREO UNIVERSAL DESCRIPCIÓN TÉCNICA : Ω. Tensión de alimentación: de 10 a 30 V DC máximo. Impedancia de salida : 1K Estabilizada Señal máxima de entrada : 50mVrms. Consumo (sin carga): 5 mA Dimensiones : 44 x 65mm / 1,7” x 2,6”. ... - Seite 11 Puede usar las fotos del embalaje como directrices durante el montaje. Sin embargo, es posible que las fotos no correspondan completamente a la realidad debido a cambios posteriores. Monte las resistencias. Controle el código de los colores (véase la lista). Monte el soporte de CI.
- Seite 12 VELLEMAN NV Legen Heirweg 33, B-9890 GAVERE Belgium (Europe) Modifications and typographical errors reserved © Velleman nv. H2572B’1 - 2014 (rev.1) 5 4 1 0 3 2 9 3 1 0 1 1 0...
