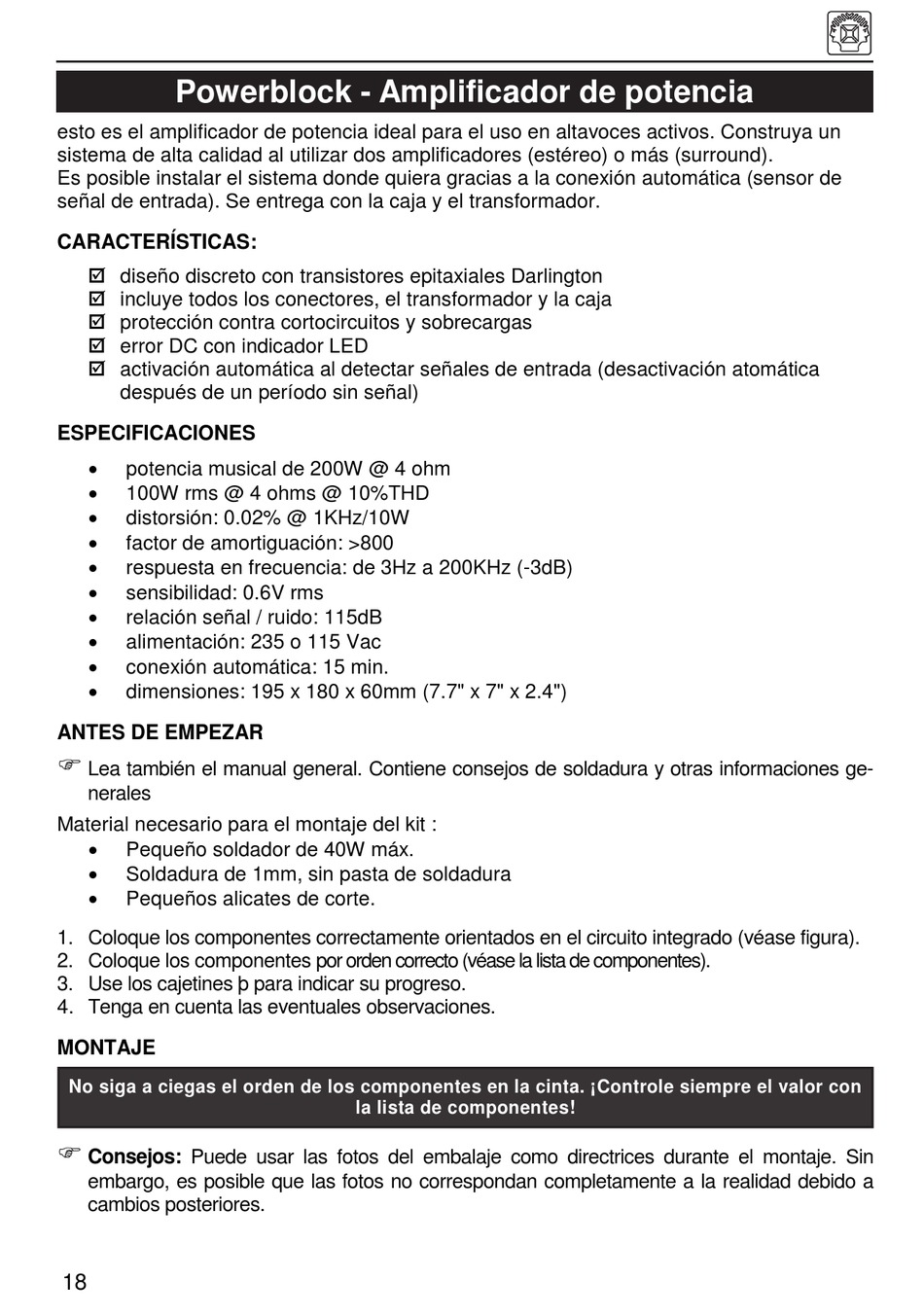

Powerblock - Amplificador de potencia

esto es el amplificador de potencia ideal para el uso en altavoces activos. Construya un
sistema de alta calidad al utilizar dos amplificadores (estéreo) o más (surround).
Es posible instalar el sistema donde quiera gracias a la conexión automática (sensor de
señal de entrada). Se entrega con la caja y el transformador.
CARACTERÍSTICAS:
 diseño discreto con transistores epitaxiales Darlington
 incluye todos los conectores, el transformador y la caja
 protección contra cortocircuitos y sobrecargas
 error DC con indicador LED
 activación automática al detectar señales de entrada (desactivación atomática
después de un período sin señal)
ESPECIFICACIONES
•
potencia musical de 200W @ 4 ohm
•
100W rms @ 4 ohms @ 10%THD
•
distorsión: 0.02% @ 1KHz/10W
•
factor de amortiguación: >800
•
respuesta en frecuencia: de 3Hz a 200KHz (-3dB)
•
sensibilidad: 0.6V rms
•
relación señal / ruido: 115dB
•
alimentación: 235 o 115 Vac
•
conexión automática: 15 min.
•
dimensiones: 195 x 180 x 60mm (7.7" x 7" x 2.4")
ANTES DE EMPEZAR

Lea también el manual general. Contiene consejos de soldadura y otras informaciones ge-
nerales
Material necesario para el montaje del kit :
•
Pequeño soldador de 40W máx.
•
Soldadura de 1mm, sin pasta de soldadura
•
Pequeños alicates de corte.
1. Coloque los componentes correctamente orientados en el circuito integrado (véase figura).
2. Coloque los componentes por orden correcto (véase la lista de componentes).
3. Use los cajetines þ para indicar su progreso.
4. Tenga en cuenta las eventuales observaciones.
MONTAJE
No siga a ciegas el orden de los componentes en la cinta. ¡Controle siempre el valor con

Consejos: Puede usar las fotos del embalaje como directrices durante el montaje. Sin
embargo, es posible que las fotos no correspondan completamente a la realidad debido a
cambios posteriores.
18
la lista de componentes!
