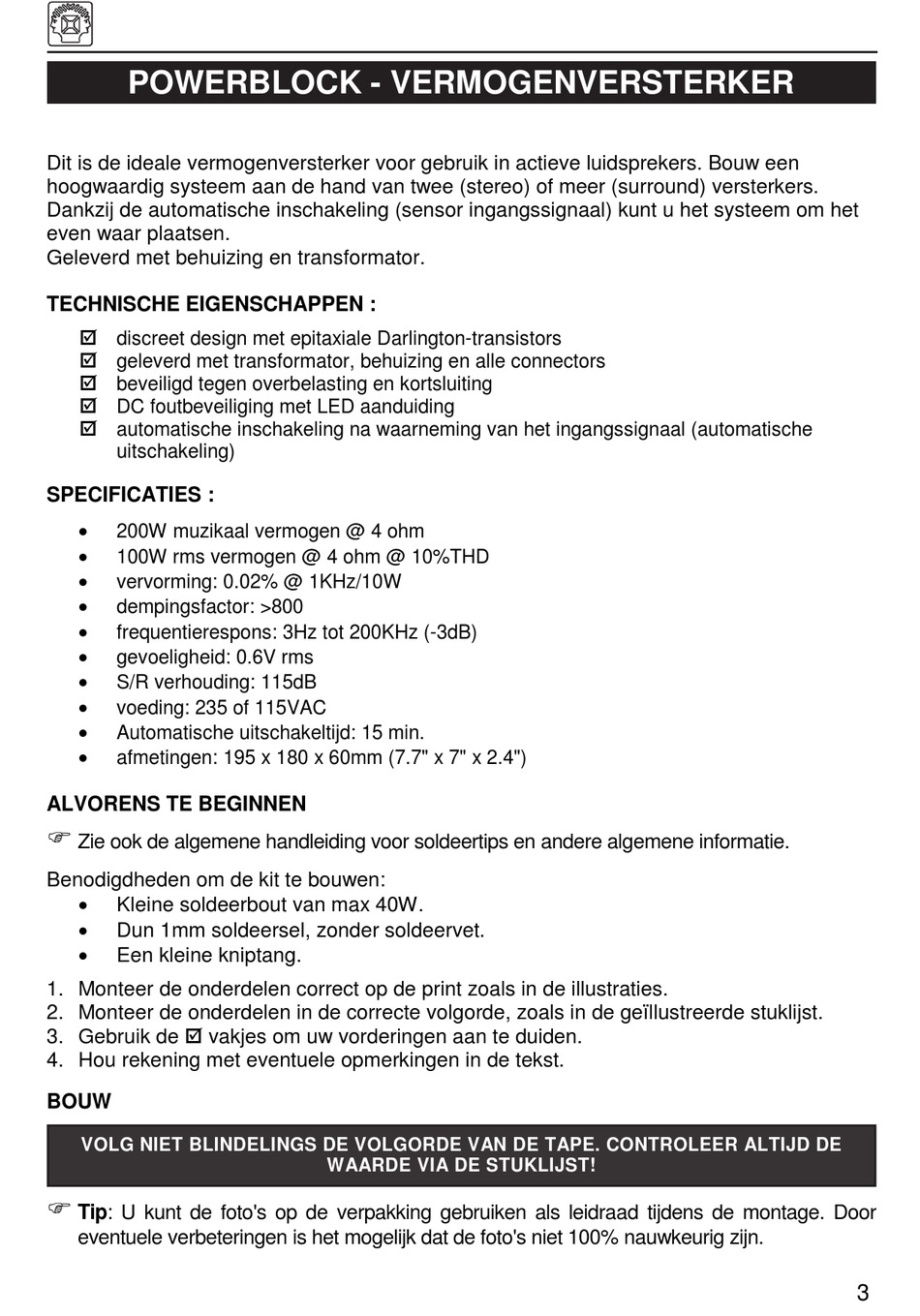

POWERBLOCK - VERMOGENVERSTERKER

Dit is de ideale vermogenversterker voor gebruik in actieve luidsprekers. Bouw een
hoogwaardig systeem aan de hand van twee (stereo) of meer (surround) versterkers.
Dankzij de automatische inschakeling (sensor ingangssignaal) kunt u het systeem om het
even waar plaatsen.
Geleverd met behuizing en transformator.

TECHNISCHE EIGENSCHAPPEN :


discreet design met epitaxiale Darlington-transistors

geleverd met transformator, behuizing en alle connectors

beveiligd tegen overbelasting en kortsluiting

DC foutbeveiliging met LED aanduiding

automatische inschakeling na waarneming van het ingangssignaal (automatische
uitschakeling)

SPECIFICATIES :

•
200W muzikaal vermogen @ 4 ohm
•
100W rms vermogen @ 4 ohm @ 10%THD
•
vervorming: 0.02% @ 1KHz/10W
•
dempingsfactor: >800
•
frequentierespons: 3Hz tot 200KHz (-3dB)
•
gevoeligheid: 0.6V rms
•
S/R verhouding: 115dB
•
voeding: 235 of 115VAC
•
Automatische uitschakeltijd: 15 min.
•
afmetingen: 195 x 180 x 60mm (7.7" x 7" x 2.4")

ALVORENS TE BEGINNEN


Zie ook de algemene handleiding voor soldeertips en andere algemene informatie.
Benodigdheden om de kit te bouwen:
•
Kleine soldeerbout van max 40W.
•
Dun 1mm soldeersel, zonder soldeervet.
•
Een kleine kniptang.
1. Monteer de onderdelen correct op de print zoals in de illustraties.
2. Monteer de onderdelen in de correcte volgorde, zoals in de geïllustreerde stuklijst.
3. Gebruik de  vakjes om uw vorderingen aan te duiden.
4. Hou rekening met eventuele opmerkingen in de tekst.
BOUW
VOLG NIET BLINDELINGS DE VOLGORDE VAN DE TAPE. CONTROLEER ALTIJD DE

Tip: U kunt de foto's op de verpakking gebruiken als leidraad tijdens de montage. Door
eventuele verbeteringen is het mogelijk dat de foto's niet 100% nauwkeurig zijn.
WAARDE VIA DE STUKLIJST!
