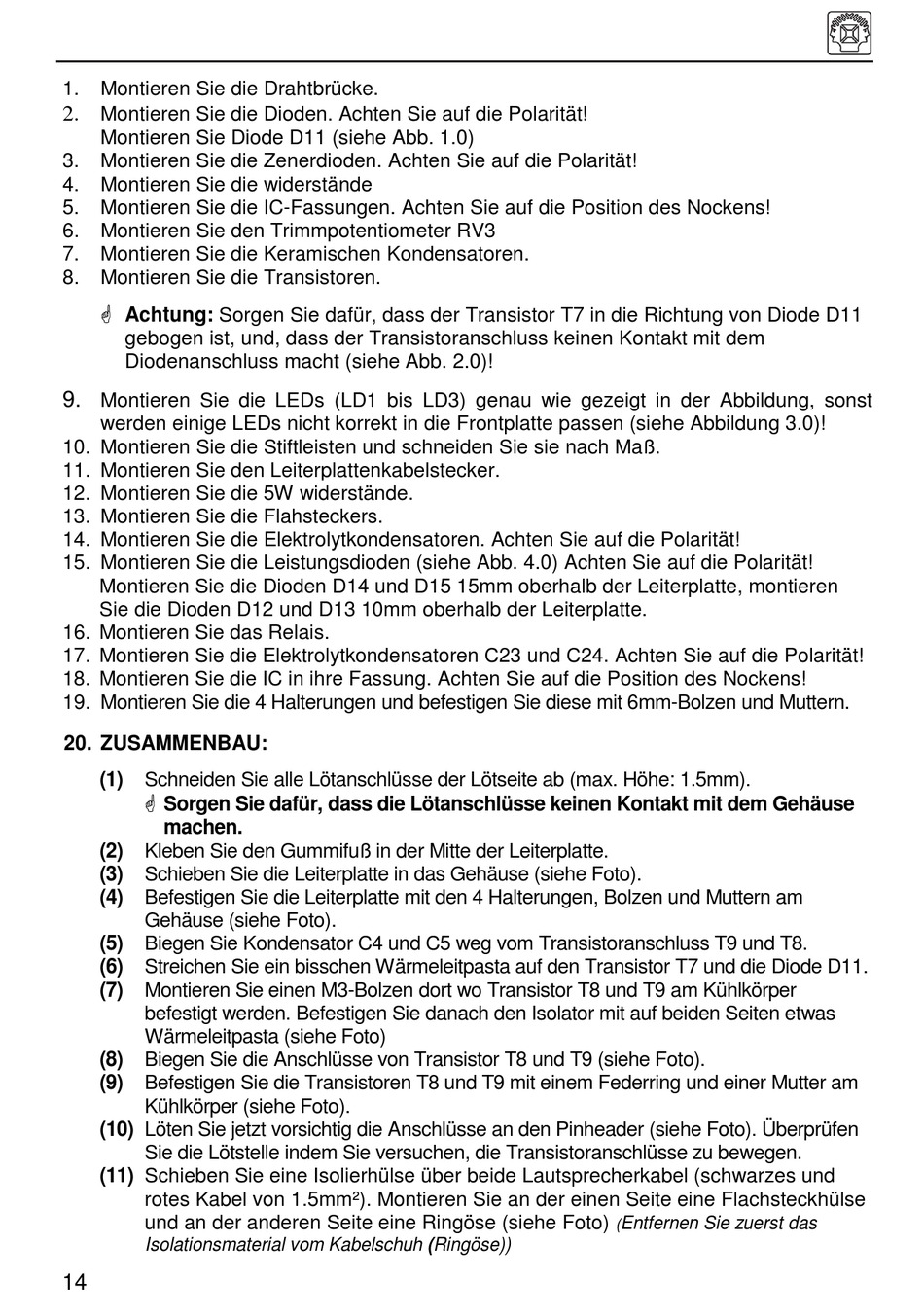

1. Montieren Sie die Drahtbrücke.
2.
Montieren Sie die Dioden. Achten Sie auf die Polarität!
Montieren Sie Diode D11 (siehe Abb. 1.0)
3. Montieren Sie die Zenerdioden. Achten Sie auf die Polarität!
4. Montieren Sie die widerstände
5. Montieren Sie die IC-Fassungen. Achten Sie auf die Position des Nockens!
6. Montieren Sie den Trimmpotentiometer RV3
7. Montieren Sie die Keramischen Kondensatoren.
8. Montieren Sie die Transistoren.

Achtung: Sorgen Sie dafür, dass der Transistor T7 in die Richtung von Diode D11
gebogen ist, und, dass der Transistoranschluss keinen Kontakt mit dem
Diodenanschluss macht (siehe Abb. 2.0)!
9.
Montieren Sie die LEDs (LD1 bis LD3) genau wie gezeigt in der Abbildung, sonst
werden einige LEDs nicht korrekt in die Frontplatte passen (siehe Abbildung 3.0)!
10. Montieren Sie die Stiftleisten und schneiden Sie sie nach Maß.
11. Montieren Sie den Leiterplattenkabelstecker.
12. Montieren Sie die 5W widerstände.
13. Montieren Sie die Flahsteckers.
14. Montieren Sie die Elektrolytkondensatoren. Achten Sie auf die Polarität!
15. Montieren Sie die Leistungsdioden (siehe Abb. 4.0) Achten Sie auf die Polarität!
Montieren Sie die Dioden D14 und D15 15mm oberhalb der Leiterplatte, montieren
Sie die Dioden D12 und D13 10mm oberhalb der Leiterplatte.
16. Montieren Sie das Relais.
17. Montieren Sie die Elektrolytkondensatoren C23 und C24. Achten Sie auf die Polarität!
18. Montieren Sie die IC in ihre Fassung. Achten Sie auf die Position des Nockens!
19. Montieren Sie die 4 Halterungen und befestigen Sie diese mit 6mm-Bolzen und Muttern.

20. ZUSAMMENBAU:

(1) Schneiden Sie alle Lötanschlüsse der Lötseite ab (max. Höhe: 1.5mm).

Sorgen Sie dafür, dass die Lötanschlüsse keinen Kontakt mit dem Gehäuse
machen.
(2) Kleben Sie den Gummifuß in der Mitte der Leiterplatte.
(3) Schieben Sie die Leiterplatte in das Gehäuse (siehe Foto).
(4) Befestigen Sie die Leiterplatte mit den 4 Halterungen, Bolzen und Muttern am
Gehäuse (siehe Foto).
(5) Biegen Sie Kondensator C4 und C5 weg vom Transistoranschluss T9 und T8.
(6) Streichen Sie ein bisschen Wärmeleitpasta auf den Transistor T7 und die Diode D11.
(7) Montieren Sie einen M3-Bolzen dort wo Transistor T8 und T9 am Kühlkörper
befestigt werden. Befestigen Sie danach den Isolator mit auf beiden Seiten etwas
Wärmeleitpasta (siehe Foto)
(8) Biegen Sie die Anschlüsse von Transistor T8 und T9 (siehe Foto).
(9) Befestigen Sie die Transistoren T8 und T9 mit einem Federring und einer Mutter am
Kühlkörper (siehe Foto).
(10) Löten Sie jetzt vorsichtig die Anschlüsse an den Pinheader (siehe Foto). Überprüfen
Sie die Lötstelle indem Sie versuchen, die Transistoranschlüsse zu bewegen.
(11) Schieben Sie eine Isolierhülse über beide Lautsprecherkabel (schwarzes und
rotes Kabel von 1.5mm²). Montieren Sie an der einen Seite eine Flachsteckhülse
und an der anderen Seite eine Ringöse (siehe Foto)
Isolationsmaterial vom Kabelschuh (Ringöse))
14
Entfernen Sie zuerst das
(
