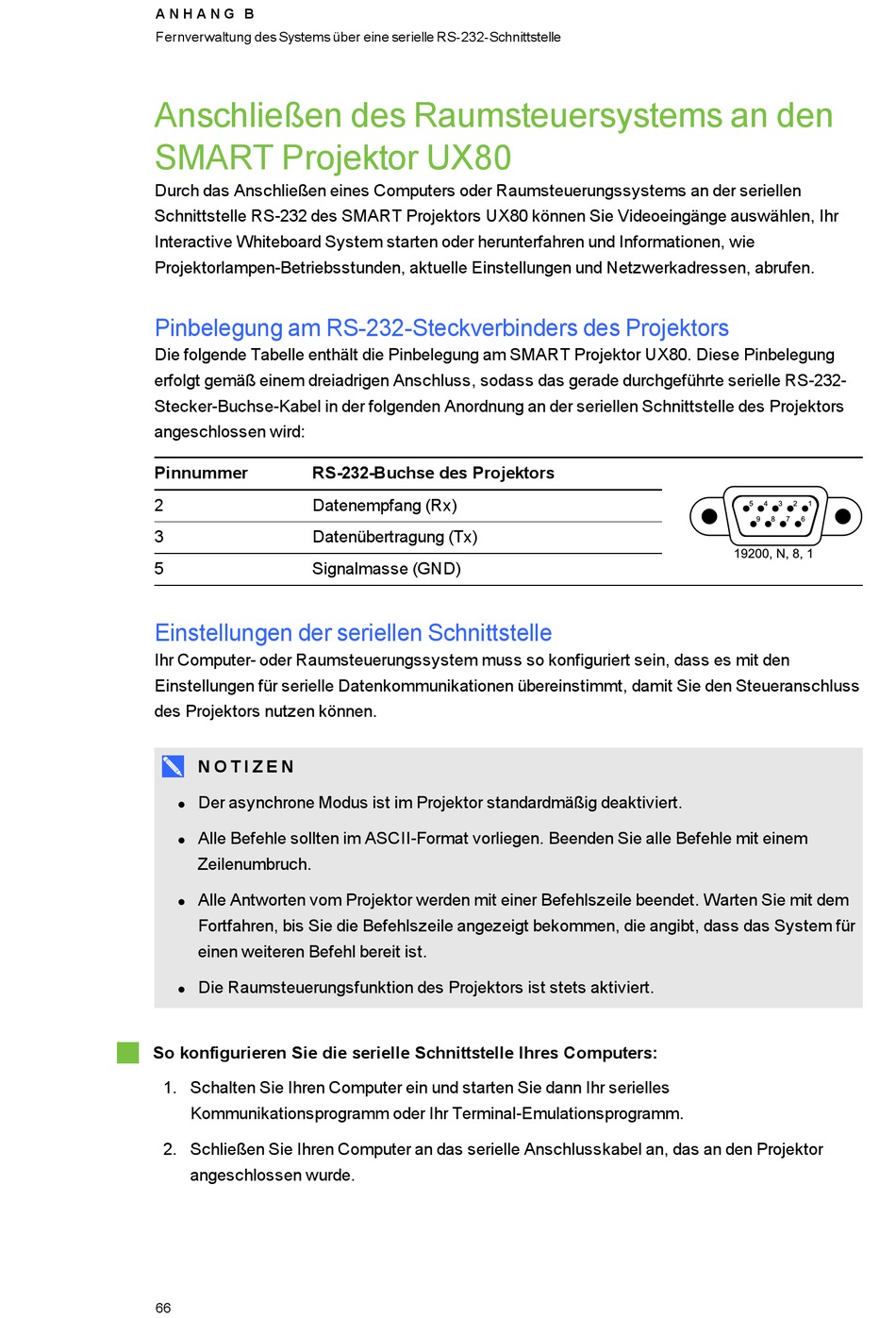

A N H A N G B
Fernverwaltung des Systems über eine serielle RS-232-Schnittstelle
Anschließen des Raumsteuersystems an den
SMART Projektor UX80
Durch das Anschließen eines Computers oder Raumsteuerungssystems an der seriellen
Schnittstelle RS-232 des SMART Projektors UX80 können Sie Videoeingänge auswählen, Ihr
Interactive Whiteboard System starten oder herunterfahren und Informationen, wie
Projektorlampen-Betriebsstunden, aktuelle Einstellungen und Netzwerkadressen, abrufen.
Pinbelegung am RS-232-Steckverbinders des Projektors
Die folgende Tabelle enthält die Pinbelegung am SMART Projektor UX80. Diese Pinbelegung
erfolgt gemäß einem dreiadrigen Anschluss, sodass das gerade durchgeführte serielle RS-232-
Stecker-Buchse-Kabel in der folgenden Anordnung an der seriellen Schnittstelle des Projektors
angeschlossen wird:
Pinnummer
RS-232-Buchse des Projektors
2
Datenempfang (Rx)
3
Datenübertragung (Tx)
5
Signalmasse (GND)
Einstellungen der seriellen Schnittstelle
Ihr Computer- oder Raumsteuerungssystem muss so konfiguriert sein, dass es mit den
Einstellungen für serielle Datenkommunikationen übereinstimmt, damit Sie den Steueranschluss
des Projektors nutzen können.
N O T I Z E N
Der asynchrone Modus ist im Projektor standardmäßig deaktiviert.
l
Alle Befehle sollten im ASCII-Format vorliegen. Beenden Sie alle Befehle mit einem
l
Zeilenumbruch.
Alle Antworten vom Projektor werden mit einer Befehlszeile beendet. Warten Sie mit dem
l
Fortfahren, bis Sie die Befehlszeile angezeigt bekommen, die angibt, dass das System für
einen weiteren Befehl bereit ist.
Die Raumsteuerungsfunktion des Projektors ist stets aktiviert.
l
So konfigurieren Sie die serielle Schnittstelle Ihres Computers:
1. Schalten Sie Ihren Computer ein und starten Sie dann Ihr serielles
Kommunikationsprogramm oder Ihr Terminal-Emulationsprogramm.
2. Schließen Sie Ihren Computer an das serielle Anschlusskabel an, das an den Projektor
angeschlossen wurde.
66
