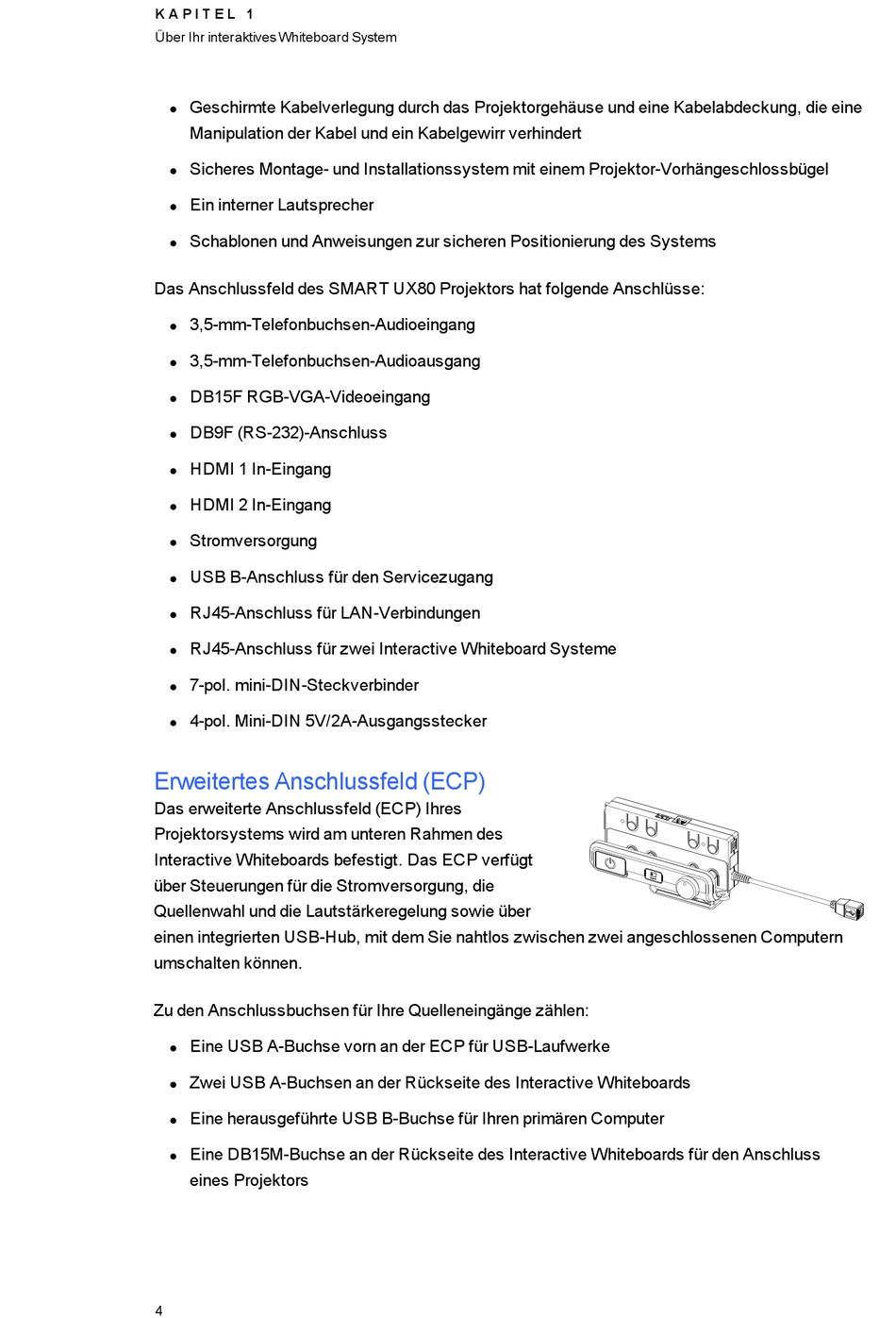

K A P I T E L 1
Über Ihr interaktives Whiteboard System
Geschirmte Kabelverlegung durch das Projektorgehäuse und eine Kabelabdeckung, die eine
l
Manipulation der Kabel und ein Kabelgewirr verhindert
Sicheres Montage- und Installationssystem mit einem Projektor-Vorhängeschlossbügel
l
Ein interner Lautsprecher
l
Schablonen und Anweisungen zur sicheren Positionierung des Systems
l
Das Anschlussfeld des SMART UX80 Projektors hat folgende Anschlüsse:
3,5-mm-Telefonbuchsen-Audioeingang
l
3,5-mm-Telefonbuchsen-Audioausgang
l
DB15F RGB-VGA-Videoeingang
l
DB9F (RS-232)-Anschluss
l
HDMI 1 In-Eingang
l
HDMI 2 In-Eingang
l
Stromversorgung
l
USB B-Anschluss für den Servicezugang
l
RJ45-Anschluss für LAN-Verbindungen
l
RJ45-Anschluss für zwei Interactive Whiteboard Systeme
l
7-pol. mini-DIN-Steckverbinder
l
4-pol. Mini-DIN 5V/2A-Ausgangsstecker
l
Erweitertes Anschlussfeld (ECP)
Das erweiterte Anschlussfeld (ECP) Ihres
Projektorsystems wird am unteren Rahmen des
Interactive Whiteboards befestigt. Das ECP verfügt
über Steuerungen für die Stromversorgung, die
Quellenwahl und die Lautstärkeregelung sowie über
einen integrierten USB-Hub, mit dem Sie nahtlos zwischen zwei angeschlossenen Computern
umschalten können.
Zu den Anschlussbuchsen für Ihre Quelleneingänge zählen:
Eine USB A-Buchse vorn an der ECP für USB-Laufwerke
l
Zwei USB A-Buchsen an der Rückseite des Interactive Whiteboards
l
Eine herausgeführte USB B-Buchse für Ihren primären Computer
l
Eine DB15M-Buchse an der Rückseite des Interactive Whiteboards für den Anschluss
l
eines Projektors
