Türcontroller Serie TCK Handbuch
Einsatzmöglichkeiten
5.3.3 Zwei Türen mit je einem Wandleser
Für das Beispiel zugrunde gelegte Anforderungen
Zwei benachbarte häufig frequentierte Etagentüren sollen mit Zutrittskon-
trolle versehen werden.
Für den Türcontroller findet sich 20 Meter entfernt von den Türen entfernt
ein Standort.
Ein Türöffner ist an beiden Türen bereits vorhanden und soll weiter genutzt
werden.
Eine der beiden Türen soll sich alternativ von innen per Türtaster öffnen
lassen und über eine externe Hupe einen weit hörbaren Alarm auslösen,
wenn sie zu lange aufsteht.
Das Verlegen von Kabeln zwischen dem Türcontroller und den Türen ist
ohne großen Aufwand möglich.
Wahl der Installationsvariante
Elektronische Schließzylinder kommen nicht in Frage, weil die Türen stark fre-
quentiert sind und elektronisch geöffnet und nicht elektronisch aufgeschlossen
werden sollen. Wegen der Weiterverwendung des Türöffners kommen auch elekt-
ronische Türdrücker nicht in Frage.
Sowohl mit Installationsvariante
onsvariante
(zentral geschaltet) lässt sich die Aufgabe lösen. Wegen der kur-
zen nicht aufwändig verlegbaren Leitungen ist im Beispiel Variante
bei der sich I/O-Box und Stromversorgung zentral in unmittelbarer Nähe des
Türcontrollers befinden.

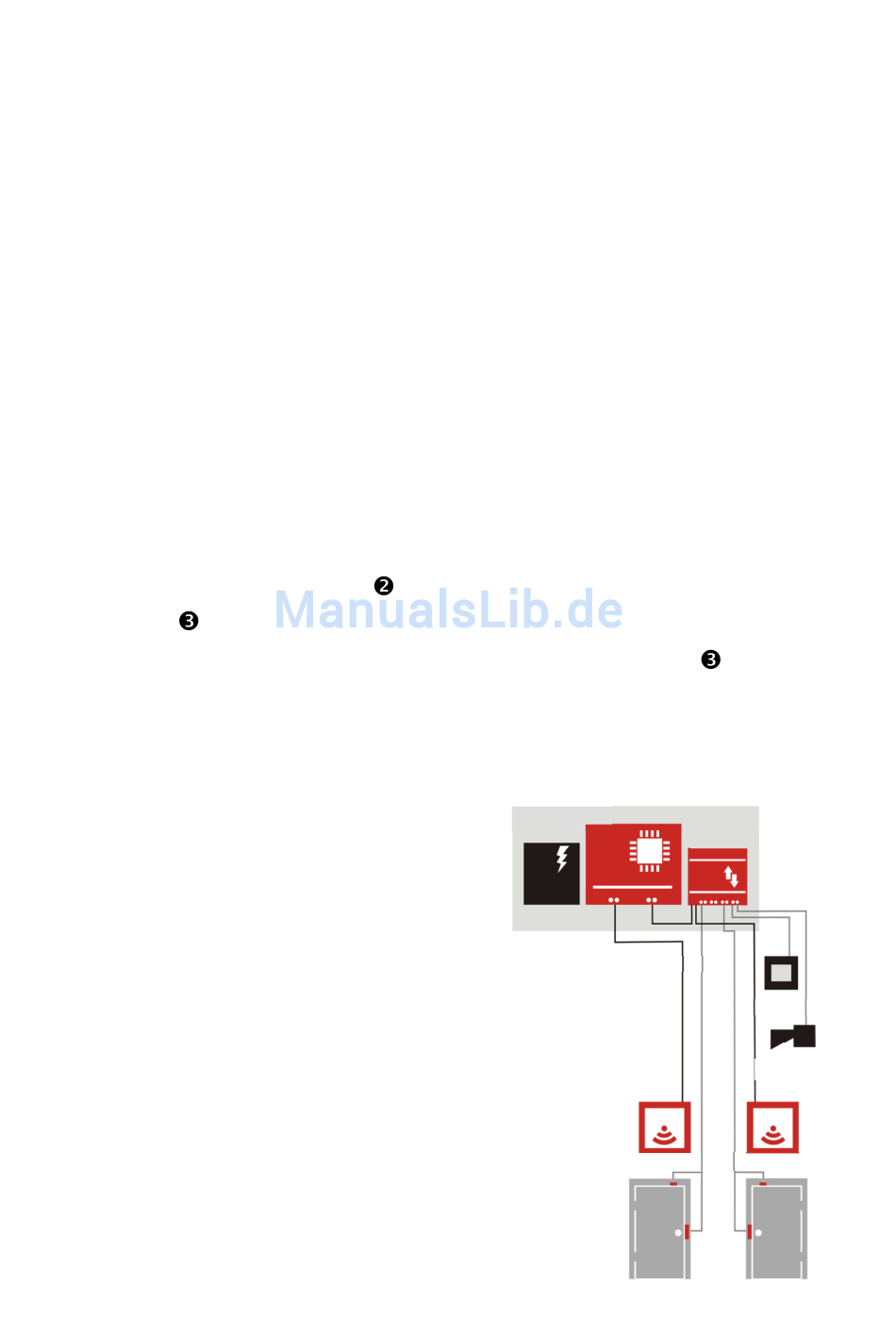

Beschreibung des Installationsschemas
Die zentrale Stromversorgung muss di-
mensioniert sein, um den Türcontroller, die
IO-Box, die beiden Wandleser und die bei-
den Türöffner versorgen zu können. Für
die Stromversorgung der Türöffner sollten
keine freien Adern der zu den Wandlesern
führenden beiden Buskabel verwendet
werden, da beim Schalten der Türöffner
die Datenübertragung auf den RS-485-Bus
gestört werden könnte. Das wiederum
könnte dazu führen, dass die jeweilige Tür
auch für berechtigte Transponder nicht
freigegeben wird. Als Wandleser genügen
kostengünstige Geräte aus der Serie „WLI"
oder "WLO"
Weitere Anwendungsfälle
Türen im Außenbereich
(türnah geschaltet), als auch mit Installati-
Schaltnetzteil
12V/4A
Seite 60 von 71
Zutrittskontroll- und Schließsystem
I/O-Box 485-2
RS-485
Voxio E
ACALOS
,
gewählt
Türtaster
Hupe
Voxio E
