Türcontroller Serie TCK Handbuch
Installation
3.5.4 Adresskonfiguration der Elektronischen Schließzylinder
Es können bis zu 16 elektronische Schließzylinder oder elektronische Türdrücker
an einem Funk Online-Modul eingelernt werden. Die maximale Anzahl je Türcon-
troller beträgt zwei beim TCK-22 und vier beim TCK-24. Die elektronischen
Schließzylinder/Türdrücker können nur zusammen mit dem zugeordneten Funk
Online-Moduls bestellt werden, damit die Adresskonfiguration vom Hersteller
vorgenommen werden kann.
3.5.5 Installation der Elektronischen Schließzylinder
Zum Einbau verwenden Sie bitte die Anleitungen der jeweiligen kabellosen Sys-
temkomponenten:
•
Bedienungs-und Montageanleitung Knaufmodul ESZ CX212x.pdf
•
Bedienungs-und Montageanleitung Türdrücker ESZ CX6172.pdf

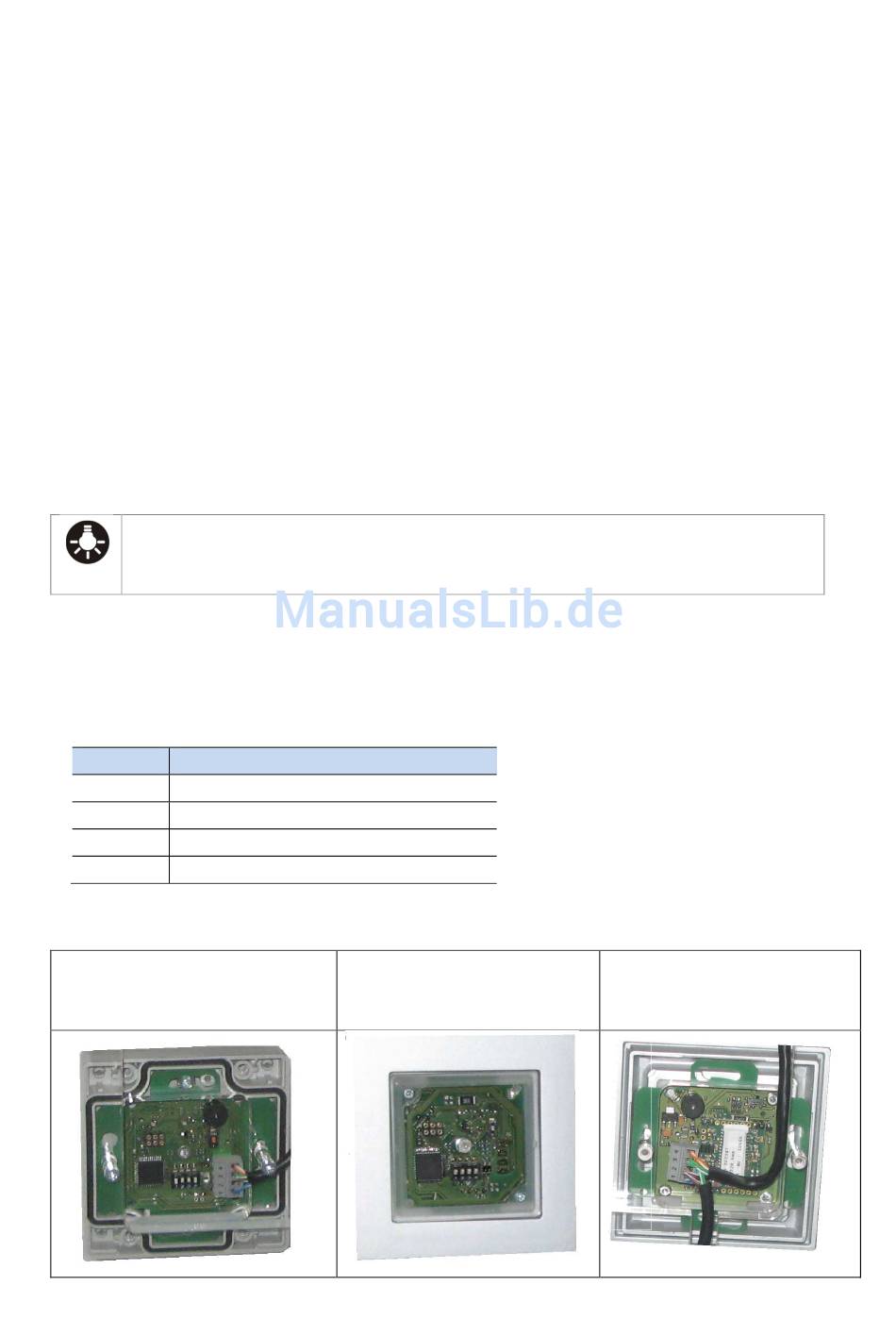

3.5.6 Installation der Wandleser WLO und WLI
Die beiden Wandleser WLO und WLI unterscheiden sich bei der Mon-
tage darin, darin, dass die DIL-Schalter beim WLI von vorn und beim
WLO von hinten zugänglich sind.
Verlegen Sie das Anschlusskabel für Spannungszuführung und RS-485 Schnitt-
stelle und bereiten Sie es zum Anschließen vor.
Ziehen Sie die steckbare 4polige Federleiste vom Lesemodul ab und verdrahten
Sie die Klemme ST1 entsprechend dem folgenden Anschlussplan:
Pin
Beschreibung
1
RS-485 A
2
RS-485 B
3
GND
4
+Ub (8-30V DC)
WLO von hinten
mit DIP-Schaltern und
Stecker ST1
DP5
DP4
ST1
WLI von vorn
ohne Deckel
mit DIP-Schaltern
DP5
DP4
Seite 18 von 71
Zutrittskontroll- und Schließsystem
WLI von hinten
mit Stecker ST1
ST1
