Türcontroller Serie TCK Handbuch
Einsatzmöglichkeiten
5.3
Installationsbeispiele
5.3.1 Ein Flur mit vier elektronischen Schließzylindern
Anforderungen im Fallbeispiel
•
Keine Tür ist von der Flurmitte mehr als 7 m Luftlinie entfernt.
•
Die Bürotüren werden morgens von dem Mitarbeiter der das jeweilige Büro
als erster betritt auf- und abends vom dem Mitarbeiter der das Büro als
letztes verlässt wieder verschlossen.
Wahl der Installationsvariante
Für diese Aufgabe sind elektronische Schließzylinder die mit Abstand beste Lö-
sung. Vergleichsweise kostenintensive elektronische Türdrücker kommen prinzi-
piell ebenfalls in Frage, werden aber nur benötigt, wenn der Zutritt auch tags-
über nur berechtigten Mitarbeitern gewährt werden soll.
Wandleser kämen ebenfalls in Frage, wären aber mit einem erheblichen Mehr-
aufwand insbesondere bei der Verkabelung der Türen verbunden.
Die Wahl fällt auf Installationsvariante

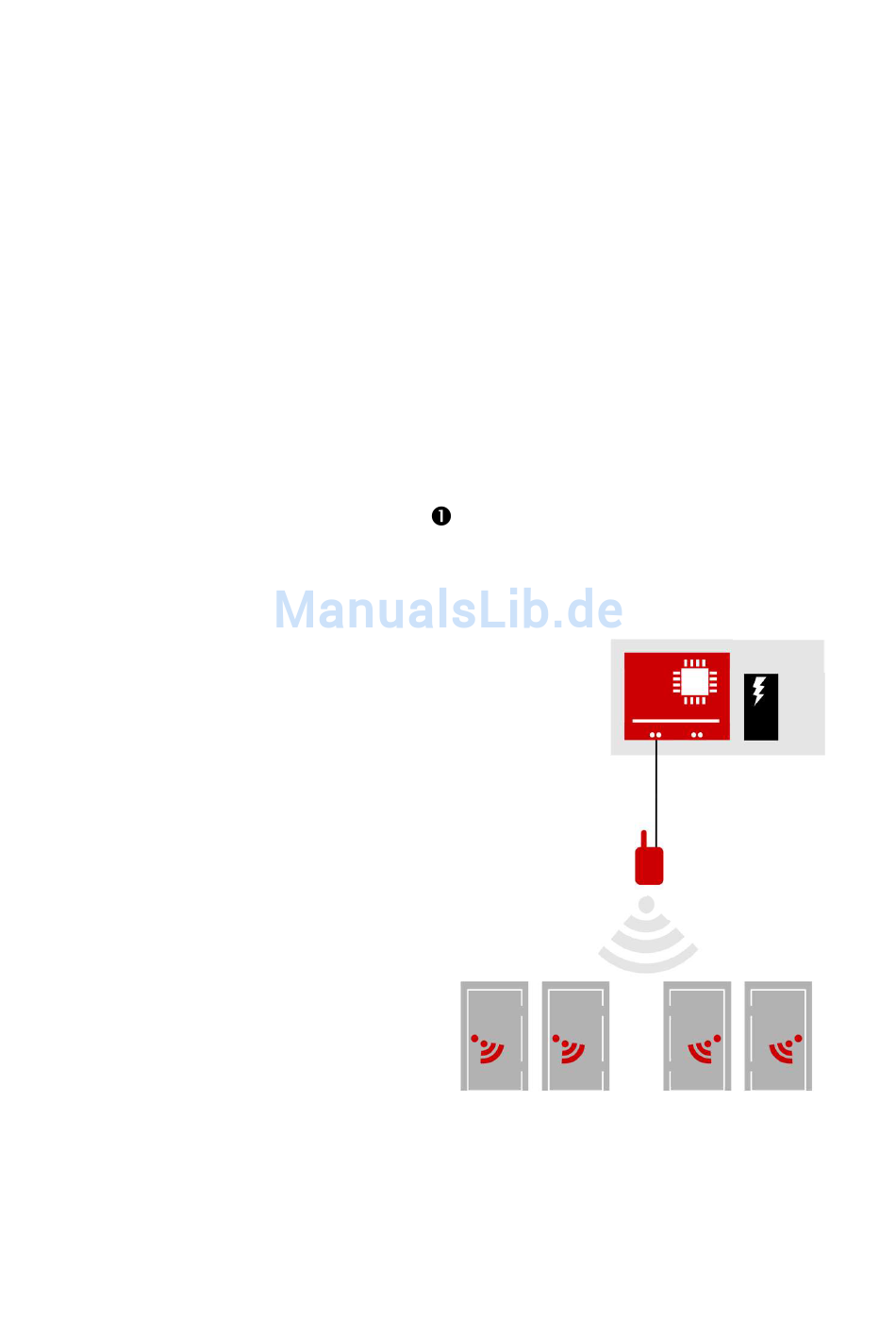

Beschreibung des Installationsschemas
In die vier Türen werden elektronische
Schließzylinder nachgerüstet. Ein Funk
Online-Modul wird in der Nähe der Tü-
ren z.B.: im Flur platziert und per RS-
485-Busleitung mit dem Türcontroller
verbunden. Die Stromversorgung für
das Funk Online-Modul kann per Buska-
bel vom Türcontroller mit bereitgestellt
werden.
Funktionsweise
Der Benutzer hält seinen Transponder
vor einen elektronischen Schließzylin-
der. Der Schließzylinder empfängt die
Information und gibt diese über das
Funk Online-Modul an die Zutrittsteue-
rung weiter. Bei positiver Prüfung gibt
der Türcontroller das Freigabesignal
über das Funk Online-Modul wiederum
an den elektronischen Schließzylinder
zurück. Dieser kuppelt ein und ermög-
licht damit das Auf- oder Zuschließen
der Tür.
Weitere Anwendungsfälle
•
Elektronische Türdrücker
(
kabellos).
Elektronische
Serie CX
Seite 58 von 71
Zutrittskontroll- und Schließsystem
Funk Online-Modul
Schließzylinder
ACALOS
Schalt-
netzteil
12V/2A
