Türcontroller Serie TCK Handbuch
Installation
3.5
Installation der externen Systemkomponenten

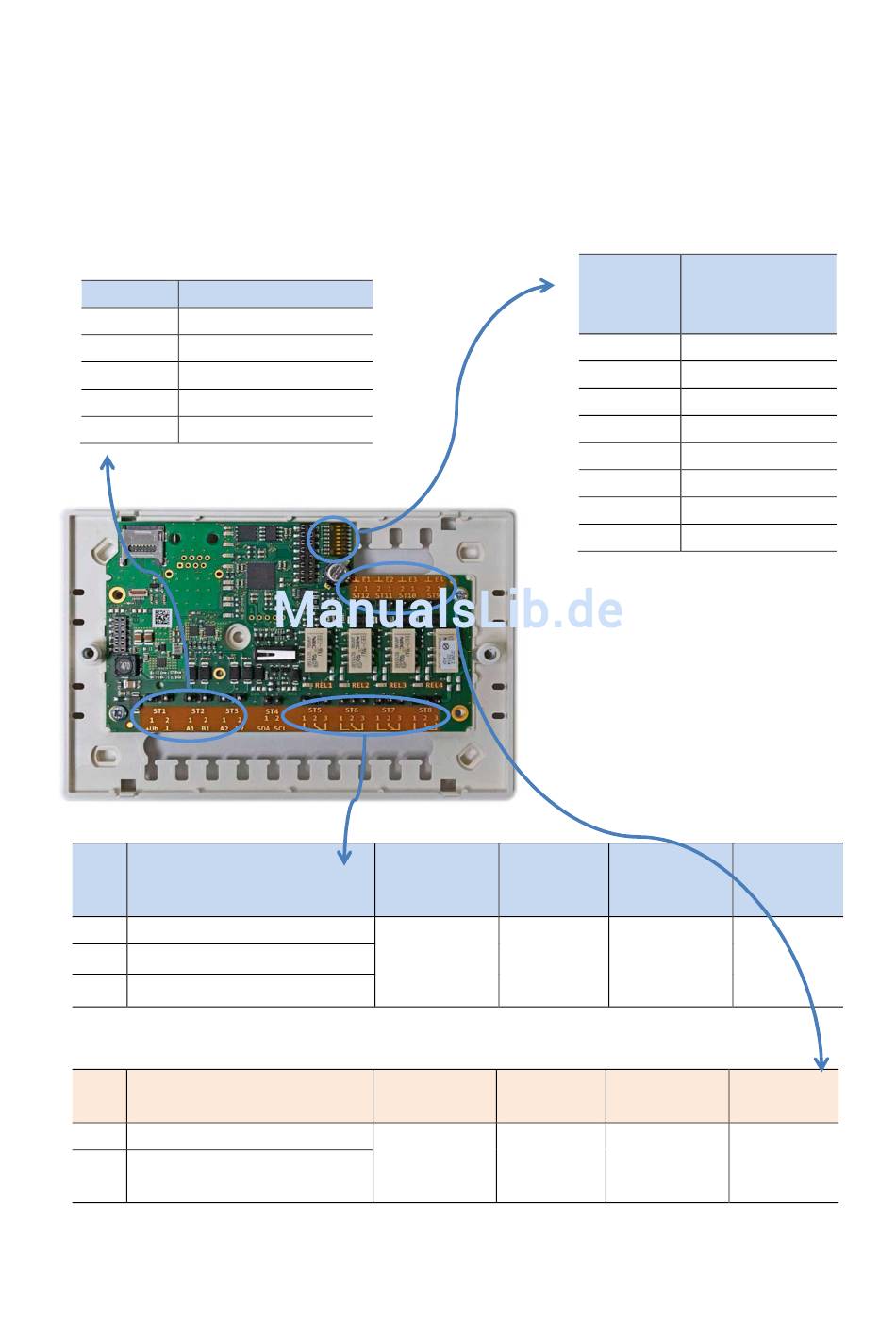

3.5.1 Anbau der I/O-Box RS-485 für Eingangstyp „Standard"
Die I/O-Box 485 muss mit der Stromversorgung
und einem der RS-485-Busse eines Türcontrol-
lers an den Klemmen ST1 und ST2 verdrahtet
werden.
Pin
Beschreibung
ST1-1
+Ub (8-30V DC)
ST1-2
GND
ST2-1
RS-485 A
ST2-2
RS-485 B
Türöffner und Alarmausgänge werden an den Klemmen ST5 bis ST8 verdrahtet:
Pin
elektrische Funktion
1
Schließer
2
Gemeinsamer Kontakt
3
Öffner
* Diese Klemmen sind nur bei der I/O-Box RS485-2 vorhanden.
Rückmelder und Türtaster werden an den Klemmen ST9 bis ST12 verdrahtet
Pin
elektrische Funktion
1
GND
2
Eingang
Die Klemmen sollten nach Anbau mit den Namen der angeschalteten Komponen-
ten beschriftet werden. Detailliertere Angaben enthält das Dokument Anschluss-
plan IO-Box RS-485 4DI-4DO.pdf
REL1
REL2
ST5
ST6
Türöffner
Alarm
Tür 1
Tür 1
E1
E2
ST12
ST11
Rück-
Taster
melder
Tür 1
Tür 1
Seite 16 von 71
Zutrittskontroll- und Schließsystem
Am DIP-Schalter RS-485-
Adresse im Wertebereich 0
bis 7 einstellen.
DIP-
Beschrei-
Schal-
bung
ter
DS1
Adressbit 0
DS2
Adressbit 1
DS3
Adressbit 2
DS4
Adressbit 3
DS5
immer OFF
DS6
immer OFF
DS7
immer OFF
DS8
immer OFF
REL3*
ST7
Türöffner
Tür 2
E3*
ST10
Rück-
melder
Tür 2
ACALOS
REL4*
ST8
Alarm
Tür 2
E4*
ST9
Taster
Tür 2
