Türcontroller Serie TCK Handbuch
Konfiguration und Inbetriebnahme

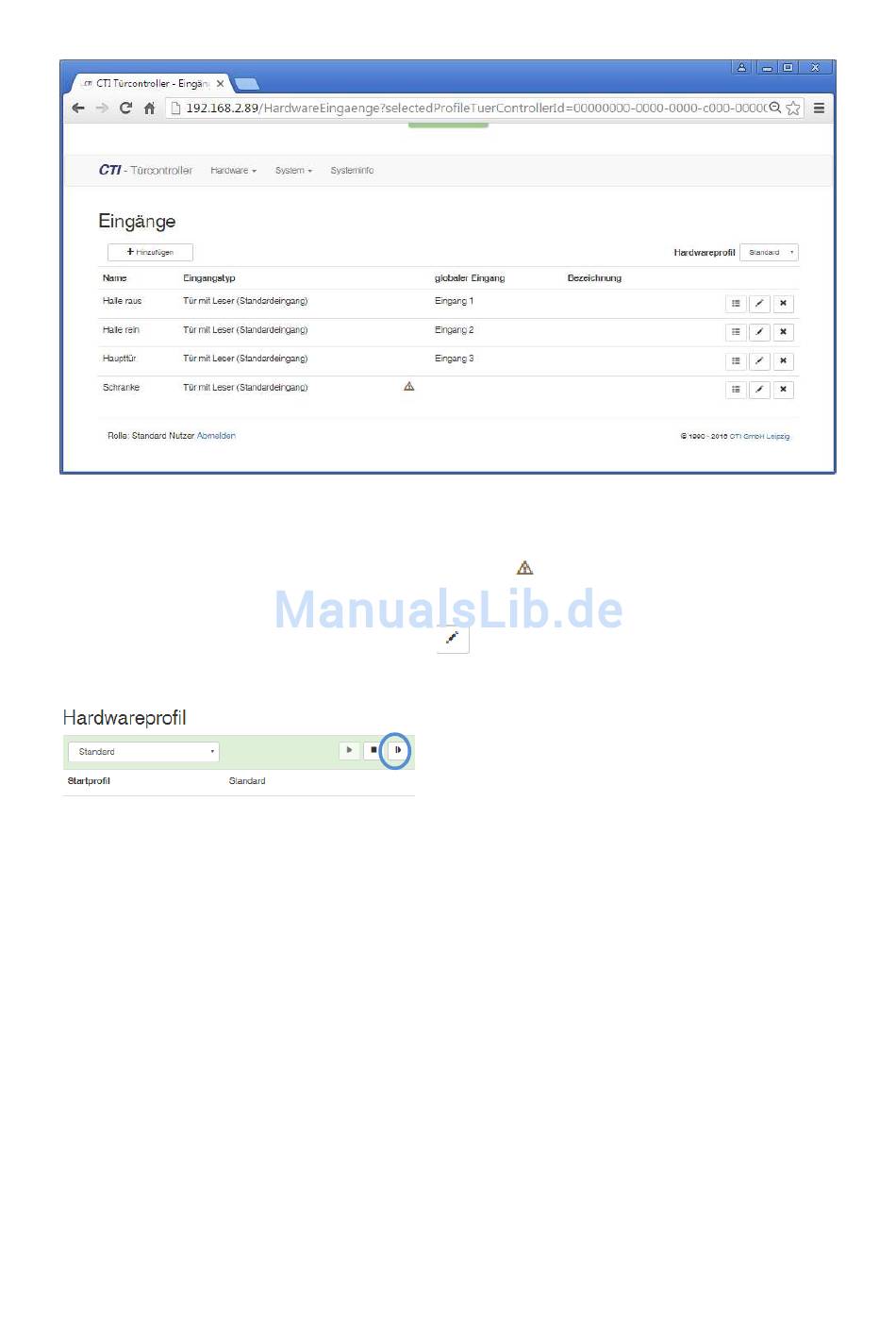

Eingangsübersicht nach Anlegen aller Eingänge
Wenn wie im Bild beim Eingang „Schranke" ein
„vergessen" dem Türcontroller einen gültigen globalen Eingang zuzuordnen.
In dem Fall kann mit Hilfe der Schalt-
werden.
Mit diesem Schritt ist die Hardwarekonfiguration des Türcontrollers abgeschlos-
sen und die angeschlossenen Geräte bereit zum Hardwarefunktionstest.
Im Rahmen des Hardwarefunktionstests sollte geprüft werden, ob sich mit einem
beliebigen Transponder an jedem Wandleser und jedem elektronischen Schließ-
zylinder die Tür freischalten lassen.
4.5.2 Besonderheiten bei Verwendung des Gerätes „I/O-Box RS-485"
Die „I/O-Box RS-485" stellt Relais und Rückmelder für zwei Türen bereit. Beim
Anlegen der Eingänge die die I/O-Box verwendend, werden dem zuerst angeleg-
ten Eingang automatisch die Portaktionen von Tür 1 und allen danach angelegten
Eingängen immer die Portaktionen von Tür 2 zugewiesen (siehe Punkt 3.5.1).
Wenn die Relais und Rückmelder von Tür1 beim Anlegen eines Einganges wieder
automatisch zugeordnet werden sollen, müssen zuvor alle Eingänge gelöscht
werden die diese „I/O-Box RS-485" verwenden.
-Symbol zu sehen ist, wurde
fläche die Einstellung nachgeholt
Nachdem alle Eingänge angelegt sind,
muss ins Dashboard gewechselt werden
und der Hardwareservice neu gestartet
werden.
Seite 42 von 71
