Türcontroller Serie TCK Handbuch
Installation
3.4
Kabeltypen und Leitungslängen
Verbindungs-
typ
(max.Länge)
RS-485
(2-Draht-Bus)
ohne Span-
nungs-
versorgung
(1000m)
RS-485
(2-Draht-Bus)
mit Span-
nungs-
versorgung
(100m)
Ethernet
Steuer-
leitungen
Beschreibung

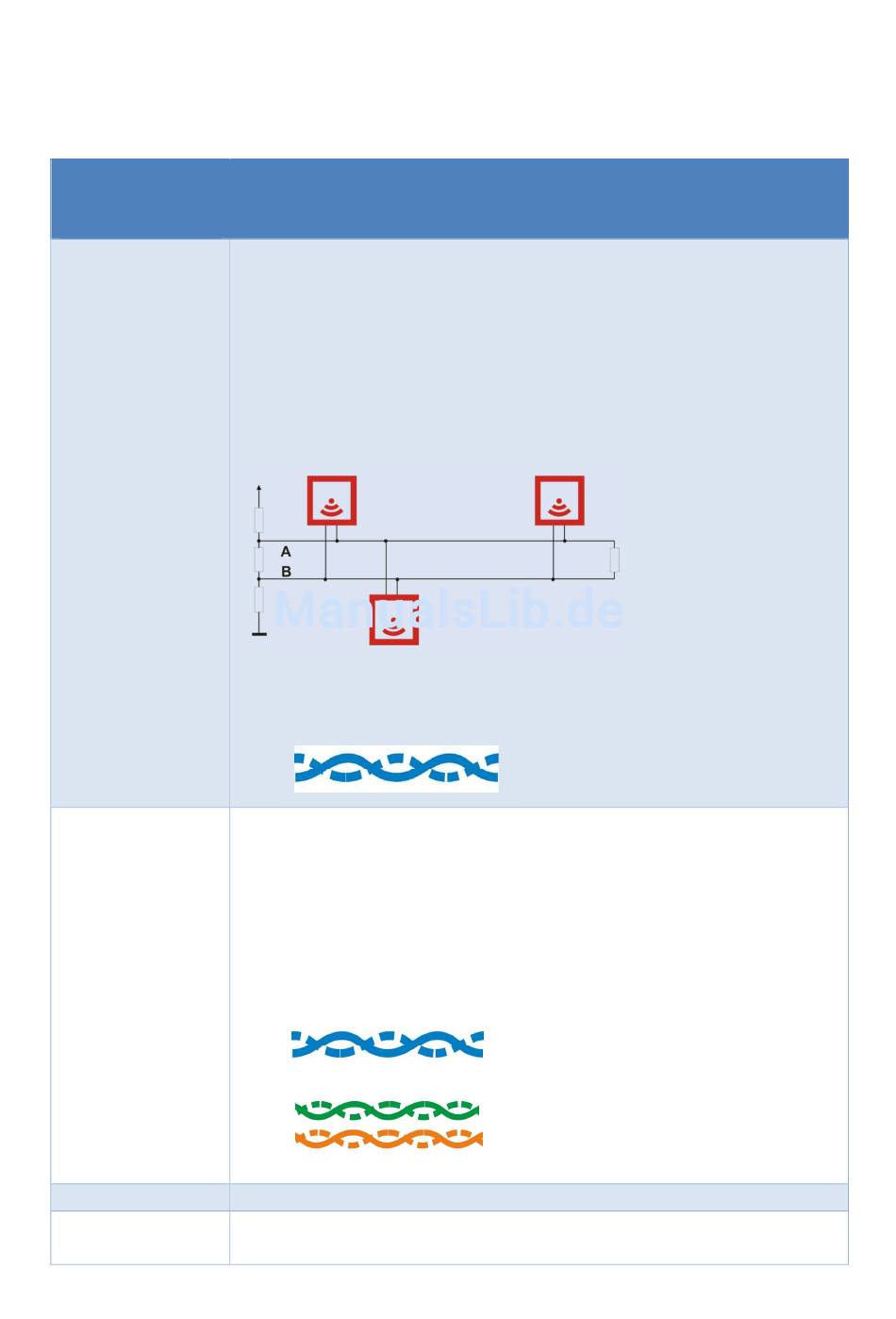

Für Verbindung zwischen Türcontroller und externen RS-485-
Systemkomponenten wie Wandlesern, I/O-Box 485 und Funk
Online-Modul besitzt der Türcontroller zwei RS-485 Busse. An
jeden Bus können bis 8 Busteilnehmer angeschlossen werden.
Der Bus kann von Busteilnehmer zu Busteilnehmer verlängert
werden. Die beiden RS-485-Signaladern (A und B) müssen als
verdrilltes Adernpaar geschaltet werden. Die Gesamtbuslänge
soll höchstens 1000 m betragen.
Sowohl am Türcontroller als auch an den Geräten lassen sich
an den Busenden Endwiderstände per DIL-Schalter zuschalten.
Empfohlene Farbcodierung bei Cat5-Kabeln:
A
B
Wenn im selben Kabel zusammen mit dem RS-485 Adernpaar
auch Adern zur 12V-Stromversorgung für die Busteilnehmer
verlaufen, beträgt die maximal zulässige Buslänge nur 100 m.
Es sollten dabei möglichst nicht mehr als 2 Busteilnehmer
(Wandleser, Funk Online-Modul) je Bus angeschlossen werden.
Keinesfalls darf die Stromversorgung der Türöffner über diesen
Weg erfolgen. Empfohlene Farbcodierung bei Cat5-Kabeln:
GND
12 V
10BASE-T, IEEE 802.3, Verbindung zum Netzwerkverteiler
Cat5 oder J-Y(St)Y
Steuerleitungen zum Schalten von Türöffnern dürfen keines-
Seite 13 von 71
Zutrittskontroll- und Schließsystem
Weiß-Blau
Blau
A Weiß-Blau
B Blau
Grün/Weiß-Grün
Orange/Weiß-Orange
ACALOS
