Verwandte Anleitungen für CTI TCK-24
Inhaltszusammenfassung für CTI TCK-24

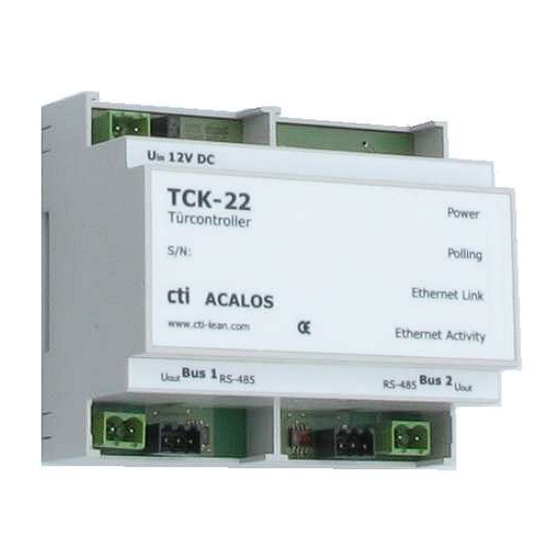

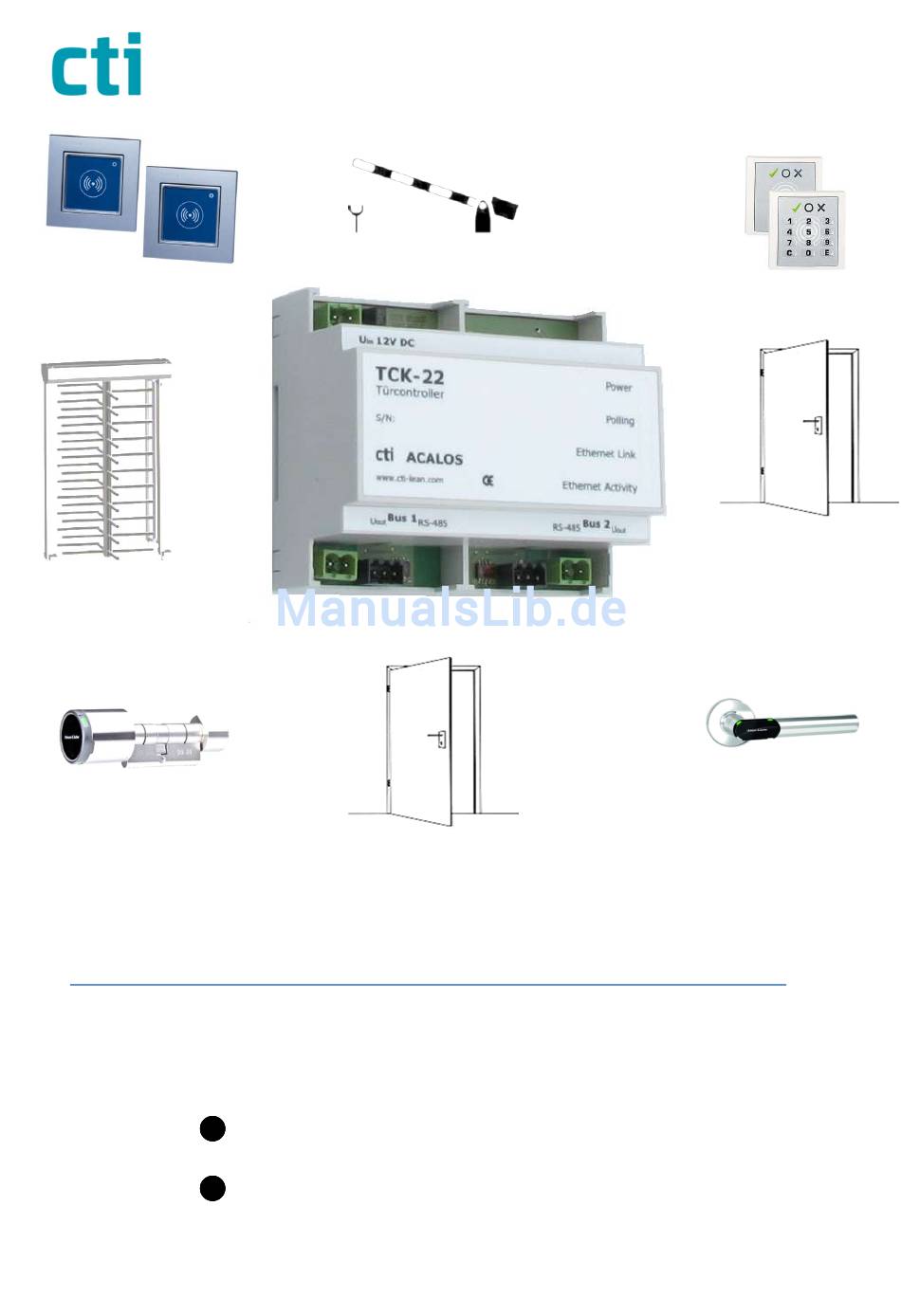

- Seite 1 Türcontroller Serie TCK Handbuch für Planung, Montage, Konfiguration und Service TCK-22 TCK-24...
- Seite 2 Hinweise für sachgerechte Planung, Montage, Konfiguration und Service des Tür- controllers TCK-22 und TCK-24. Die Türcon- Max Liebermann Str. 184, D-04157 Leipzig troller TCK-22 und TCK-24 werden in diesem +49 (341) 900 41 50, info@cti-lean.com Handbuch bezeichnet: als Produkt, als Tür-...
-
Seite 3: Inhaltsverzeichnis
Funktionen der Türcontroller Serie ACALOS TCK ........8 Besonderheiten des Türcontrollers TCK-22 ..........9 Besonderheiten des Türcontrollers TCK-24 ..........9 Datenblatt der Türcontrollers TCK-22 und TCK-24 ........9 Installation ................11 Dimensionierung des Kleinverteilers für die zentralen Komponenten ..11 Stromversorgung ................ - Seite 4 Türcontroller Serie TCK ACALOS Handbuch Zutrittskontroll- und Schließsystem Hardwarekonfiguration ..............32 4.4.1 Geräte ..................33 4.4.1 Gerätescan ................... 37 Eingänge ..................37 4.5.1 Eingangstypen ................37 4.5.1 Eingangparameter ................. 39 4.5.1 Eingänge einrichten ............... 40 4.5.1 Eingang Details einblenden ............. 41 4.5.2 Besonderheiten bei Verwendung des Gerätes „I/O-Box RS-485“...
- Seite 5 Türcontroller Serie TCK ACALOS Handbuch Zutrittskontroll- und Schließsystem Technische Daten der externen Systemkomponenten ......67 Installationsübersicht ............... 71...
-
Seite 6: Einleitung
Türcontroller Serie TCK Handbuch ACALOS Einleitung Zutrittskontroll- und Schließsystem 1 Einleitung Allgemeine Eigenschaften des Türcontrollers Einer für Alles Die Türcontroller der Serie ACALOS TCK wurden für den Aufbau vom kombinier- ten Zutrittskontroll- und Schließanlagen konzipiert. Eingänge mit Wandlesern, elektronischen Schließzylindern oder elektronischen Türdrückern lassen sich über den gleichen Türcontroller steuern. -
Seite 7: Glossar
• I/O-Box (Freischalten + Melden + Überwachen) Türcontroller Türcontroller TCK-22 oder TCK-24 Türnah geschaltet Installationsvariante für eine Tür mit Wandleser, bei der sich das Relais zum Schalten des Türöffners in einer „I/O-Box I²C“ in der Nähe der Tür befindet. -
Seite 8: Im Text Verwendete Symbole
Türcontroller Serie TCK Handbuch ACALOS Allgemeine Beschreibung Zutrittskontroll- und Schließsystem Zutrittskontrollbereich Synonym für „Eingang“ Im Text verwendete Symbole Warnhinweis Gefahrenhinweis 2 Allgemeine Beschreibung Funktionen der Türcontroller Serie ACALOS TCK ACALOS ist ein abgestimmtes Sortiment von Hard- und Softwarekomponenten. Aus den Komponenten lassen sich kombinierte Zutrittskontroll- und Schließsys- teme aufbauen. -
Seite 9: Besonderheiten Des Türcontrollers Tck-22
Personenzahl muss mit Verzögerungen bei der Berechtigungsprüfung gerechnet werden Besonderheiten des Türcontrollers TCK-24 Der Türcontroller TCK-24 kann bis zu vier Eingänge zu steuern. Über Lizenzer- weiterungen lässt sich die Zahl der steuerbaren Eingänge auf 8 erhöhen. Datenblatt der Türcontrollers TCK-22 und TCK-24 Physikalische Daten Gehäusebauform... - Seite 10 Zutrittskontroll- und Schließsystem Sabotageüberwachung (Türcon- Nein troller) Beschränkungen Adressbereich je Bus 0 bis 15 max. Zahl steuerbare Eingänge 2 (bei TCK-22) 4 (bei TCK-24) Funktionen Offlinefähig Türüberwachung Türoffenzeitkontrolle Zutrittswiederholkontrolle Nein Geräte - anschließbare Wandleser und I/O-Boxen Wandleser WLI und WLO...
-
Seite 11: Installation
Einbaubreiten einiger zentraler Systemkomponenten dargestellt. Sicherungsschalter 1 PE Hutschienennetzteil 12V 4,5 A 4 PE Türcontroller TCK-22 6 PE Türcontroller TCK-24 6 PE I/O-Box RS485-1 >9 PE (150 mm breit) I/O-Box RS485-2 >9 PE (150 mm breit) Stromversorgung Die kabelgebundenen Komponenten des ACALOS-Sortiments sind so gewählt, dass sie sich mit 12 V stromversorgen lassen. -
Seite 12: Anbau Des Netzteils
Türcontroller Serie TCK Handbuch ACALOS Installation Zutrittskontroll- und Schließsystem tät der Datenübertragung über die RS-485 Busleitung beeinträchtigt werden könnte. Türöffner dürfen nicht über die Ausgangsklemmen U stromversorgt werden, da beim Schalten von Türöffnern starke Stromspitzen auftre- ten können, die beim Türcontroller Störungen hervorrufen können. Anbau des Netzteils Die Stromversorgung der zentralen Komponenten erfolgt typischerweise über ein 12V-Hutschienennetzteil. -
Seite 13: Kabeltypen Und Leitungslängen
Türcontroller Serie TCK Handbuch ACALOS Installation Zutrittskontroll- und Schließsystem Kabeltypen und Leitungslängen Verbindungs- Beschreibung (max.Länge) RS-485 Für Verbindung zwischen Türcontroller und externen RS-485- (2-Draht-Bus) Systemkomponenten wie Wandlesern, I/O-Box 485 und Funk ohne Span- Online-Modul besitzt der Türcontroller zwei RS-485 Busse. An nungs- jeden Bus können bis 8 Busteilnehmer angeschlossen werden. -
Seite 14: Verbindungen
Türcontroller Serie TCK Handbuch ACALOS Installation Zutrittskontroll- und Schließsystem falls über freie Adern des RS-485 Buskabels mitgeführt wer- den. I²C (5m) Cat5 oder J-Y(St)Y (4 Adern) Verbindung zwischen „Voxio A“ und „I/O-Box I²C“ Stromver- Kabeltyp und -querschnitt hängen von Kabellänge und Strom- sorgung verbrauch der zu versorgenden Komponenten ab. -
Seite 15: Anbau Des Türcontrollers
Türcontroller Serie TCK Handbuch ACALOS Installation Zutrittskontroll- und Schließsystem 3.4.2 Anbau des Türcontrollers Der Türcontroller muss mit dem Netzwerk und am Eingang „U in“ mit der Strom- versorgung verbunden werden. Nach dem Einschalten der Stromversorgung ist zunächst nur die Power-LED an. Nach etwa einer Minute sollten folgende LED- Zustände zu sehen sein: Name Zustand... -
Seite 16: Installation Der Externen Systemkomponenten
Türcontroller Serie TCK Handbuch ACALOS Installation Zutrittskontroll- und Schließsystem Installation der externen Systemkomponenten 3.5.1 Anbau der I/O-Box RS-485 für Eingangstyp „Standard“ Die I/O-Box 485 muss mit der Stromversorgung Am DIP-Schalter RS-485- und einem der RS-485-Busse eines Türcontrol- Adresse im Wertebereich 0 lers an den Klemmen ST1 und ST2 verdrahtet bis 7 einstellen. -
Seite 17: Belegung Der I/O-Box Rs-485 Für Eingangstyp „Ema Passiv
Türcontroller Serie TCK Handbuch ACALOS Installation Zutrittskontroll- und Schließsystem 3.5.1 Belegung der I/O-Box RS-485 für Eingangstyp „EMA passiv“ Wird die I/O-Box für den Eingangstyp „EMA passiv“ eingesetzt, ändert sich ge- genüber dem Eingangstyp „Standard“ die Belegung der Klemmen ST12 und ST10 (siehe Kap. -
Seite 18: Adresskonfiguration Der Elektronischen Schließzylinder
Es können bis zu 16 elektronische Schließzylinder oder elektronische Türdrücker an einem Funk Online-Modul eingelernt werden. Die maximale Anzahl je Türcon- troller beträgt zwei beim TCK-22 und vier beim TCK-24. Die elektronischen Schließzylinder/Türdrücker können nur zusammen mit dem zugeordneten Funk Online-Moduls bestellt werden, damit die Adresskonfiguration vom Hersteller vorgenommen werden kann. - Seite 19 Türcontroller Serie TCK Handbuch ACALOS Installation Zutrittskontroll- und Schließsystem Gewünschte RS-485 Adresse am DIL-Schalterpiano DP4 einstellen: DIP- Beschreibung Schal- Adresse Bit 0 Adresse Bit 1 Adresse Bit 2 Adresse Bit 3 Folgende Adresswerte sind mit den DIP-Schaltern S1 bis S4 einstellbar: 485- Adres- Befindet sich der Leser an einem der beiden Busenden muss der Busanschlusswi-...
- Seite 20 Türcontroller Serie TCK Handbuch ACALOS Installation Zutrittskontroll- und Schließsystem Die Verdrahtung des Lesers muss im spannungslosen Zustand erfolgen. Die Be- triebsspannung darf erst nach vollständiger Montage des Lesers eingeschaltet werden. Unmittelbar nach dem Anschalten des Lesers blinkt die mittlere LED und signalisiert damit, dass sich der Leser noch im „Offline“-Zustand befindet.
-
Seite 21: Installation Der Wandleser Voxio E
Türcontroller Serie TCK Handbuch ACALOS Installation Zutrittskontroll- und Schließsystem 3.5.7 Installation der Wandleser Voxio E Verlegen Sie das Anschlusskabel für Spannungszu- führung und RS-485 Schnittstelle und bereiten Sie es zum Anschließen vor. Ziehen Sie die steckbare 4polige Federleiste vom Lesemodul ab und verdrahten Sie die Klemme ent- sprechend dem folgenden Anschlussplan: Beschreibung RS-485 A... - Seite 22 Türcontroller Serie TCK Handbuch ACALOS Installation Zutrittskontroll- und Schließsystem Die Verdrahtung des Lesers muss im spannungslosen Zustand erfolgen. Die Be- triebsspannung darf erst nach vollständiger Montage des Lesers eingeschaltet werden. Unmittelbar nach dem Anschalten des Lesers blinkt die mittlere LED und signalisiert damit, dass sich der Leser noch im „Offline“-Zustand befindet.
-
Seite 23: Installation Der Wandleser Voxio A Und Der I/O-Box I²C
Türcontroller Serie TCK Handbuch ACALOS Installation Zutrittskontroll- und Schließsystem • 3.5.8 Installation der Wandleser Voxio A und der I/O-Box I²C An DIP-Schaltern des Lesers Adresse einstellen DIP- Beschreibung Schalter Adresse Bit 0 Adresse Bit 1 Adresse Bit 2 Adresse Bit 3 soll immer auf OFF stehen soll immer auf OFF stehen OFF = kein Abschlusswiderstand... - Seite 24 Türcontroller Serie TCK Handbuch ACALOS Installation Zutrittskontroll- und Schließsystem Wenn an dem Leser eine I/O-Box I²C angeschlossen werden soll, muss zusätzlich ein Anschlusskabel für die ST 1 ST 3 „I/O-Box I²C“ verlegt und zum Anschließen an Klemme ST3 des Lesers vorbereitet und verdrahtet werden. Klemmbelegung der Klemme ST3 am Leser „Voxio A“...
-
Seite 25: Konfiguration Und Inbetriebnahme
Türcontroller Serie TCK Handbuch ACALOS Konfiguration und Inbetriebnahme Zutrittskontroll- und Schließsystem 4 Konfiguration und Inbetriebnahme Einrichtungsbeispiel Das Bild zeigt den Grundriss einer Gewerbehalle für die ein kombiniertes Zu- trittskontroll- und Schließsystem geplant ist. Seite 25 von 71... -
Seite 26: Allgemeines Vorgehen
Türcontroller Serie TCK Handbuch ACALOS Konfiguration und Inbetriebnahme Zutrittskontroll- und Schließsystem Anforderungen • Die Türen zu den Büros, zum Konferenzraum und zum Technikraum sollen mit elektronischen Schließzylindern versehen werden. • Die Schranke soll in der Einfahrt per Leser geöffnet werden können. •... -
Seite 27: Grundeinstellungen
Türcontroller Serie TCK Handbuch ACALOS Konfiguration und Inbetriebnahme Zutrittskontroll- und Schließsystem Grundeinstellungen 4.3.1 Einrichtung des Türcontrollers im Netzwerk Feste IP-Adresse im Auslieferungszustand Im Auslieferungszustands ist die feste IP-Adresse: 192.168.0.1 voreingestellt. Der Errichter kann die IP-Adresse in der Weboberfläche des Türcontrollers ver- stellen. -
Seite 28: Am Dashboard Systemzustand Betrachten
Türcontroller Serie TCK Handbuch ACALOS Konfiguration und Inbetriebnahme Zutrittskontroll- und Schließsystem Die Passwörter für die beiden Rollen sollten im Echtbetrieb auf selbst gewählte Werte gesetzt werden. Dazu dient der Menüpunkt Sys- tem/Passwort ändern. Inhaber der Rolle „Standard Nutzer“ dürfen nur das Passwort der Rolle „Standard Nutzer“... -
Seite 29: Ip-Adresse Einstellen
Türcontroller Serie TCK Handbuch ACALOS Konfiguration und Inbetriebnahme Zutrittskontroll- und Schließsystem Über den Menüpunkt Systeminfo sind weitere Informationen einsehbar. 4.3.4 IP-Adresse einstellen Der Türcontroller benötigt eine IP-Adresse oder noch besser zusätzlich einen DNS-Namen unter den er für übergeordnete Systeme und Webbrowser erreich- bar ist. - Seite 30 Türcontroller Serie TCK Handbuch ACALOS Konfiguration und Inbetriebnahme Zutrittskontroll- und Schließsystem Die Einstellung „IP-Adresse automatisch beziehen“ kann gewählt wer- den, wenn für den Türcontroller nach der Integration ins Netzwerk am DHCP-Server eine festen IP-Adresse zugeordnet wird. Bitte beachten Sie, dass bei dieser Einrichtungsvariante die IP-Adresse des Türcontrol- lers von der Verfügbarkeit des DHCP-Servers abhängt.
-
Seite 31: Systemzeit Einstellen
Türcontroller Serie TCK Handbuch ACALOS Konfiguration und Inbetriebnahme Zutrittskontroll- und Schließsystem 4.3.5 Systemzeit einstellen Über den Menüpunkt System/Zeiteinstellungen können Zeitzone und wahlweise Zeitserver oder Systemzeit eingestellt werden. Es sollte ein Zeitserver aus dem lokalen Netz oder ein öffentlicher Zeitserver (z.B.: pool.ntp.org) eingestellt werden, damit die Systemzeit langfristig synchron bleibt. -
Seite 32: Hardwarekonfiguration
Türcontroller Serie TCK Handbuch ACALOS Konfiguration und Inbetriebnahme Zutrittskontroll- und Schließsystem Hardwarekonfiguration Das Einrichtungsbeispiel umfasst 8 Eingänge. Dafür werden 2 Türcontroller benö- tigt an denen folgende Geräte angelegt werden müssen: Anzahl Gerätetyp Elektronische Schließzylinder (Technik, Konferenz, Büro1, Büro2) Leser mit I/O-Box (Schranke, Haupttür) I/0-Box 485-1 Tür Leser ohne I/O-Box (Halle rein, Halle raus) Das ebenfalls geplante „Funk Online-Modul“... -
Seite 33: Geräte
4.4.1 Geräte Über den Menüpunkt Hardware/Geräte lassen sich Geräte hinzufügen. Folgend wird nur die Einrichtung eines der beiden Türcontrollers (TCK-24 (2)) betrachtet. Der Gerätetyp kann nur beim Hinzufügen des Gerätes gewählt werden. Alle anderen Angaben lassen sich auch später noch ändern. Name und Adresse des jeweiligen Gerätes sind Pflichtfelder und müssen innerhalb desselben Türcon-... -
Seite 34: Wandleser Mit I/O-Box
Türcontroller Serie TCK Handbuch ACALOS Konfiguration und Inbetriebnahme Zutrittskontroll- und Schließsystem Die Übersicht zeigt, für welche Geräte welcher Gerätetyp angewendet werden sollte. Gerät anwendbare Gerätetyp Einstellung • Wandleser Wandleser WLI , WLO • Wandleser Wandleser Voxio E • I/O-Box 485 I/O-Box 485 •... - Seite 35 Türcontroller Serie TCK Handbuch ACALOS Konfiguration und Inbetriebnahme Zutrittskontroll- und Schließsystem Nach dem Anlegen oder Bearbeiten von Gerä- ten ist ein Neustart des Hardwareservice er- forderlich. Wechseln Sie dazu zum Dash- board. Seite 35 von 71...
- Seite 36 Türcontroller Serie TCK Handbuch ACALOS Konfiguration und Inbetriebnahme Zutrittskontroll- und Schließsystem Durch den Neustart werden die neuen Daten im Controller aktiv und alle einge- richtet Geräte neu eingebunden. Nach wenigen Sekunden wird der Ver- bindungsstatus der eingerichteten Gerä- te angezeigt. Zunächst könnte der Sta- tus „teilweise gestört“...
-
Seite 37: Gerätescan
Türcontroller Serie TCK Handbuch ACALOS Konfiguration und Inbetriebnahme Zutrittskontroll- und Schließsystem 4.4.1 Gerätescan Unter dem Menüpunkt Hardware/Geräte kann neben dem Hinzufügen von Gerä- ten auch ein Gerätescan durchgeführt werden. Dies kann hilfreich sein für die Prüfung der Erreichbarkeit der externen Systemkomponenten sowie eventueller Fehladressierungen. - Seite 38 Türcontroller Serie TCK Handbuch ACALOS Konfiguration und Inbetriebnahme Zutrittskontroll- und Schließsystem Standard Der Eingangstyp „Standard“ findet bei den meisten Eingängen Verwendung. Ne- ben der normalen Zutrittskontrolle, wird bei Anbindung eines Türrückmelders bei unberechtigter Türöffnung Alarm ausgelöst. Er ermöglicht die Betriebsmodi Dau- ersperrung und Dauerfreigabe, sowie die Einbindung eines Türtasters zur Türfrei- gabe ohne Identmedium.
-
Seite 39: Eingangparameter
Türcontroller Serie TCK Handbuch ACALOS Konfiguration und Inbetriebnahme Zutrittskontroll- und Schließsystem • Wandleser • Wandleser mit I/O-Box EMA aktiv Der Eingangstyp „EMA aktiv“ ermöglicht die aktive Anbindung einer Einbruchmel- deanlage an die Zutrittskontrolle. Dieser Eingangstyp ermöglicht ausschließlich das Schalten der EMA über einen Wandleser mit Nummerntastatur. Die Türfrei- gabe kann nur über einen zusätzlichen „EMA passiv“... -
Seite 40: Eingänge Einrichten
Türcontroller Serie TCK Handbuch ACALOS Konfiguration und Inbetriebnahme Zutrittskontroll- und Schließsystem Verzögere Alarm bei Türöffnung ohne Leser Dieser Eingangparameter bestimmt um wieviel Sekunden der Alarm bei unbe- rechtigter Türöffnung verzögert wird. Das findet Anwendung bei Türen, welche nur in eine Richtung berechtigt geöffnet werden können. Zutrittswiederholverzögerung Die Zutrittswiederholverzögerung gibt an, wie viele Sekunden nach einer Zu- trittsberechtigung die erneute Eingabe desselben Identmedium abgewiesen wird. -
Seite 41: Eingang Details Einblenden
Türcontroller Serie TCK Handbuch ACALOS Konfiguration und Inbetriebnahme Zutrittskontroll- und Schließsystem 4.5.1 Eingang Details einblenden Neben dem Hinzufügen-Button in der Eingangsübersicht können Eingang Details eingeblendet werden. Dabei werden die Verwendeten Geräte der jeweiligen Ein- gänge dargestellt. Dies ist hilfreich für eine schnelle Kontrolle, ob alle Geräte wie gewünscht zugeordnet worden. -
Seite 42: Besonderheiten Bei Verwendung Des Gerätes „I/O-Box Rs-485
Türcontroller Serie TCK Handbuch ACALOS Konfiguration und Inbetriebnahme Zutrittskontroll- und Schließsystem Eingangsübersicht nach Anlegen aller Eingänge Wenn wie im Bild beim Eingang „Schranke“ ein -Symbol zu sehen ist, wurde „vergessen“ dem Türcontroller einen gültigen globalen Eingang zuzuordnen. In dem Fall kann mit Hilfe der Schalt- fläche die Einstellung nachgeholt werden. - Seite 43 Türcontroller Serie TCK Handbuch ACALOS Konfiguration und Inbetriebnahme Zutrittskontroll- und Schließsystem Wenn die automatische Zuordnung der Relais und Rückmelder der „I/O-Box RS-485“ nicht zu den Anforderungen des Einganges passt, muss die Zuordnung der entsprechenden Ports durch Bearbeiten der Eingangsdetails erfolgen. Dafür müssen Sie im Expertenmodus ange- meldet sein.
-
Seite 44: Berechtigungsprofil
Türcontroller Serie TCK Handbuch ACALOS Konfiguration und Inbetriebnahme Zutrittskontroll- und Schließsystem Berechtigungsprofil Das Einrichtungsbeispiel lässt sich mit folgender Berechtigungsprofil-Datei konfi- gurieren. Diese Datei ist im Auslieferungszustand standardmäßig im Türcontroller als Be- rechtigungsprofil eingebunden. Im Echtbetrieb wird das Berechtigungsprofil typischerweise von einem überge- ordneten System erzeugt und automatisch im Hintergrund per Webservice in den Türcontroller geladen. - Seite 45 Türcontroller Serie TCK Handbuch ACALOS Konfiguration und Inbetriebnahme Zutrittskontroll- und Schließsystem Seite 45 von 71...
-
Seite 46: Fortgeschrittene Funktionen
Türcontroller Serie TCK Handbuch ACALOS Konfiguration und Inbetriebnahme Zutrittskontroll- und Schließsystem Fortgeschrittene Funktionen 4.8.1 Portaktionen verstellen - für besondere Situationen Änderungen der Portaktionen in den Eingang Details sollte nur von Fachpersonal vorgenommen werden! Mit den Türcontrollern der Serie TCx können Sie flexibel auf besondere Anforderungen rea- gieren, indem zu Eingängen Portaktionen hin- zugefügt oder die Ports anderer Geräte mit ge-... - Seite 47 Türcontroller Serie TCK Handbuch ACALOS Konfiguration und Inbetriebnahme Zutrittskontroll- und Schließsystem Als Experte besteht die Möglichkeit unter dem Menüpunkt „Hardware/Eingänge“ den Button „Details bearbeiten“ zu benutzen und darüber einzelne Portaktionen eines Eingangs zu bearbeiten. Im Beispiel müssen die Details des Eingangs „Schranke“ bearbeitet werden. Um den Tastereingang vom Gerät „Haupttür“...
- Seite 48 Türcontroller Serie TCK Handbuch ACALOS Konfiguration und Inbetriebnahme Zutrittskontroll- und Schließsystem Seite 48 von 71...
- Seite 49 Türcontroller Serie TCK Handbuch ACALOS Konfiguration und Inbetriebnahme Zutrittskontroll- und Schließsystem Nach dem Übernehmen ist die Portaktion unter „Eingang Details bearbeiten“ zu sehen. Bevor die Tasterfunktion getestet werden kann, muss auf dem Dashboard ein Neu- start des Hardwareprofils durchgeführt werden. Seite 49 von 71...
-
Seite 50: Beschreibung Portaktionen
Türcontroller Serie TCK Handbuch ACALOS Konfiguration und Inbetriebnahme Zutrittskontroll- und Schließsystem 4.8.2 Beschreibung Portaktionen Änderungen der Portaktionen in den Eingang Details sollte nur von Fachpersonal vorgenommen werden! Die Ansicht „Eingang Details bearbeiten“ ermöglicht eine individuellere Konfigu- ration eines Einganges und des Weiteren können verschiedene Zeiten/ Sequen- zen für verschiedene Aktionen angepasst werden. - Seite 51 Türcontroller Serie TCK Handbuch ACALOS Konfiguration und Inbetriebnahme Zutrittskontroll- und Schließsystem Wandleser leuchtet. Dabei steht der Wert Null für eine endlose Signalisierung. Wird die EMA unscharf geschalten, wird die Signalisierung beendet. Fahrstuhlrelais ein (Zeitdauer) [Relais] dient zum Schalten des Fahrstuhlrelais bei berechtigten Zutritt beim Eingangstyp „Fahrstuhl“, ausgelöst durch Eingabe eines berechtigten Identmediums.
-
Seite 52: Hardwareprofile
Türcontroller Serie TCK Handbuch ACALOS Konfiguration und Inbetriebnahme Zutrittskontroll- und Schließsystem wert gibt die Anzahl der Piep-Töne an. Dabei steht der Wert Null für eine endlose Signalisierung. Wird der Alarmgrund beseitigt, wird die Signalisierung beendet. Alarm signalisieren (Zeitdauer) [Relais] dient zur Signalisierung eines Alarms vom Türcontroller an einem Relais der IO- Box. - Seite 53 Türcontroller Serie TCK Handbuch ACALOS Konfiguration und Inbetriebnahme Zutrittskontroll- und Schließsystem Beim Hardwareprofil lässt sich der Umfang der Protokollierung einstel- len. Der typische Wert ist „Normal“. Die Protokollierung-Werte „Hoch“ und „Experte“ dienen der Fehlersuche und sollten nur in diesem Fall eingestellt werden, da die damit verbundene ausführlichere Protokollie- rung die Arbeit des Türcontrollers verlangsamt wird.
-
Seite 54: Sichern Und Wiederherstellen Der Hardwarekonfiguration
Türcontroller Serie TCK Handbuch ACALOS Konfiguration und Inbetriebnahme Zutrittskontroll- und Schließsystem 4.8.4 Sichern und Wiederherstellen der Hardwarekonfiguration Die im Türcontroller eingestellte Konfiguration ist zunächst nur innerhalb des Türcontrollers gespeichert. Um im Fall eines Gerätetauschs nicht erneut alle Ein- stelleng vornehmen zu müssen sollte die Konfiguration außerhalb des Gerätes in eine Datei gespeichert werden. -
Seite 55: Rücksetzen Des Türcontrollers Auf Werkseinstellungen
Türcontroller Serie TCK Handbuch ACALOS Konfiguration und Inbetriebnahme Zutrittskontroll- und Schließsystem Zum Wiederherstellen verwenden Sie den Button „Ausführen“. Bitte beachten Sie, dass während des Wiederherstellungsprozess zu- nächst die vorhandene Hardwarekonfiguration gelöscht wird und erst nach dem anschließenden automatischen Neustart, der wenige Minuten dauert, die wiederherzustellende Datei ausgewählt wird. -
Seite 56: Einsatzmöglichkeiten
Türcontroller Serie TCK Handbuch ACALOS Einsatzmöglichkeiten Zutrittskontroll- und Schließsystem 5 Einsatzmöglichkeiten Grundlegende Installationsvarianten An Türcontrollern der Serie TCK können mit den Geräten des ACALOS-Sortiments Eingänge in drei grundlegende Installationsvarianten realisiert werden. Kabellos elektronischer Schließ- zylinder und elektroni- scher Türdrücker über Funk Online- Modul Türnah geschaltet Wandleser mit unmit-... -
Seite 57: Schematische Darstellung Installationsvarianten Am Tck
Alle Installationsbeispiele sind für Türen beschrieben. Auf gleichartige Eingangs- Konstellationen bei Schranken, I/O-Box Toren, Drehkreuzen oder Aufzüge wird jeweils hingewiesen. Schematische Darstellung Installationsvarianten am TCK kabellos türnah geschaltet zentral geschaltet zentrale Systemkomponenten Türcontroller TCK-24 I/O-Box 485-1 RS-485 RS-485 Steu- leitung RS-485 Voxio-A... -
Seite 58: Installationsbeispiele
Türcontroller Serie TCK Handbuch ACALOS Einsatzmöglichkeiten Zutrittskontroll- und Schließsystem Installationsbeispiele 5.3.1 Ein Flur mit vier elektronischen Schließzylindern Anforderungen im Fallbeispiel • Keine Tür ist von der Flurmitte mehr als 7 m Luftlinie entfernt. • Die Bürotüren werden morgens von dem Mitarbeiter der das jeweilige Büro als erster betritt auf- und abends vom dem Mitarbeiter der das Büro als letztes verlässt wieder verschlossen. -
Seite 59: Eine Tür Mit Zwei Wandlesern Für Jeweils Eine Richtung
Türcontroller Serie TCK Handbuch ACALOS Einsatzmöglichkeiten Zutrittskontroll- und Schließsystem 5.3.2 Eine Tür mit zwei Wandlesern für jeweils eine Richtung Für das Beispiel zugrunde gelegte Anforderungen • Für eine Tür in einem abgelegenen Gebäudebereich soll der Zutritt in beide Richtungen gesteuert und überwacht werden. •... -
Seite 60: Zwei Türen Mit Je Einem Wandleser
Türcontroller Serie TCK Handbuch ACALOS Einsatzmöglichkeiten Zutrittskontroll- und Schließsystem 5.3.3 Zwei Türen mit je einem Wandleser Für das Beispiel zugrunde gelegte Anforderungen • Zwei benachbarte häufig frequentierte Etagentüren sollen mit Zutrittskon- trolle versehen werden. • Für den Türcontroller findet sich 20 Meter entfernt von den Türen entfernt ein Standort. - Seite 61 Türcontroller Serie TCK Handbuch ACALOS Einsatzmöglichkeiten Zutrittskontroll- und Schließsystem • Automatiktüren • Türen ohne Beschläge • Drehkreuze Seite 61 von 71...
-
Seite 62: Planungsbeispiel
Türcontroller Serie TCK Handbuch ACALOS Planungsbeispiel Zutrittskontroll- und Schließsystem 6 Planungsbeispiel Grundsätzliches Grundsätzlich lassen sich die Türcontroller zentral an wenigen Orten zusammen- fassen oder türnah über viele Standorte verteilen. Mit der zentralen Variante las- sen sich gegenüber der türnahen Variante Themen wie Manipulationssicherheit und Notstromversorgung einfacher bearbeiten. - Seite 63 Türcontroller Serie TCK Handbuch ACALOS Planungsbeispiel Zutrittskontroll- und Schließsystem Der Türcontroller der Serie TCK dürfen nur im Innenbereich bei einem Umgebungstemperaturbereich von 0 °C bis 40 °C eingesetzt werden Seite 63 von 71...
-
Seite 64: Standort Der Wandleser
Türcontroller Serie TCK Handbuch ACALOS Planungsbeispiel Zutrittskontroll- und Schließsystem 6.2.2 Standort der Wandleser Die Wandleser werden unmittelbar neben der Tür angebracht. 6.2.3 Standort der I/O-Box 485 Die bei Installationsvariante (zentral geschaltet) benötigte „I/O-Box 485“ wird typischerweise unmittelbar neben dem Türcontroller in der Kleinverteilung montiert. - Seite 65 Türcontroller Serie TCK Handbuch ACALOS Planungsbeispiel Zutrittskontroll- und Schließsystem steller des Türcontrollers angebotene Netzteil (maximalen Ausgangsstrom 4,5 A) zu verwenden. Netzteilauswahl bei Installationsvariante (türnah geschaltet) Am Türcontroller werden nur zentralen Komponenten über ein 12V- Hutschienennetzteil stromversorgt. Die externen Komponenten werden typi- scherweise türnah über ein 12V-Schalterdosennetzteil versorgt.
-
Seite 66: Diagnose Und Störungsbeseitigung
Türcontroller Serie TCK Handbuch ACALOS Diagnose und Störungsbeseitigung Zutrittskontroll- und Schließsystem 7 Diagnose und Störungsbeseitigung Bei der Inbetriebnahme und im Betrieb können Probleme und Störungen auftre- ten. Die Folgende Übersicht beschreibt wie die Probleme diagnostiziert und besei- tigt werden können. Problem mögliche Ursa- Diagnose... -
Seite 67: Anhang
Türcontroller Serie TCK Handbuch ACALOS Anhang Zutrittskontroll- und Schließsystem 8 Anhang Technische Daten der externen Systemkomponenten Funk Online-Modul ESZ CX8932 Schnittstelle RS-485 (2-Draht) Spannungsversorgung 8-20 V DC oder 8-16 V AC Leistungsaufnahme typisch 0,08 W (Ruhe), max. 0,4 W (Sen- den/Empfangen) Temperaturbereich -20°C bis +65°C... - Seite 68 Türcontroller Serie TCK Handbuch ACALOS Anhang Zutrittskontroll- und Schließsystem WLI (Indoor - Wandleser) RFID Varianten 125 kHz (Prox) Hitag 1/2 MIFARE DESFire / EV1 LEGIC prime Schnittstelle RS485 (2 Draht) Spannungsversorgung 12 V DC Temperaturbereich 0°C bis +40°C Signalisierung 1 Buzzer LED grün/rot/gelb Schutzart Keine erhöhte Schutzart...
- Seite 69 Türcontroller Serie TCK Handbuch ACALOS Anhang Zutrittskontroll- und Schließsystem Voxio E (Wandleser) RFID Varianten 125 kHz (Prox) MIFARE DESFire / EV1 LEGIC prime Variante mit Tastatur Folientastatur (12 Tasten) Schnittstelle RS485 (2 Draht) Spannungsversorgung 8 bis 30 V DC Temperaturbereich -25°C bis +60°C Quelle: phg GmbH + Signalisierung...
- Seite 70 Türcontroller Serie TCK Handbuch ACALOS Anhang Zutrittskontroll- und Schließsystem Voxio A (Wandleser) RFID Varianten 125 kHz (Prox) MIFARE DESFire / EV1 LEGIC prime Variante mit Tastatur Folientastatur (12 Tasten) Folientastatur (beleuchtet) Schnittstelle RS485 (2 Draht) Spannungsversorgung 8 bis 30 V DC Temperaturbereich -25°C bis +60°C Quelle: phg GmbH +...
-
Seite 71: Installationsübersicht
Türcontroller Serie TCK Handbuch ACALOS Anhang Zutrittskontroll- und Schließsystem Installationsübersicht Türcontroller Beschriftung IP Adresse DNS-Name Kommentar Angeschlossene Geräte Name Adresse Montageort Beschriftung Kommentar Notizen ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ Seite 71 von 71...
