Türcontroller Serie TCK Handbuch
Installation
•
3.5.8 Installation der Wandleser Voxio A und der I/O-Box I²C
Anschlusskabel für Spannungszuführung und RS-485-Schnittstelle verlegen und
zum Anschließen an Klemme ST1 des Lesers vorbereiten und verdrahten.
Pin
+
3
4
6
7
Unmittelbar nach dem Anschalten des Lesers blinkt die mittlere LED und signali-
siert damit, dass sich der Leser noch im „Offline"-Zustand befindet.
Für den Anschluss von Komponenten wie Türöffnern, Schrankensteuerungen,
Motorschlössern, Drehkreuzen usw. finden Sie weiter Informationen in den Da-
tenblättern der anzuschließenden Komponenten.

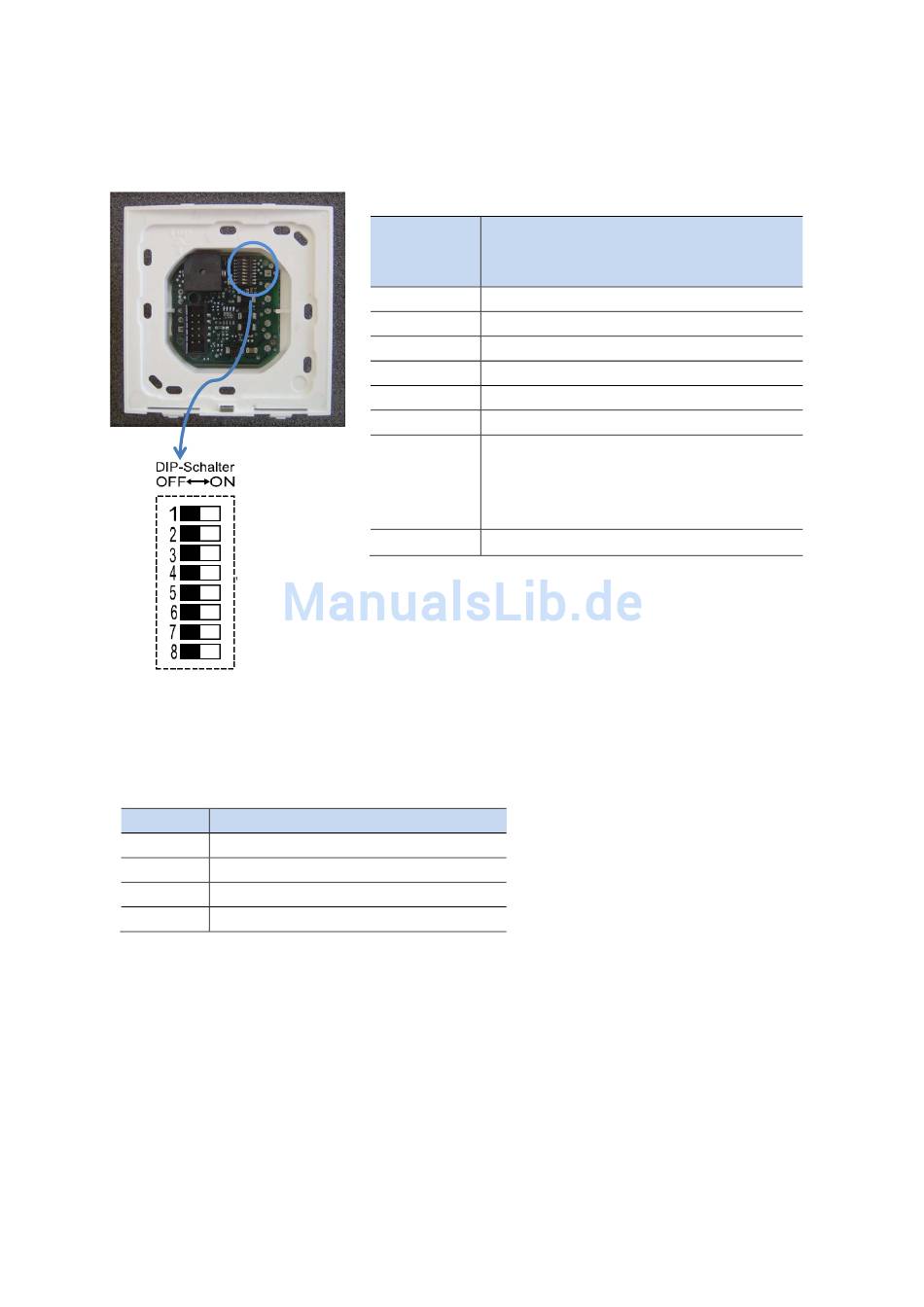

An DIP-Schaltern des Lesers Adresse einstellen
DIP-
Schalter
S1
S2
S3
S4
S5
S6
S7
S8
Befindet sich der Leser an einem der beiden Busen-
den muss der Busabschlusswiederstand am DIP-
Schalter S7 auf „ON" gesetzt werden.
Beschreibung
RS-485 B
RS-485 A
GND
+Ub (8-30V DC)
Seite 23 von 71
Zutrittskontroll- und Schließsystem
Beschreibung
Adresse Bit 0
Adresse Bit 1
Adresse Bit 2
Adresse Bit 3
soll immer auf OFF stehen
soll immer auf OFF stehen
OFF = kein Abschlusswiderstand
ON = 120 Ohm Abschlusswider-
stand
soll immer auf OFF stehen
ACALOS
