Türcontroller Serie TCK Handbuch
Installation
3.5.1 Belegung der I/O-Box RS-485 für Eingangstyp „EMA passiv"
Wird die I/O-Box für den Eingangstyp „EMA passiv" eingesetzt, ändert sich ge-
genüber dem Eingangstyp „Standard" die Belegung der Klemmen ST12 und ST10
(siehe Kap. 3.5.1 Seite 16).
ST10 (E3)
ST12 (E1)
3.5.1 Belegung der I/O-Box RS-485 für Eingangstyp „EMA aktiv"
Beim Eingangstyp „EMA aktiv", kann die I/O-Box nur für einen Eingang einge-
setzt werden. Dabei ändert sich die Belegung der Klemmen ST5 – ST12 gegen-
über dem Eingangstyp „Standard" (siehe Kap. 3.5.1 Seite 16) wie folgt:
ST7 (REL3)
ST9 (E4)
ST12 (E1)
3.5.2 Verlegen der Bus- und Steuerleitungen
Wenn die Anschlusskabel zum Türcontroller im Außenbereich verlegt werden,
muss der Türcontroller entweder über ein geschirmtes Netzwerkkabel (STP) oder
durch Anwendung einer anderen geeigneten Methode geerdet werden.

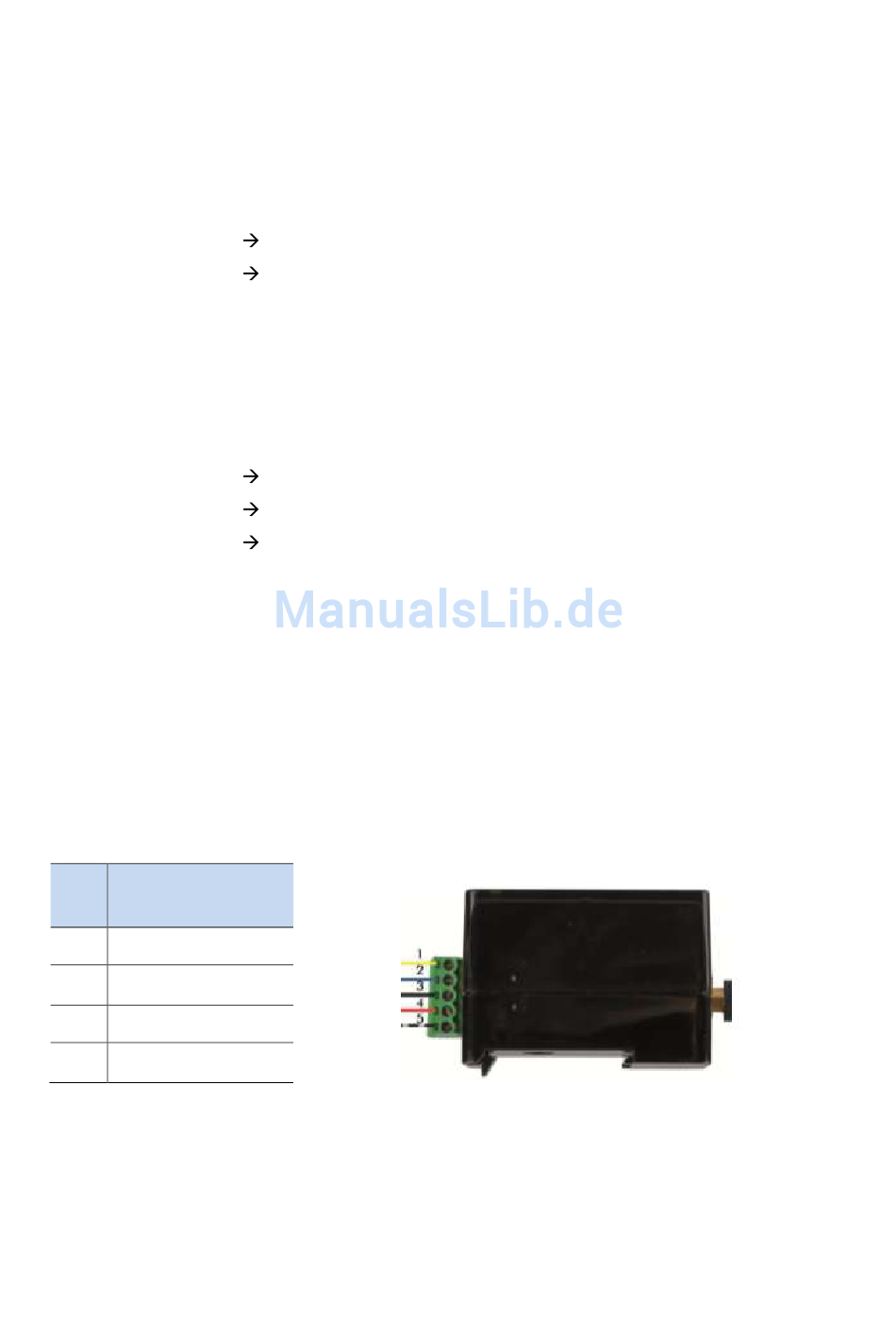

3.5.3 Installation des Funk Online-Moduls
Schließen Sie das Funk Online-Modul an den RS-485-Bus eines Türcontrollers
und an die Stromversorgung an. Es empfiehlt sich zur Stromversorgung einen
der Anschlüsse U
Out
Pin
Beschreibung
1
RS-485 B
2
RS-485 A
3
GND
4
+Ub (5-20V DC)
Nach Einschalten der Stromversorgung blinkt die Status-LED-kurz rot.
EMA 1 Status
EMA 2 Status
EMA – Schaltung
EMA – Meldelinie
EMA - Status
des Türcontrollers zu verwenden.
Seite 17 von 71
Zutrittskontroll- und Schließsystem
(statt Rückmelder Tür 1)
(statt Rückmelder Tür 2)
