Türcontroller Serie TCK Handbuch
Konfiguration und Inbetriebnahme
4.4

Hardwarekonfiguration

Das Einrichtungsbeispiel umfasst 8 Eingänge. Dafür werden 2 Türcontroller benö-
tigt an denen folgende Geräte angelegt werden müssen:
Anzahl
Gerätetyp
4
Elektronische Schließzylinder (Technik, Konferenz, Büro1, Büro2)
2
Leser mit I/O-Box (Schranke, Haupttür)
1
I/0-Box 485-1 Tür
2
Leser ohne I/O-Box (Halle rein, Halle raus)
Das ebenfalls geplante „Funk Online-Modul" dient nur zur Datenübertragung und
muss nicht als Gerät im Türcontroller angelegt werden. Die Türcontroller der Se-
rie TCK besitzen 2 RS-485 Busanschlüsse. Der „Funk Online-Modul" soll an Bus2
angeschlossen werden und stellt die Datenverbindung zu den elektronischen
Schließzylindern bereit. Diese werden per Servicekarte am „Funk Online-Modul"
mit RS-485-Adressen versehen (siehe 3.5.4). Die RS-485-Adressen der I/O-Box-
RS-485 und der Wandleser werden per DIP-Schalter am jeweiligen Gerät einge-

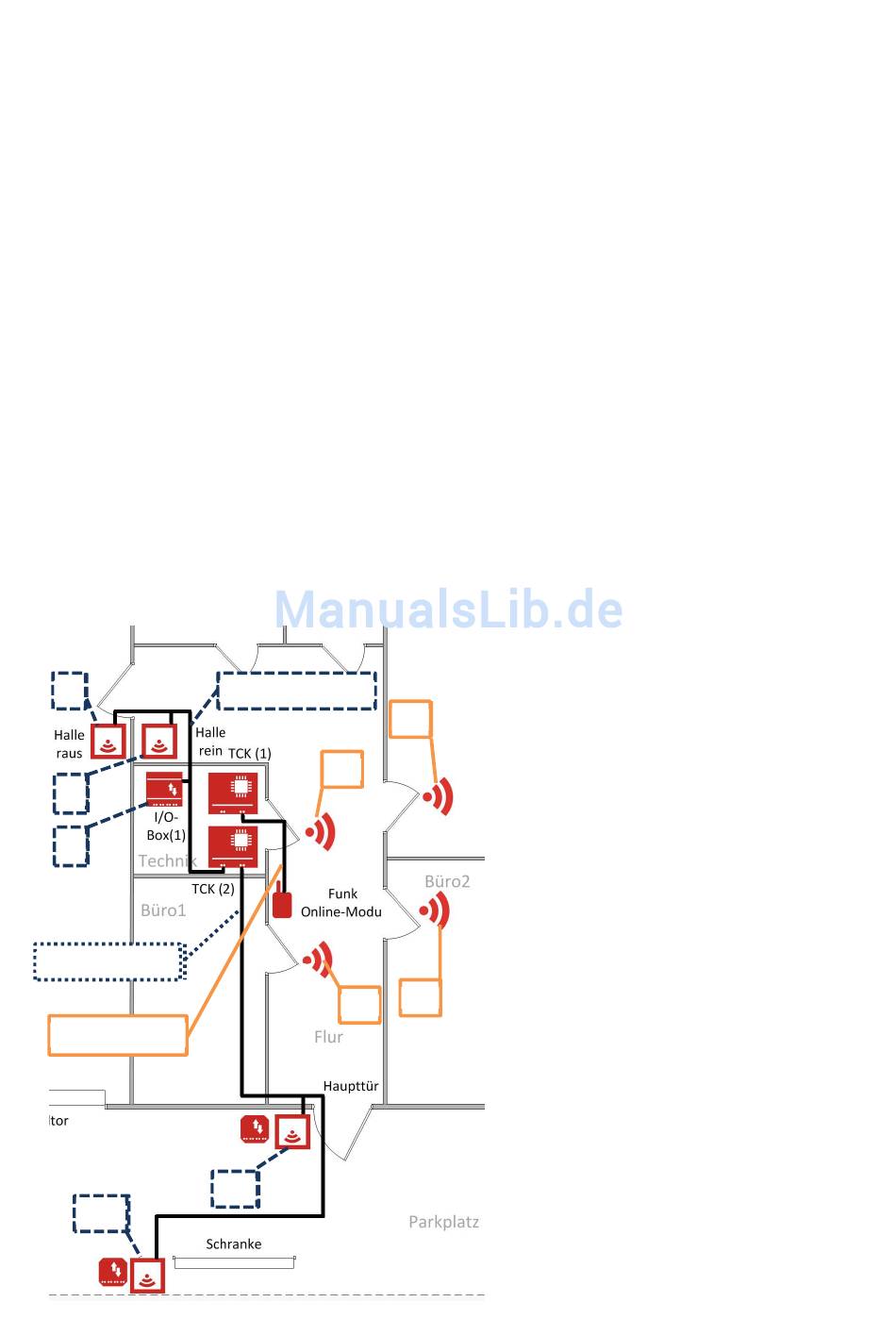

stellt (siehe 3.5.1, 3.5.6 und 3.5.8). Die Abbildung zeigt die von den beiden Tür-
controllern ausgehenden drei Busse und die an den Geräten eingestellten Busad-
ressen. Der jeweilige Eintrag im Feld „Adresse" der Gerätekonfiguration setzt sich
aus Busnummer und Busadresse zusammen:
1
2
u
0
u
TCK(2)
TCK(1)
Bus 2
2
1
TCK (2).Bus
1
3
Seite 32 von 71
Zutrittskontroll- und Schließsystem
Busnummer.Busadresse
0
Die Adresse setzt sich zusammen
aus Busnummer (Wertebereich
1..2) und Busadresse (Wertebreich
0..15).
Busnummer und Busadresse wer-
den in der Adressangabe durch
einen „." getrennt.
Adressbeispiele
Wandleser Halle raus
2
Wandleser Schranke
Schließzylinder Büro2
ACALOS
1.1
2.15
2.2
