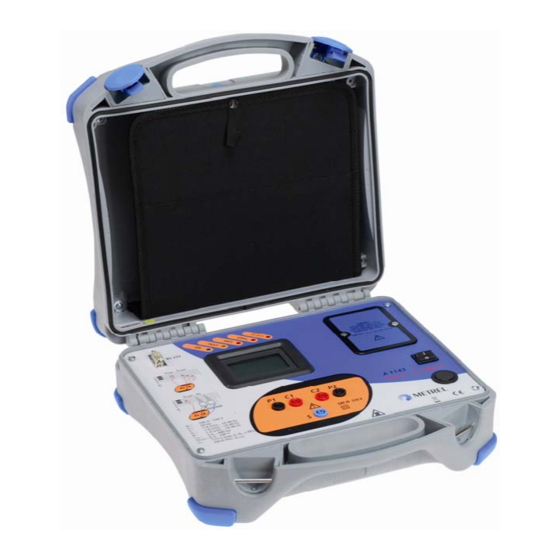

METREL Euro - Z 290 A Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für METREL Euro - Z 290 A
Inhaltszusammenfassung für METREL Euro - Z 290 A

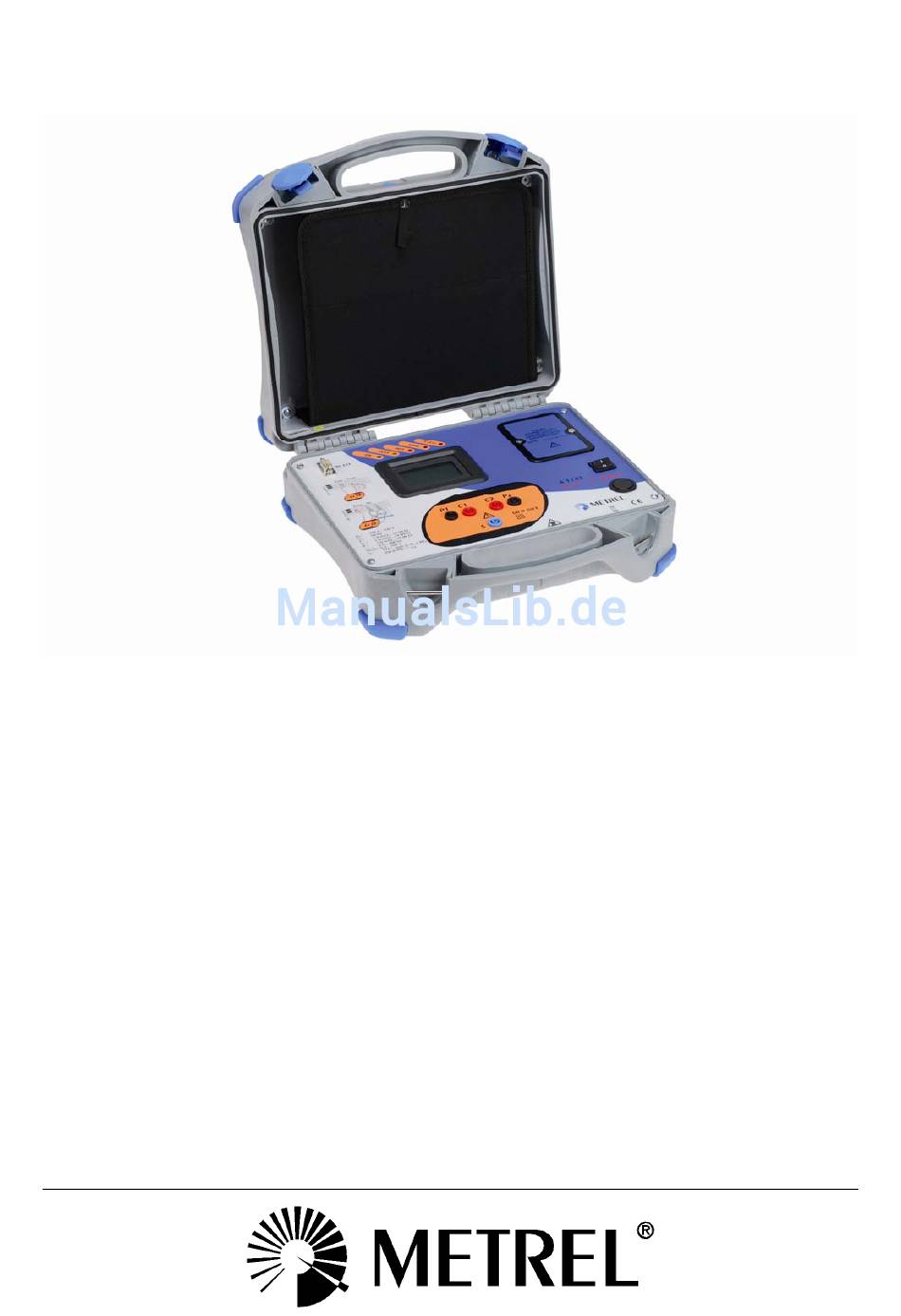

- Seite 1 Euro - Z 290 A Impedanztester A 1143 Bedienungsanleitung HW 2, Ver.2.2, Code-Nr. 20 751 509...
- Seite 2 Die Versionen 2.0 und höher der Bedienungsanleitung beziehen sich auf den Tester Euro Z 290 A A1143 HW2 (Hardwareversion 2). © 2004..2010 METREL Die Handelsnamen Metrel, Smartec, Eurotest und Autosequence sind in Europa und anderen Ländern eingetragene oder angemeldete Warenzeichen. Kein Teil dieses Dokuments darf ohne schriftliche Genehmigung von METREL in...
-
Seite 3: Inhaltsverzeichnis
A 1143 Euro - Z 290 A Impedanztester Inhaltsverzeichnis Vorwort ........................4 Sicherheits- und Betriebshinweise ................5 Warnungen und Hinweise ..................5 Batterie ........................6 Angewandte Normen.....................6 Beschreibung des Testers..................8 Vorderseite ......................8 ... -
Seite 4: Vorwort
A 1143 Euro - Z 290 A Impedanztester Vorwort 1 Vorwort Herzlichen Glückwunsch zu Ihrer Entscheidung für das Gerät Euro Z 290 A von METREL. Die Entwicklung dieses Testers zur Impedanzmessung in elektrischen Anlagen basiert auf einem umfangreichen Erfahrungsschatz, der durch langjährige Aktivitäten auf dem Gebiet der Prüftechnik für elektrische Anlagen gesammelt wurde. -
Seite 5: Sicherheits-Und Betriebshinweise
A 1143 Euro - Z 290 A Impedanztester Sicherheits-und Betriebshinweise 2 Sicherheits- und Betriebshinweise 2.1 Warnungen und Hinweise Um ein hohes Maß an Bediensicherheit bei der Durchführung verschiedener Messungen mit dem Hochstrom-Impedanztester Euro Z 290 A zu erreichen und um Schäden an der Prüfausrüstung zu vermeiden, müssen folgende allgemeine Warnungen beachtet werden:... -
Seite 6: Batterie
A 1143 Euro - Z 290 A Impedanztester Sicherheits-und Betriebshinweise 2.2 Batterie Das Instrument verwendet vier Alkali- oder wiederaufladbare NiMH-Batteriezellen der Größe C (IEC LR14). Die Nennbetriebszeit ist für Zellen mit einer Nennkapazität von 4500 mAh angegeben. Die LED „ON“ zeigt den Batteriezustand an. Blinkende LED bedeutet schwache Batterieladung, und das Gerät verhindert alle Impedanzmessungen. - Seite 7 A 1143 Euro - Z 290 A Impedanztester Sicherheits-und Betriebshinweise Sicherheit (Niederspannungsrichtlinie) IEC/ EN 61010 - 1 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte – Teil 1: Allgemeine Anforderungen IEC/ EN 61010 - 031 Sicherheitsbestimmungen für handgehaltenes Messzubehör zum Messen und Prüfen...
-
Seite 8: Beschreibung Des Testers
A 1143 Euro - Z 290 A Impedanztester Beschreibung des Testers 3 Beschreibung des Testers 3.1 Vorderseite Legende: 1...Schalter zum Ein- bzw. Ausschalten der Stromversorgung des Testers Euro Z 290 A 2...Batteriefachdeckel 3...Statusfeld des Instruments 4...RS232-Anschluss 5...Messschaltplan 6...Anschlussfeld Der Messfühler S wird z Bestimmung der Berührungsspannung U... -
Seite 9: Betrieb
A 1143 Euro - Z 290 A Impedanztester Betrieb 4 Betrieb Prinzipiell ermöglicht der Tester eigenständigen Betrieb sowie Fernsteuerung von METREL-Geräten aus, deren Prüffunktionen durch Anwendung des Testers durchgeführt werden. 4.1 Eigenständiger Betrieb Verfahren beim eigenständigen Betrieb Schließen Sie den Euro Z 290 A an die zu prüfende Anlage an: ... -
Seite 10: Betrieb Mit Dem Mi 2086 Eurotest 61557
A 1143 Euro - Z 290 A Impedanztester Betrieb 4.3 Betrieb mit dem MI 2086 Eurotest 61557 Mit Eurotest angewandte Funktionen und Unterfunktionen Leitungsimpedanz m L-N LINE Leitungsimpedanz m L-L Schleifenimpedanz m L-PE LOOP Anschluss an MI 2086 Eurotest 61557 Bild 4.1: Anschluss des Testers Euro Z 290 A an das Eurotest-Instrument... -
Seite 11: Betrieb Mit Dem Mi 3101 / Mi 3105 Eurotest At / Xa
A 1143 Euro - Z 290 A Impedanztester Betrieb 4.4 Betrieb mit dem MI 3101 / MI 3105 Eurotest AT / XA Mit Eurotest angewandte Funktionen und Unterfunktionen Leitungsimpedanz: m L-N LINE Leitungsimpedanz: m L-L Schleifenimpedanz: m L-PE LOOP Anschluss an MI 3101 Eurotest AT und/oder MI 3105 Eurotest XA Bild 4.2: Anschluss des Testers Euro Z 290 A an das Instrument Eurotest AT (XA) -
Seite 12: Betrieb Mit Dem Mi 3321 Multiservicer Xa
A 1143 Euro - Z 290 A Impedanztester Betrieb 4.5 Betrieb mit dem MI 3321 Multiservicer XA Anschluss an MI 3321 Multiservicer XA Bild 4.3: Anschluss des Testers Euro Z 290 A an den Multiservicer XA Betriebsweise mit dem MI 3321 Multiservicer XA Verbinden Sie das Kommunikationsschnittstellenkabel RS 232 9-polig Buchse / RS ... -
Seite 13: Am Hauptinstrument Angezeigte Meldungen
A 1143 Euro - Z 290 A Impedanztester Betrieb 4.6 Am Hauptinstrument angezeigte Meldungen Meldung Beschreibung Hauptinstrument erkennt den Tester Euro Z 290 A nicht: No Tester A1143 Er ist nicht an das Hauptinstrument angeschlossen. (kein Tester Er ist nicht eingeschaltet. -
Seite 14: Messungen
A 1143 Euro - Z 290 A Impedanztester Messungen 5 Messungen Wenn Messungen in der Nähe eines Leistungstransformators oder einer Induktivität durchgeführt werden, hat der induktive Teil der Impedanz einen signifikanten Einfluss auf den zu erwartenden Fehler-/Kurzschluss-Strom. Daher muss statt des Widerstands die Impedanz gemessen werden, um den zu erwartenden Fehler-/Kurzschlussstrom richtig berechnen zu können. - Seite 15 A 1143 Euro - Z 290 A Impedanztester Messungen Schritt 2 Prüfkabel an die zu prüfende Komponente anschließen. Anschlussplan in Bild 5.2 zur Durchführung der Messung der Leitungsimpedanz befolgen. P1 C1 C2 P2 Bild 5.2: Messung der Phasen-Neutralleiter- bzw. Phasen-Phasen- Leitungsimpedanz Schritt 3 Beachten Sie mögliche Warnungen, bevor Sie die Prüfung starten.
-
Seite 16: Hochpräzise Messung Der Fehlerschleifenimpedanz/Berührungsspannung
A 1143 Euro - Z 290 A Impedanztester Messungen Bei der Messung der Leiter-Leiter-Impedanz werden folgende Parameter im Untermenü angezeigt: IscMax3Ph ..unbeeinflusster maximaler Dreiphasen-Kurzschlussstrom IscMin3Ph ..unbeeinflusster minimaler Dreiphasen-Kurzschlussstrom IscMax2Ph ..unbeeinflusster maximaler Zweiphasen-Kurzschlussstrom IscMin2Ph ..unbeeinflusster minimaler Zweiphasen-Kurzschlussstrom IscStd.... - Seite 17 A 1143 Euro - Z 290 A Impedanztester Messungen Schritt 2 Prüfkabel an die zu prüfende Komponente anschließen. Anschlusspläne in Bild 5.5 zur Durchführung der Messung der Fehlerschleifenimpedanz befolgen. Bild 5.5: Messung der Schleifenimpedanz und der Berührungsspannung U Schritt 3 Beachten Sie mögliche Warnungen, bevor Sie die Prüfung starten. Wenn alles in Ordnung ist, betätigen Sie die START-Taste am Eurotest-Instrument.
- Seite 18 A 1143 Euro - Z 290 A Impedanztester Messungen Hinweise: Eurotest-Instrumente haben einen maximalen Anzeigebereich von 1.999 mΩ bei Ergebnissen mit niedriger Impedanz; d.h. wenn die gemessene Impedanz höher ist als 1,999 mΩ, zeigen sie R > 1.999 mΩ an, während am Impedanztester A1143 das Ergebnis angezeigt wird und seine Statusanzeige R >...
-
Seite 19: Wartung
A 1143 Euro - Z 290 A Impedanztester Wartung 6 Wartung 6.1 Regelmäßige Kalibrierung Es ist wichtig, den Tester regelmäßig zu kalibrieren, damit die in diesem Handbuch angegebenen technischen Daten garantiert werden. Wir empfehlen eine jährliche Kalibrierung. Die Kalibrierung darf nur durch einen autorisierten Techniker durchgeführt werden. -
Seite 20: Technische Daten
A 1143 Euro - Z 290 A Impedanztester Technische Daten 7 Technische Daten 7.1 Hochpräzise Leitungsimpedanzmessung Messbereich nach EN61557-3: 12,0 m 19,99 Auflösung (mΩ) Genauigkeit Bereich () 0.1m 199.9m (5 % + 3 m) 200m 1999m 2.00 ... -
Seite 21: Hochpräzise Fehlerschleifen-Impedanzmessung
A 1143 Euro - Z 290 A Impedanztester Technische Daten 7.2 Hochpräzise Fehlerschleifen-Impedanzmessung Messbereich nach EN61557-3: 12,0 m 19,99 Auflösung (mΩ) Genauigkeit Bereich () 0.0m 199.9m (5 % + 3 m) 200m 1999m 2.00 19.99 (5 % + 10 m) - Seite 22 A 1143 Euro - Z 290 A Impedanztester Technische Daten Gewicht (ohne Zubehör) ......5,0 kg Referenzbedingungen Referenztemperaturbereich ....10 C 30 C Referenzfeuchtigkeitsbereich....40 % r. F. 60 % r. F. Betriebsbedingungen Betriebstemperaturbereich......0 C 40 C Maximale relative Luftfeuchtigkeit...95 % r. F. (0 °C bis +40 °C) ohne Kondensatbildung Lagerungsbedingungen Temperaturbereich........-10 C ...
- Seite 23 A 1143 Euro - Z 290 A Impedanztester Technische Daten...
- Seite 24 A 1143 Euro - Z 290 A Impedanztester Technische Daten...
