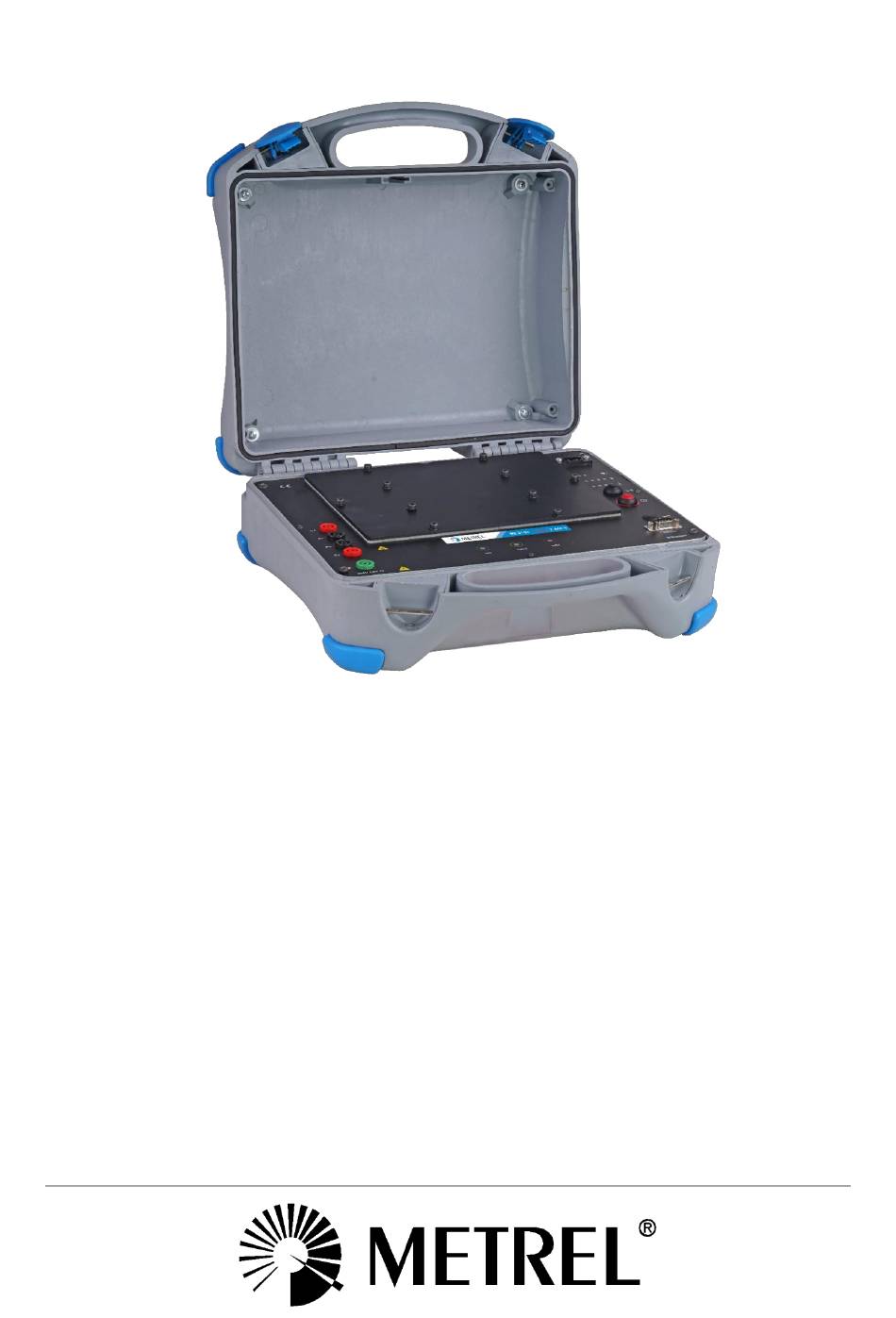

- Seite 1 Euro Z 440 V MI 3143 Bedienungsanleitung Version 1.1.1, Bestellnr. 20 752 924...
- Seite 2 ® ® Die Handelsnamen Metrel , Smartec , Eurotest und Auto Sequence sind in Europa und anderen Ländern eingetragene oder angemeldete Warenzeichen. Dieses Dokument darf ohne ausdrückliche schriftliche Genehmigung von METREL weder vervielfältigt noch in irgendeiner anderen Form genutzt werden.
-
Seite 3: Inhaltsverzeichnis
MI 3143 Euro Z 440 V Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Beschreibung ................... 5 Merkmale ...................... 5 Sicherheits- und Betriebshinweise ..............6 Warnungen und Hinweise ................6 Batterie und Aufladen des Li-Ion Batteriepack ..........9 2.2.1 Batterie Anzeige ..................9 Status Ladegerät ..................9 2.2.2... - Seite 4 MI 3143 Euro Z 440 V Inhaltsverzeichnis Erdpotenzial [U] ................... 29 9.2.1 U_B ...................... 29 Unter-Ergebnisse in Messfunktionen ............29 Prüfstrom ..................... 30 Allgemeine Daten ..................31 Anhang A. – Auswahltabelle der unterstützten Prüfgeräte ....... 32 Anhang B. – Kurzschlussstrom in 3 Phasen AC Systemen ......33...
-
Seite 5: Allgemeine Beschreibung
1 Allgemeine Beschreibung 1.1 Merkmale Der Euro Z 440 V (MI 3143) ist ein tragbares Batterie (Li-Ion) oder Netz betriebenes Messgerät mit ausgezeichneter IP-Schutzart: IP 65 (Gehäuse geschlossen), IP 54 (Gehäuse offen), geeignet für: Hochstrom Leitungs- und Schleifenimpedanz. Es wurde entwickelt und produziert mit dem umfangreichen Wissen und der Erfahrung die über viele Jahre durch die... -
Seite 6: Sicherheits- Und Betriebshinweise
Beachten Sie alle allgemein bekannten Vorsichtsmaßnahmen, um das Risiko eines Stromschlags beim Umgang mit gefährlichen Spannungen zu vermeiden! Beachten Sie, dass der Euro Z 440 V Hochstromimpedanz Adapter für den Einsatz in Umgebungen vorgesehen ist, in denen gefährliche Spannungen leicht zugänglich sind (z.B. Schaltanlagen, Kraftwerke)! ... - Seite 7 MI 3143 Euro Z 440 V Sicherheits- und Betriebshinweise Kennzeichnungen auf dem Messgerät: Lesen Sie die Bedienungsanleitung besonders aufmerksam. Das Symbol erfordert Handlung! Die Frontplatte kann überhitzen, wenn die schnelle Abfolge von hoch genauen Impedanzmessungen von Leitung zu Leitung durchgeführt wird.
- Seite 8 MI 3143 Euro Z 440 V Sicherheits- und Betriebshinweise Lassen Sie die Batterie nicht andauernd laden, wenn sie nicht benutzt wird. Wenn aus der Batterie Flüssigkeiten auslaufen, berühren Sie die Flüssigkeiten nicht. Bei Augenkontakt mit der Flüssigkeit, die Augen nicht reiben. Spülen Sie sofort ...
-
Seite 9: Batterie Und Aufladen Des Li-Ion Batteriepack
MI 3143 Euro Z 440 V Sicherheits- und Betriebshinweise 2.2 Batterie und Aufladen des Li-Ion Batteriepack Das Gerät wurde entwickelt, um von Lithium-Ionen-Akku oder mit dem Netzteil versorgt werden. 2.2.1 Batterie Anzeige Die Batterieanzeige zeigt den Ladezustand der Batterie. Drücken Sie zum Prüfen die Taste LED-Balkenanzeige. -
Seite 10: Vorladung
MI 3143 Euro Z 440 V Sicherheits- und Betriebshinweise Das typische Ladeprofil, das in diesem Prüfgerät verwendet wird, ist in Abbildung 2.2 dargestellt. Current Regulation LOWV CH/8 Precharge Fastcharge Safety Time Time Abbildung 2.2: Typisches Ladeprofil mit: ........Batterie Ladespannung ......... -
Seite 11: Li - Ion Batteriepack Richtlinien
MI 3143 Euro Z 440 V Sicherheits- und Betriebshinweise Charge Charge Charge Suspended Suspended ch/8 Temperature Abbildung Typisches Ladestrom /Temperaturprofil mit: ........Temperaturschwellenwert kalt (typ. -15°C) ......... Temperaturschwellenwert kühl (typ. 0°C) COOL ......... Temperaturschwellenwert warm (typ. +60°C) WARM ........Temperaturschwellenwert heiß (typ. +75°C) Das Ladegerät überwacht die Akkutemperatur. -
Seite 12: Angewandte Normen
Augenlid bis keine Anzeichen von Überresten der Flüssigkeit mehr zu sehen sind. Suchen Sie einen Arzt auf. 2.3 Angewandte Normen Das Euro Z 440 V Prüfgerät ist gemäß den folgenden Vorschriften gebaut und geprüft: Elektromagnetische Verträglichkeit (EMV) Elektrische Mess-, Steuer-, Regel- und Laborgeräte - EMV-... - Seite 13 MI 3143 Euro Z 440 V Sicherheits- und Betriebshinweise Hinweis zu EN- und IEC-Normen: Der Text dieses Handbuchs enthält Verweise auf europäische Normen. Alle Normen der Serie EN 6XXXX (z. B. EN 61010) entsprechen den IEC-Normen mit der gleichen Nummer (z.
-
Seite 14: Gerätebeschreibung
MI 3143 Euro Z 440 V Allgemeine Beschreibung 3 Gerätebeschreibung 3.1 Gerätegehäuse Das Messgerät ist in einem Kunststoffgehäuse untergebracht, das die Schutzklasse, die in den allgemeinen Spezifikationen definiert ist einhält. 3.2 Bedienfeld Das Bedienfeld ist unten in dargestellt. Abbildung 3.1 Abbildung 3.1: Das Bedienfeld... -
Seite 15: Zubehör
Das Zubehör besteht aus Standard- und Sonderzubehör. Optionales Zubehör kann auf Anfrage Siehe beigefügte Liste für Standardkonfigurationen und Optionen oder geliefert werden kontaktieren Sie Ihren Händler oder finden Sie auf der METREL Homepage: http://www.metrel.si 4.1 Standard Set: MI 3143 Euro Z 440 V ... -
Seite 16: Gerätebedienung
Gerätebedienung MI 3143 Euro Z 440 V 5 Bedienung des Prüfgeräts Grundsätzlich bietet das Gerät die Fernbedienung von METREL Prüfgeräten aus an, deren Prüffunktionen sind auch im Euro Z realisiert. 5.1 Allgemeine Bedeutung der Tasten LED Balkenanzeige-Taste wird verwendet für: Einschalten der Temperatur- und Batterieanzeige. -
Seite 17: Meldungen Am Master-Prüfgerät
Gerätebedienung MI 3143 Euro Z 440 V Anzeige der Batteriekapazität (LED-Balkenanzeige). Niedrig, Mittel, Gut, Voll 5.3 Meldungen am Master-Prüfgerät Warnung! Niedriger Batteriestand am Impedanzadapter Bestätigen Sie mit OK; schließen Sie die Stromversorgung an das Prüfgerät an und laden Sie die Batterie auf. -
Seite 18: Bedienung Des Master-Prüfgeräts
9-Pin-Buchse / PS 2 an das Master-Prüfgerät und das Euro Z Prüfgerät an. Siehe Abbildung 5.1 Abbildung 5.1: Anschluss des Euro Z 440 V an das Master-Prüfgerät über RS 232 oder Bluetooth (Beispiel MI 3152 und MI 3155) Schalten Sie das Master-Prüfgerät und das Euro Z Prüfgerät ein. - Seite 19 Gerätebedienung MI 3143 Euro Z 440 V Schließen Sie das EURO Z Prüfgerät am Prüfobjekt an. (Überprüfen Sie den Spannungsmonitor auf ordnungsgemäßen Anschluss. Verwenden Sie ggf. die Hilfebildschirme auf dem Master-Prüfgerät.) Drücken Sie für die Messung die Taste TEST / RUN / ENTER am Master-Prüfgerät.
-
Seite 20: Bedienung Des Amesm
Führen Sie die aMESM Anwendung auf dem Tablet oder Smartphone aus. Abbildung Anschluss der Euro Z 440 V an das aMESM Suchen Sie im Bluetooth Menü nach dem geeigneten Prüfgerät (ihr Euro Z Prüfgerät) und stellen Sie eine Verbindung her. Der korrekte Name besteht aus dem Prüfgerätetyp plus Seriennummer, z.B. -
Seite 21: Prüfungen Und Messungen
Prüfungen und Messungen MI 3143 Euro Z 440 V 6 Prüfungen und Messungen Mit dem MI 3143 Euro Z 440 V Prüfgerät können verschiedene Messungen durchgeführt werden. Der Bediener kann die geeigneten auswählen. 6.1 Impedanz Messungen [Z] Bei Messungen in der Nähe eines Leistungstransformators oder Induktivität, hat der induktive Teil der Impedanz einen erheblichen Einfluss auf den voraussichtlichen Fehler- / Kurzschlussstrom. -
Seite 22: Z Loop Mω Messung
Prüfungen und Messungen MI 3143 Euro Z 440 V �� − �� ���� ���������������� ������������ �� = �� �� �������� �������� mit: Z ........Impedanz ......Gemessene Spannung [ohne Last] UNLOADED ....... Gemessene Spannung [mit Last] LOADED ΔU ........Spannungseinbruch ........ -
Seite 23: Hochstrom Messung
Prüfungen und Messungen MI 3143 Euro Z 440 V mit: Z ........Impedanz ......Gemessene Spannung [ohne Last] UNLOADED ....... Gemessene Spannung [mit Last] LOADED ΔU ........Spannungseinbruch ........Prüfstrom test 6.1.3 Hochstrom Messung Die Messung kann zum Messen des Übergangswiderstandes (schlechte Kontakte) in einem stromführenden Verteiler oder einem Sicherungskasten angewendet werden. -
Seite 24: Erdpotenzial [U]
Prüfungen und Messungen MI 3143 Euro Z 440 V 6.2 Erdpotenzial [U] Messung Prüfmodus Prüfverfahren Grenzwert Spannung einzeln 4 - Leiter Verfügbare Erdpotentialmessungen mit dem MI 3143 Tabelle Hinweise (gemäß IEEE Std 81): Berührspannung - Allgemeine Definition. Die Potenzialdifferenz zwischen der GPR eines ... -
Seite 25: Kommunikation
MI3143 Euro Z 440 V Kommunikation 7 Kommunikation Das Euro Z Prüfgerät bietet zwei Kommunikationsschnittstellen für die Kommunikation mit dem Master-Instrument oder dem Android Gerät: RS-232 und Bluetooth. RS-232 Kommunikation Ein serielles Schnittstellenkabel ist erforderlich. Die folgenden Abbildungen zeigen den korrekten Anschluss. -
Seite 26: Wartung
Dadurch ist es möglich, das Euro Z Prüfgerät auf dem neuesten Stand zu halten, sogar wenn sich Normen oder Vorschriften ändern. Laden Sie die neueste Firmware vom Metrel Download Center herunter: https://www.metrel.si/en/downloads/ Die spezielle Aktualisierungssoftware - FlashMe führt Sie durch die Aktualisierungsprozedur. -
Seite 27: Technische Daten
MI 3143 Euro Z 440 V Technische Daten 9 Technische Daten 9.1 Impedanz [Z] Z Line mΩ, Z Loop mΩ 9.1.1 Messbereich entsprechend EN61557-3: 12,0 m … 19,99 Messprinzip ........... Spannungs- / Strommessung (synchrone Abtastung) Leitungsimpedanz Unsicherheit (* siehe Hinweise) Messbereich () -
Seite 28: Hoher Strom
MI 3143 Euro Z 440 V Technische Daten Die Messung wurde abgebrochen Beachten Sie angezeigte Warnungen und Nachrichten. 9.1.2 Hoher Strom Messprinzip ........... Spannungs- / Strommessung (synchrone Abtastung) Widerstand Unsicherheit (* siehe Hinweise) Messbereich () Auflösung (m) 0,1 m … 199,9 m (5 % des Ablesewerts + 3 m) -
Seite 29: Erdpotenzial [U]
MI 3143 Euro Z 440 V Technische Daten 9.2 Erdpotenzial [U] 9.2.1 U_B Messverfahren ..........Strom- / Spannungsmessung Spannung Messbereich (V) Auflösung (V) Unsicherheit (* siehe Hinweise) 0,0 … 199,9 Uberühr. berechneter Wert 200 … 999 Prüfmodus ............. einzeln Messspannungsbereich ......... 40 V … 470 V Messfrequenzbereich ........ -
Seite 30: Prüfstrom
MI 3143 Euro Z 440 V Technische Daten 9.4 Prüfstrom Messfunktion ............Z Line mΩ, Z Loop mΩ, Hoher Strom, U_B Der Prüfstrom (I ) wird wie folgt eingestellt: test �� ���� �� ± 15 % �������� ��������_�������� + ��_���������� + ��_int Prüfspannung (U... -
Seite 31: Allgemeine Daten
MI 3143 Euro Z 440 V Technische Daten 9.5 Allgemeine Daten Batteriestromversorgung ......7.2 V DC (4.4 Ah Li-Ion) Batterie Ladezeit..........typisch 3,0 h (Tiefentladung) Netzstromversorgung ........90 V … 260 V , 45 Hz … 65 Hz, 80 VA Überspannungskategorie ...... -
Seite 32: Anhang A - Unterstützte Prüfgeräte Auswahltabelle
Anhang A – Unterstützte Prüfgeräte Auswahltabelle MI 3143 Euro Z 440 V Auswahltabelle der unterstützten Anhang A. Prüfgeräte Unterstützte Prüfgeräte und Geräte sind: MI 3155 EurotestXD MI 3152 EurotestXC aMESM (Android App). Folgende Messfunktionen sind zur MI 3155... -
Seite 33: Anhang B - Kurzschlussströme In 3P Ac Systemen
Anhang B – Kurzschlussströme in 3p AC Systemen MI 3143 Euro Z 440 V Anhang B. Kurzschlussstrom in 3 Phasen AC Systemen Spannungsfaktor c gemäß der EN 60909-0 Nennspannung U Spannungsfaktor c Spannungssystem Maximaler Minimaler mit einer Toleranz Kurzschlussstrom Kurzschlussstrom (Toleranz) ±6 %...
