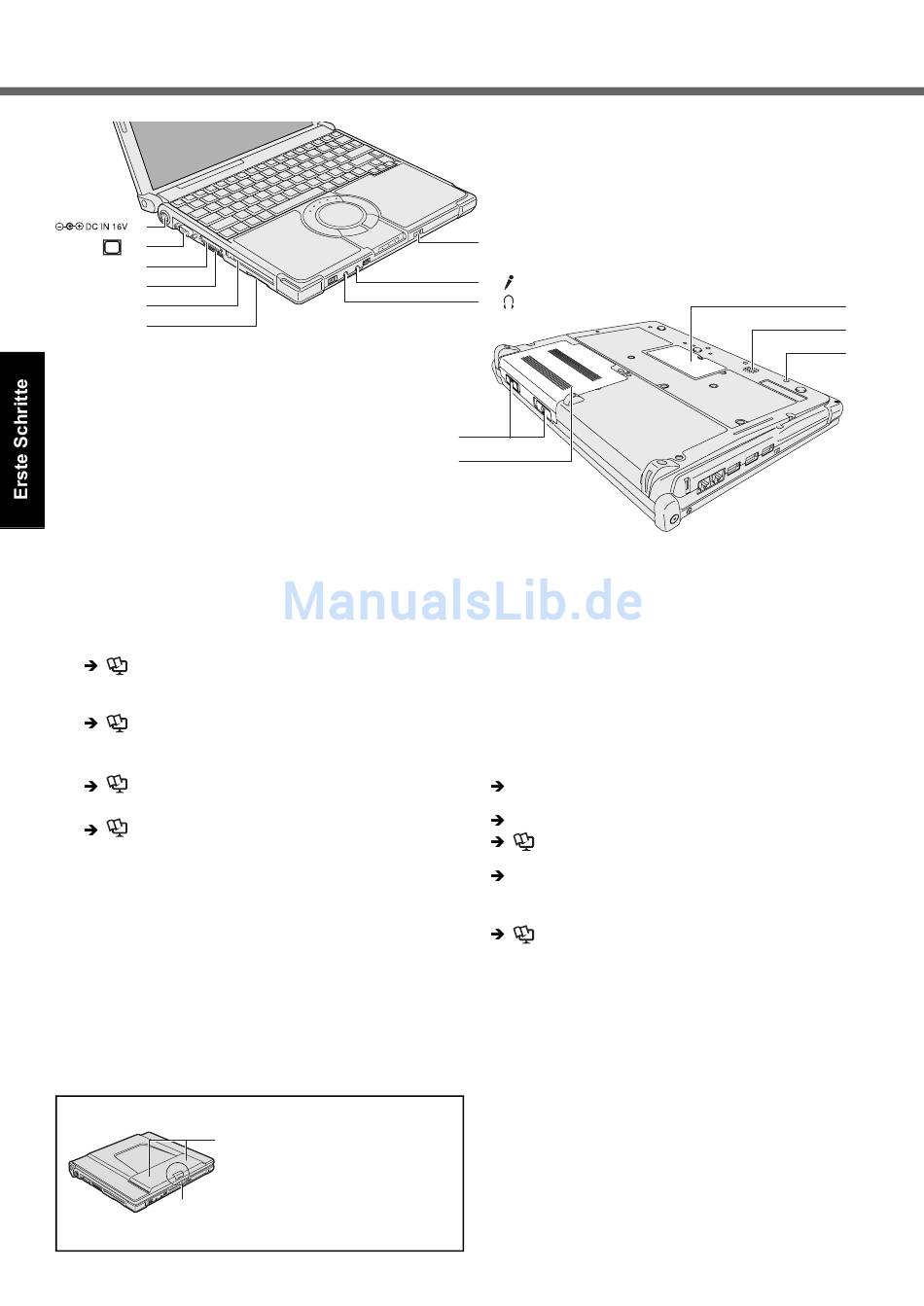

Beschreibung der Komponenten
A
B
C
EXT.
D
E
F
A :Netzteilbuchse
B :Anschluss für externes Display
Wenn der Mini-Portreplikator an den Computer ange-
schlossen ist, verbinden Sie das externe Display mit
dem Anschluss für das externe Display am Mini-Por-
treplikator. Sie können dann den Anschluss für das
externe Display am Computer nicht verwenden.
Reference Manual "External Display"
C :Anschlussstecker des Mini-Portreplikators
Schließen Sie den Mini-Portreplikator an (optional).
Reference Manual "Mini Port Replicator"
D :Entlüftungsöffnung
E : PC Card-Steckplatz
Reference Manual "PC Cards"
F : SD-Speicherkartensteckplatz
Reference Manual "SD/SDHC Memory Card"
G :Netz-/Auswurfschalter des CD/DVD-Laufwerks
• Schieben Sie den Schalter nach rechts, um die Disc-
Abdeckung zu öffnen.
• Schieben Sie den Schalter nach links, um das Lauf-
werk ein- bzw. auszuschalten.
H :Mikrofonbuchse
Ein Kondensatormikrofon kann verwendet werden. Bei
Verwendung anderer Mikrofontypen ist u.U. keine Ton-
zuleitung möglich, oder Fehlfunktionen können auftre-
ten.
• Verwenden Sie für Stereoaufnahmen ein Stereomikrofon:
Klicken Sie auf [Start] - [Alle Programme] - [Sound-
MAX] - [Control Panel], wählen Sie [Mikrofon], und
aktivieren Sie dann das Kontrollkästchen [Kein Filter]
unter [Mikrofonerweiterugen].
<Nur für das Modell mit drahtlosem WAN>
SIM-Kartensteckplatz
Siehe die zusätzlichen Anweisungen.
10
Wireless WAN-Antenne
G
H
I
J
K
• Bei Verwendung eines Monomikrofons mit einem Stecker
mit zwei Anschlüssen:
Klicken Sie auf [Start] - [Alle Programme] - [Sound-
MAX] - [Control Panel], wählen Sie [Mikrofon], und
aktivieren Sie dann das Kontrollkästchen [Sprachauf-
zeichnung] unter [Mikrofonerweiterugen]. Anderenfalls
findet die Tonaufnahme nur auf dem linken Kanal
statt.
I : Kopfhörerbuchse
Diese Buchse verwenden Sie zum Anschluss eines
Kopfhörers oder von Aktivlautsprechern. Wenn ein
Kopfhörer oder externe Lautsprecher angeschlossen
sind, wird kein Ton über die internen Lautsprecher
ausgegeben.
J : Batteriefach-Verriegelung
Seite 11
K :Akku
Seite 11
Reference Manual "Battery Power"
L : Steckplatz für RAM-Modul
Seite 20
M :Lautsprecher
N :Notauswurf-Öffnung
Reference Manual "CD/DVD Drive"
L
M
N
