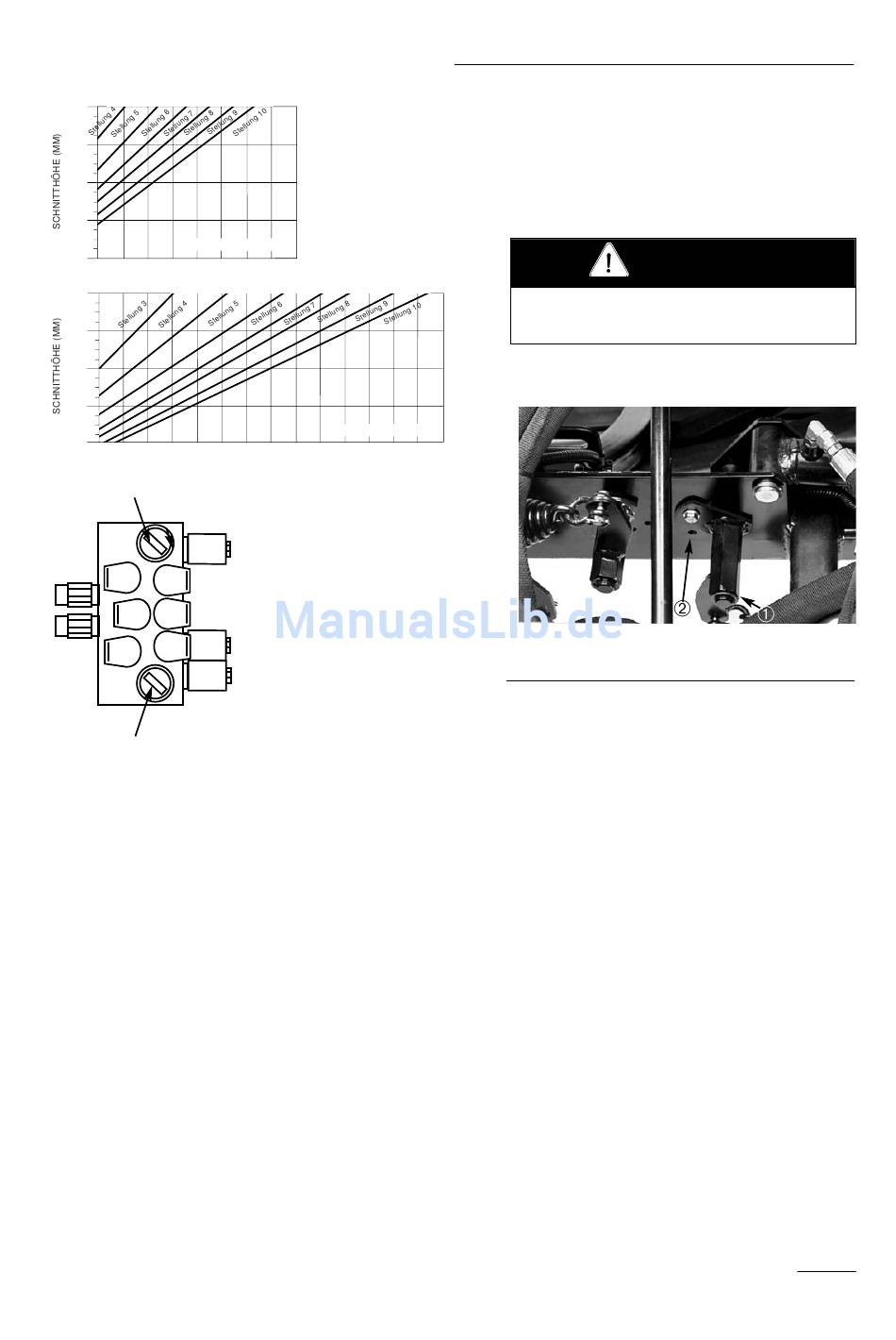

19.0
17.5
15.9
14.3
12.7
11.1
9.5
7.9
5-MESSER SPINDEL
6.4
3 4 5
MÄHGESCHWINDIGKEIT (km/h)
19.0
17.5
15.9
14.3
12.7
11.1
9.5
7.9
6.4
3 4 5
MÄHGESCHWINDIGKEIT (km/h)
Drehzahlregler – Spindel vorne
9
2
5
3
4
7
6
1
8
Drehzahlregler – Spindel hinten
Bild 19
DRUCKEINSTELLUNG –
HUBARM AB
Der nach unten auf jeden Schneidwerkhubarm durch
eine Feder ausgeübte Druck läßt sich zum Anpassen
an die jeweiligen Rasenbedingungen ausgleichen.
Ein stärkerer Abwärtsdruck drückt die Schneidwerke
fester auf den Boden, wenn schneller gemäht wird,
und trägt zum Beibehalten eines gleichmäßigen
Erscheinungsbildes des geschnittenen Rasens in
unebenem Gelände oder auf mattierten Flächen bei.
Jede abwärts wirkende Feder läßt sich in eine von
vier möglichen Einstellungen bringen. Jedes
Inkrement erhöht oder reduziert den Abwärtsdruck
auf das Schneidwerk um jeweils 3 kg.
1. Stellen Sie die Maschine auf eine ebene Fläche,
dann senken Sie die Schneidwerke ab, stellen
6 7
8-MESSER SPINDEL
6 7 8 9
Magnetventil
Strom Drahtfarbe
Magnetventil Draht
Kennung
1 Rosa/Blau
2 Braun/Weiß
3 Orange/Blau
4 Gelb/Schwarz
5 Gelb/Weiß
6 Orange/Rot
7 Gelb/Blau
8 Schwarz/Rot
9 Braun/Weiß
den Motor ab, aktivieren die Feststellbremse
und ziehen den Zündschlüssel.
2. Entfernen Sie die Bodenplatte vor dem Fahrer-
sitz und öffnen die Motorhaube, um Zugang zu
allen (5) Federn zu erhalten.
Die Federn sind gespannt, gehen Sie deshalb
bei der Einstellung vorsichtig vor.
3. Setzen Sie einen Maulschlüssel am Sechskant
des Federbefestigungsprofils an.
10
1. Sechskant – Federbefestigung
2. Befestigungsteil
4. Entfernen Sie die Sechskantmutter und
Sicherungsmutter, mit denen das Befestigungs-
teil abgesichert wird, während die Sechskant-
welle zum Entspannen der Feder gedreht wird.
5. Bewegen Sie das Befestigungsteil der Feder in
die gewünschte Position, und drehen Sie die
Sechskant- und Sicherungsmuttern wieder auf,
während die Sechskantwelle zum Spannen der
Feder gedreht wird.
ABSCHLEPPEN DER ZUG-
MASCHINE
Wenn die Maschine aus irgendeinem Grund abge-
schleppt werden muß, darf das Abschleppen nur
vorwärts und höchstens mit 16 km/h erfolgen.
Anmerkung: Wird diese Abschleppgrenze über-
schritten, kann das hydrostatische Getriebe einen
schweren Schaden erleiden.
VORSICHT
Bild 20
Betrieb
19
