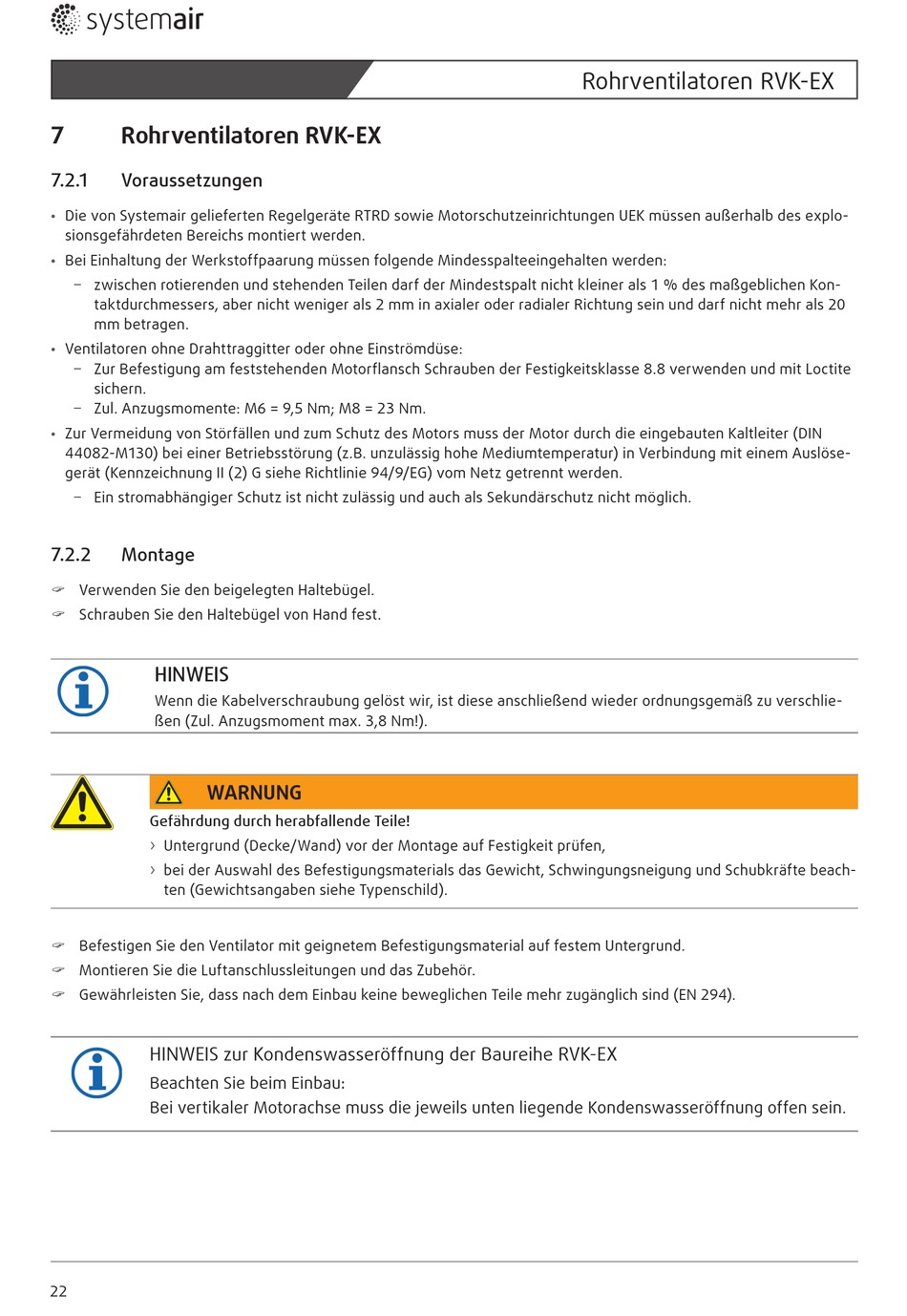

7

Rohrventilatoren RVK-EX

7.2.1

Voraussetzungen

•
Die von Systemair gelieferten Regelgeräte RTRD sowie Motorschutzeinrichtungen UEK müssen außerhalb des explo-
sionsgefährdeten Bereichs montiert werden.
• Bei Einhaltung der Werkstoffpaarung müssen folgende Mindesspalteeingehalten werden:
–
zwischen rotierenden und stehenden Teilen darf der Mindestspalt nicht kleiner als 1 % des maßgeblichen Kon-
taktdurchmessers, aber nicht weniger als 2 mm in axialer oder radialer Richtung sein und darf nicht mehr als 20
mm betragen.
• Ventilatoren ohne Drahttraggitter oder ohne Einströmdüse:
–
Zur Befestigung am feststehenden Motorfl ansch Schrauben der Festigkeitsklasse 8.8 verwenden und mit Loctite
sichern.
–
Zul. Anzugsmomente: M6 = 9,5 Nm; M8 = 23 Nm.
•
Zur Vermeidung von Störfällen und zum Schutz des Motors muss der Motor durch die eingebauten Kaltleiter (DIN
44082-M130) bei einer Betriebsstörung (z.B. unzulässig hohe Mediumtemperatur) in Verbindung mit einem Auslöse-
gerät (Kennzeichnung II (2) G siehe Richtlinie 94/9/EG) vom Netz getrennt werden.
–
Ein stromabhängiger Schutz ist nicht zulässig und auch als Sekundärschutz nicht möglich.
7.2.2 Montage
 Verwenden Sie den beigelegten Haltebügel.
 Schrauben Sie den Haltebügel von Hand fest.
HINWEIS
Wenn die Kabelverschraubung gelöst wir, ist diese anschließend wieder ordnungsgemäß zu verschlie-
ßen (Zul. Anzugsmoment max. 3,8 Nm!).
WARNUNG
Gefährdung durch herabfallende Teile!
›
Untergrund (Decke/Wand) vor der Montage auf Festigkeit prüfen,
›
bei der Auswahl des Befestigungsmaterials das Gewicht, Schwingungsneigung und Schubkräfte beach-
ten (Gewichtsangaben siehe Typenschild).
 Befestigen Sie den Ventilator mit geignetem Befestigungsmaterial auf festem Untergrund.
 Montieren Sie die Luftanschlussleitungen und das Zubehör.
 Gewährleisten Sie, dass nach dem Einbau keine beweglichen Teile mehr zugänglich sind (EN 294).
HINWEIS zur Kondenswasseröffnung der Baureihe RVK-EX
Beachten Sie beim Einbau:
Bei vertikaler Motorachse muss die jeweils unten liegende Kondenswasseröffnung offen sein.
22
