11.
12.
13.
OMEGA Mifare IES-RF-Master-Set
Montage (Version bohrungsfreie Montage)

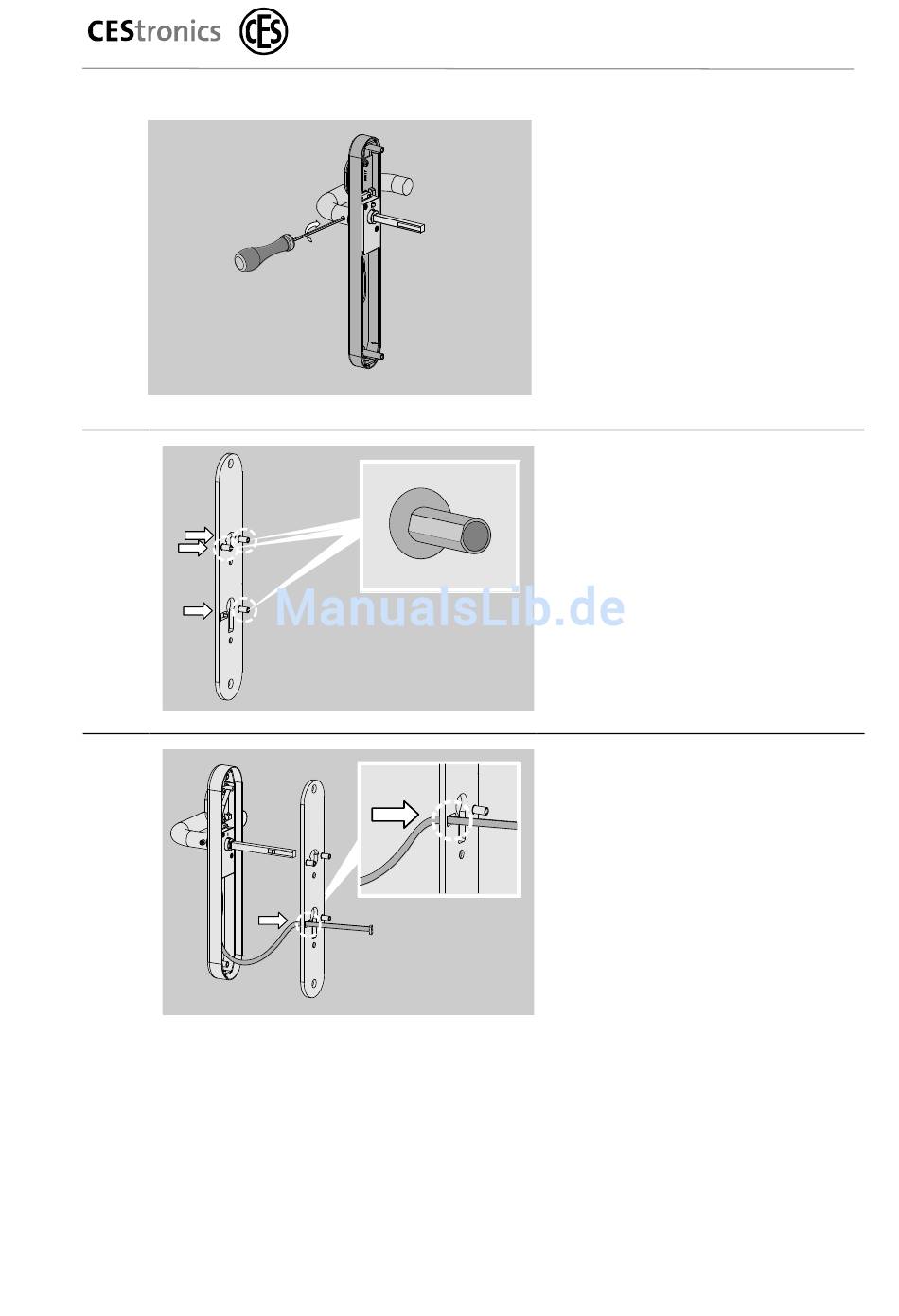

Befestigen Sie die

Innensechskant-
schraube vom Drücker
des Außenbeschlages
mit dem Innensechs-
kantschlüssel 3 mm.
Pressen Sie drei

Einpressmuttern mit
einem geeigneten
Einpresswerkzeug auf
der Außenplatte ein.
Benutzen Sie dafür die

drei vorgesehenen
Bohrungen, wie in der
Abbildung dargestellt.
Führen Sie die Kabel

vom Außenschild durch
den vorgesehenen
Ausschnitt in der
Außenplatte, wie in der
Abbildung dargestellt.
47
