CEStronics OMEGA Mifare IES-RF-Master-Set Montage- Und Bedienungsanleitung Seite 45

In den nachfolgenden Beispielen wird die Montage ohne
Vierkant dargestellt, um die Abbildungen anschaulicher zu
zeigen.
6.
7.
8.
OMEGA Mifare IES-RF-Master-Set

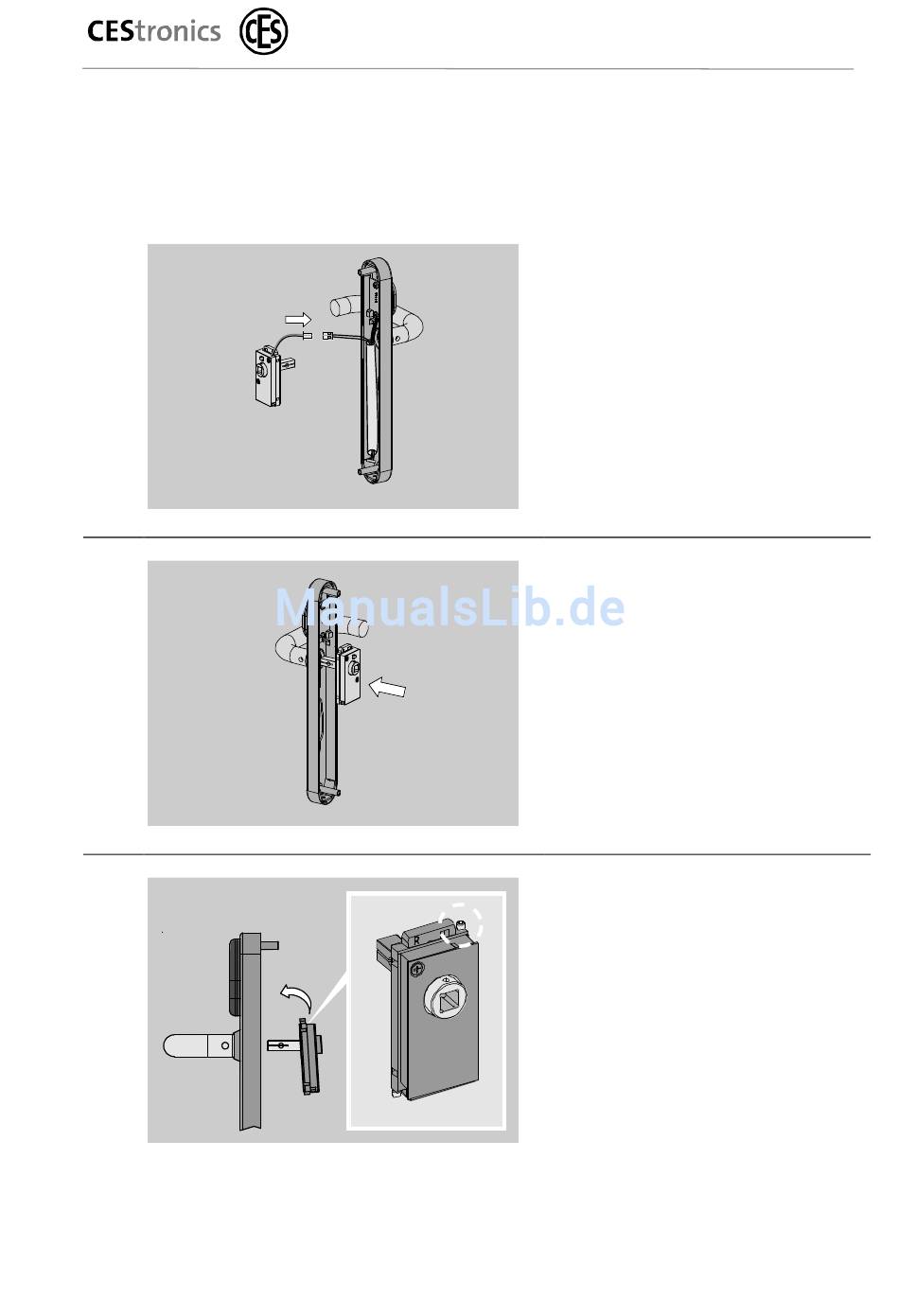

Montage (Version bohrungsfreie Montage)
Verbinden Sie die

Kupplungseinheit mit
der Steckverbindung
aus der Schlauch-
leitung.
Stecken Sie die

Kupplungseinheit in
den Außenbeschlag
ein.
Stellen Sie sicher,

dass das Kabel nicht
eingequetscht wird.
Montieren Sie die

Kupplungseinheit mit
dem gekippten oberen
Ende in das
Außenschild.
Stellen Sie sicher,

dass das obere
Silikonlager in der
Lasche liegt.
