Montage (Grundversion)
Sie müssen jetzt den Richtungsgeber der Kupplungseinheit
nach Ihren Bedürfnissen einstellen und montieren:
2.
3.
Um das Einschieben des Richtungsgebers (3) zu
erleichtern, müssen Sie den Vierkant (5) der
Kupplungseinheit (4) bei einer rechten Tür gegen
und bei einer linken Tür im Uhrzeigersinn bis zum
Anschlag drehen.
28
Stellen Sie fest,
welchen Richtungs-
geber Sie benötigen:
Benutzen Sie für eine
Drückerbetätigung
nach oben und unten
die Ausführung (1).
Benutzen Sie für eine
Drückerbetätigung nur
nach unten die
Ausführung (2).
Schieben Sie den
gewählten Richtungs-
geber (3)
entsprechend Ihrer
gewünschten Türart
von oben in die
Kupplungseinheit (4)
ein.

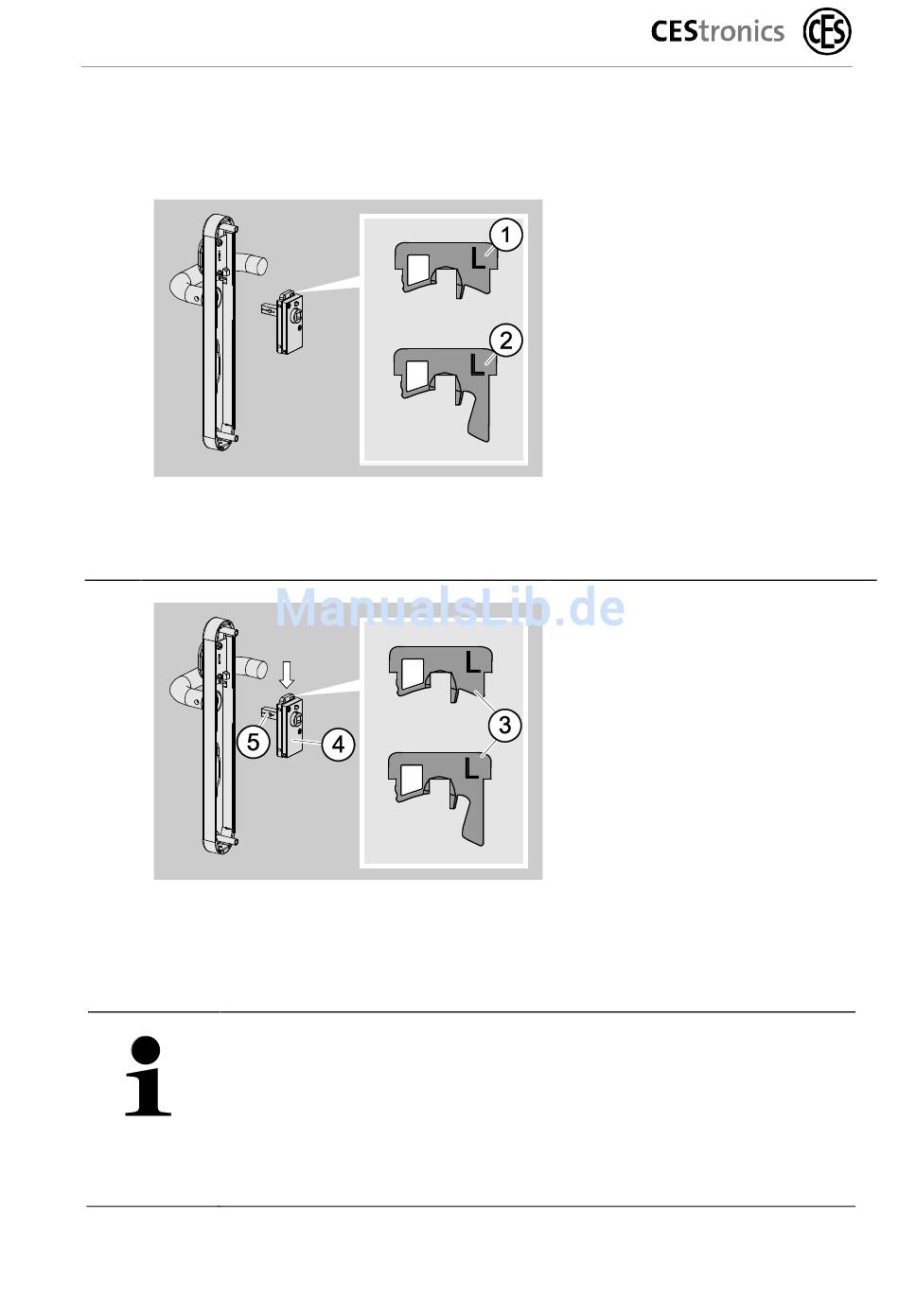

Beachten Sie für den
richtigen Einbau die
nachfolgenden beiden
Zeichnungen.
