Montage (Version bohrungsfreie Montage)
Sie müssen jetzt den Richtungsgeber der Kupplungseinheit

nach Ihren Bedürfnissen einstellen und montieren:
2.
3.
Um das Einschieben des Richtungsgebers (3) zu
erleichtern, müssen Sie den Vierkant (5) der

Kupplungseinheit (4) bei einer rechten Tür gegen
und bei einer linken Tür im Uhrzeigersinn bis zum
Anschlag drehen.
42
Stellen Sie fest, welchen

Richtungsgeber Sie
benötigen:
Benutzen Sie für eine

Drückerbetätigung
nach oben und unten
die Ausführung (1).
Benutzen Sie für eine

Drückerbetätigung nur
nach unten die
Ausführung (2).
Schieben Sie den

gewählten
Richtungsgeber (3)
entsprechend Ihrer
gewünschten Türart
von oben in die
Kupplungseinheit (4)
ein.

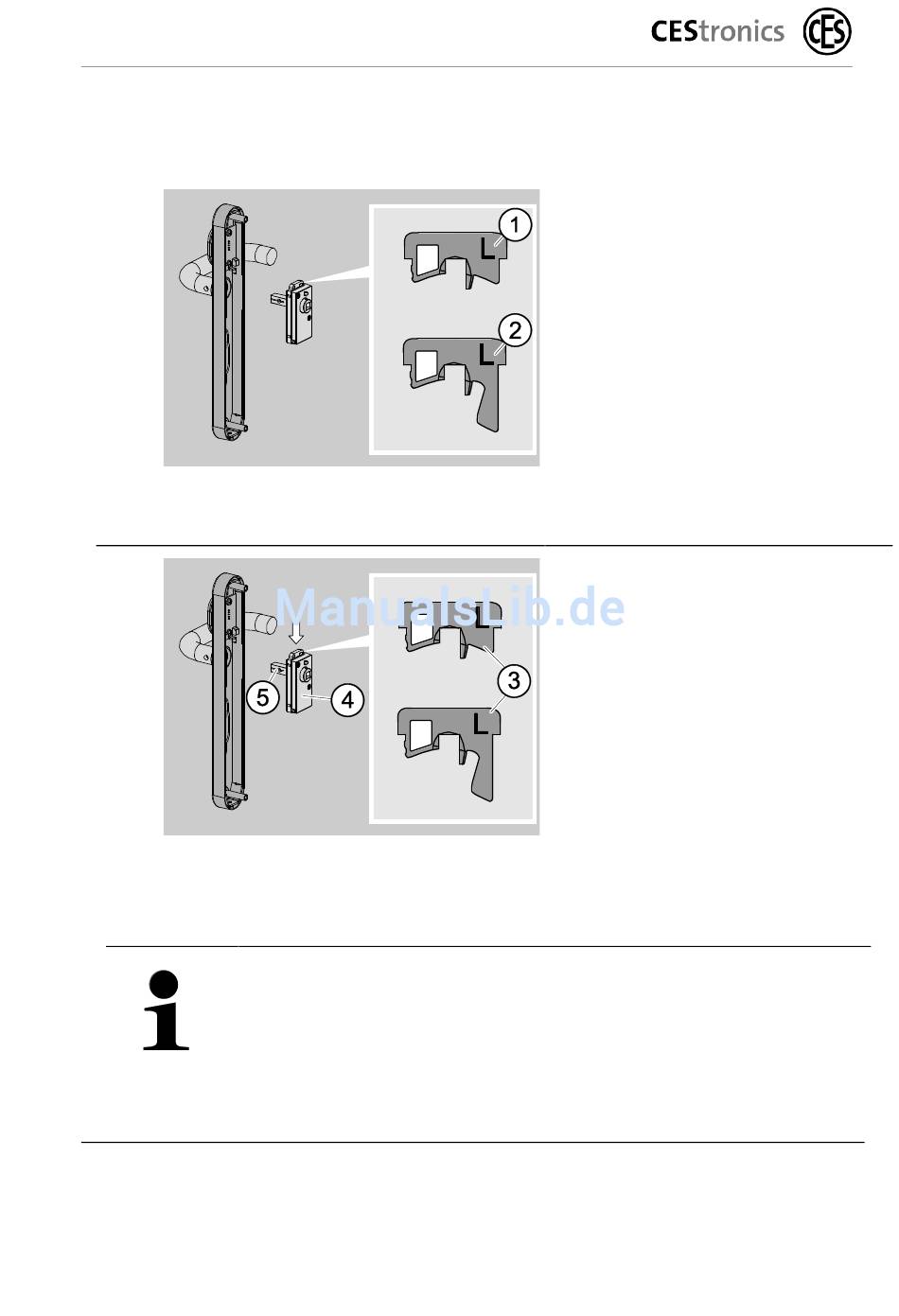

Beachten Sie für den

richtigen Einbau die
nachfolgenden beiden
Zeichnungen.
