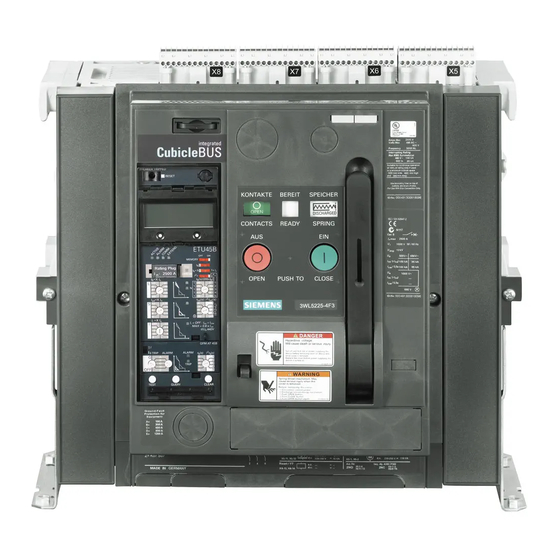

Siemens SENTRON 3WL Funktionshandbuch
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Router
  5. SENTRON 3WL
  6. Funktionshandbuch

Siemens SENTRON 3WL Funktionshandbuch

Vorschau ausblenden Andere Handbücher für SENTRON 3WL:
Inhaltsverzeichnis

Werbung

Quicklinks

SENTRON 3WL / 3VL
Bausteinbibliothek für SIMATIC PCS 7 V1.0
Funktionshandbuch
11/2008
•
SIMATIC

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SENTRON 3WL

Inhaltszusammenfassung für Siemens SENTRON 3WL

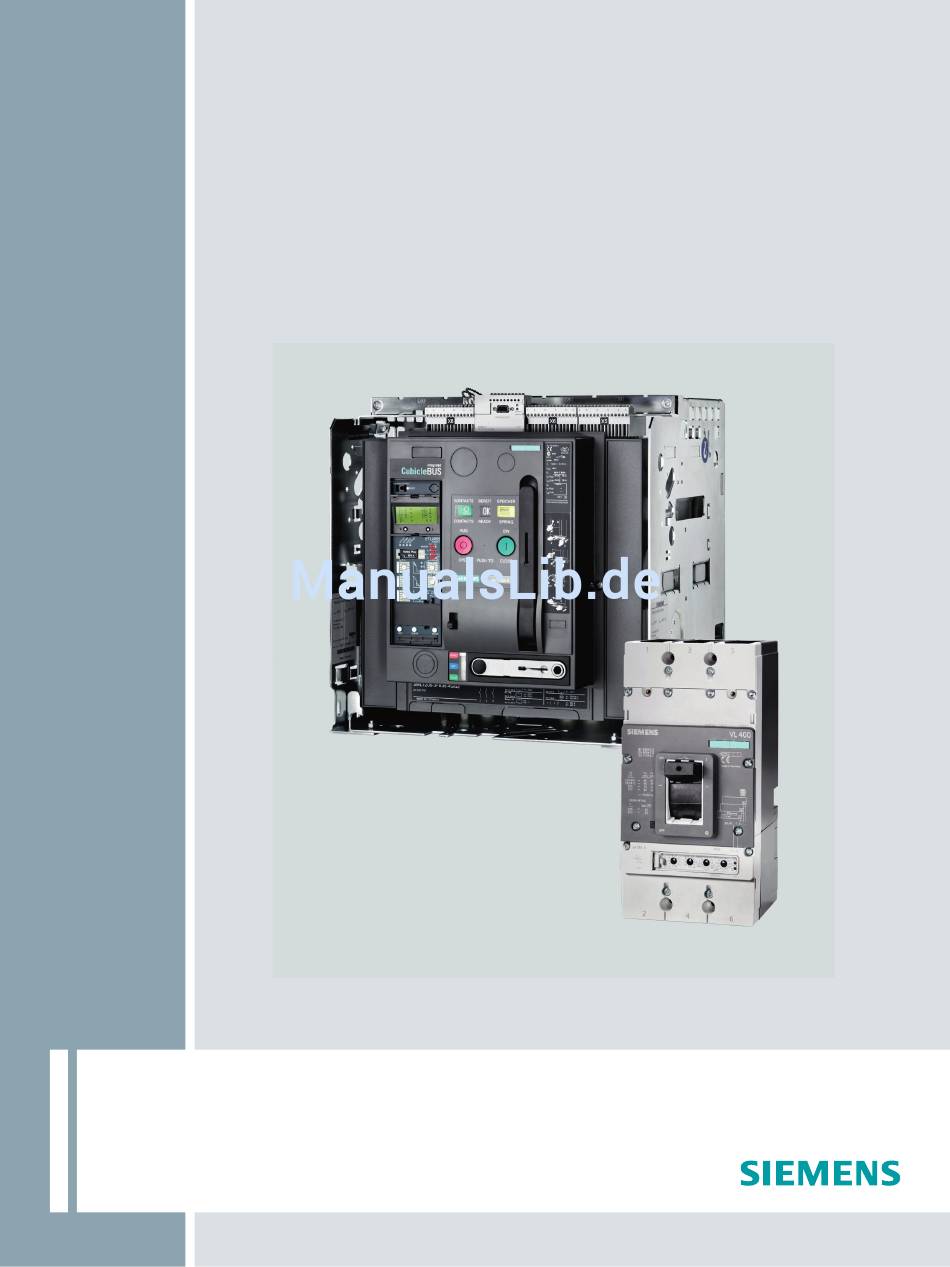

  • Seite 1 SENTRON 3WL / 3VL Bausteinbibliothek für SIMATIC PCS 7 V1.0 Funktionshandbuch 11/2008 • SIMATIC...
