HINWEIS: Das Dichtungsmittel muss 6 mm (
Oberseite des Rumpfes hinaus aufgetragen werden, um den
Rumpf abzudichten und die Mutter für den Rumpf zu sichern.
2
Wählen Sie eine Option:
• Wenn Sie keinen Anpassblock verwenden, schieben Sie
die Isolierhülse auf das Gehäuse, und tragen Sie
Dichtungsmittel auf die Hülse auf, die den Rumpf
berühren wird. Füllen Sie die Lücken in und um die Hülsen
auf.
• Wenn Sie einen Anpassblock verwenden, schieben Sie
die Isolierhülse über die eingesetzte Seitenwand des
Gehäuses so weit wie möglich nach unten, und tragen Sie
an der Außenseite der Manschette seewassertaugliches
Dichtungsmittel in einer Schicht von 2 mm (
Füllen Sie die Lücken im Anpassblock und im Stützblock
auf.

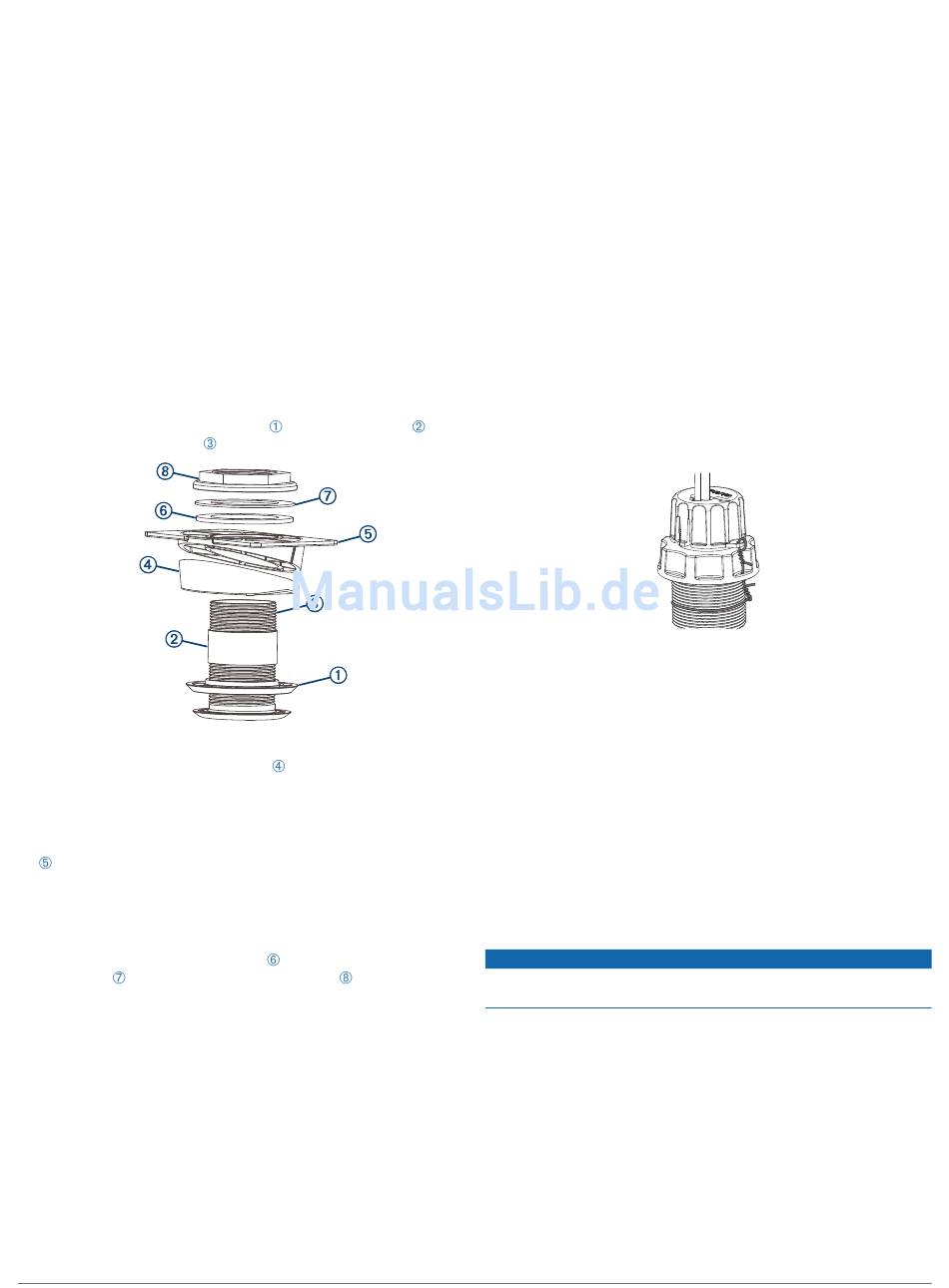

Installieren der Durchbruchfassung in einem
Metallrumpf mit einem Anpassblock
Diese Anweisungen sollten von zwei Personen durchgeführt
werden, wobei sich eine Person außerhalb des Schiffs und eine
Person im Schiff befindet.
1
Setzen Sie eine Unterlegscheibe
die Durchbruchfassung
2
Drehen Sie das Durchbruchgehäuse von der Außenseite des
Rumpfes durch den Anpassblock
um überschüssiges Dichtungsmittel herauszudrücken.
3
Richten Sie die lange Seite des Anpassblocks parallel auf die
Mittellinie des Boots aus.
4
Schieben Sie auf der Innenseite des Rumpfes den Stützblock
auf die Durchbruchfassung, sodass er sicher innen am
Rumpf platziert ist.
Die Pfeile müssen in Richtung des Bugs des Boots weisen.
5
Sichern Sie auf der Innenseite des Rumpfes mit einer
Wasserpumpenzange oder einem Rollgabelschlüssen und
der Unterlegscheibe aus Gummi
Kunststoff
und der Mutter für den Rumpf
an dem Durchbruchgehäuse.
6
Bevor das Dichtungsmittel erhärtet, entfernen Sie
überschüssiges Dichtungsmittel vom Anpassblock und von
der Außenseite des Rumpfes, damit der Wasserfluss am
Geber nicht behindert wird.
Installieren des Durchbruchgehäuses in einem
Metallrumpf ohne Anpassblock
Diese Anweisungen sollten von zwei Personen durchgeführt
werden, wobei sich eine Person außerhalb des Schiffs und eine
Person im Schiff befindet.
1
Drehen Sie das Durchbruchgehäuse von der Außenseite des
Rumpfes durch die Lagerbuchse und das Montageloch, um
überschüssiges Dichtungsmittel herauszudrücken.
6
1
/
Zoll) über die
4
1
/
Zoll) auf.
16
und Lagerbuchse
auf.
und das Montageloch,
, der Unterlegscheibe aus
den Stützblock
2
Sichern Sie auf der Innenseite des Rumpfes mit einer
Wasserpumpenzange oder einem Rollgabelschlüssel die
Mutter für den Rumpf, die Unterlegscheibe aus Kunststoff
und die Unterlegscheibe aus Gummi am
Durchbruchgehäuse.
3
Bevor das Dichtungsmittel erhärtet, entfernen Sie
überschüssiges Dichtungsmittel von der Außenseite des
Rumpfes, damit der Wasserfluss am Geber nicht behindert
wird.
Installieren des Gebers in der Durchbruchfassung
Überprüfen Sie vor der Installation des Gebers die
Dichtungsringe, und ersetzen Sie diese, falls sie verschlissen
oder beschädigt sind.
1
Tragen Sie ein Schmiermittel (im Lieferumfang enthalten) auf
die Dichtungsringe und auf das Loch des Gehäuses auf.
2
Setzen Sie den Geber in das Gehäuse ein, und richten Sie
den Pfeil oben auf dem Geber auf den Bug aus.
3
Achten Sie darauf, dass der Pfeil auf den Bug ausgerichtet
bleibt, und ziehen Sie den Verschluss an.
HINWEIS: Ziehen Sie den Verschluss nicht zu fest an.
4
Führen Sie ein Ende des Sicherheitsdrahts durch die Mutter
auf
und den Verschluss, und wickeln Sie das Ende um eben
diesen Draht.
5
Achten Sie darauf, dass der Draht gespannt ist. Wickeln Sie
das lose Ende des Sicherheitsdrahts um das Gehäuse.
6
Führen Sie den Draht gerade nach oben durch die andere
Seite des Verschlusses.
7
Führen Sie den Draht erneut durch dasselbe Loch, und
wickeln Sie das Ende des Drahts um eben diesen Draht.
8
Kürzen Sie den Sicherheitsdraht bei Bedarf.
9
Führen Sie das Geberkabel zum Kartenplotter.
HINWEIS: Verwenden Sie entsprechende
Befestigungsmittel, um das Strom- und das Netzwerkkabel
zu befestigen. Die Sicherung der Kabel verlängert die
Nutzungsdauer.
Wartung
Testen der Installation
Überprüfen Sie das Boot auf Undichtigkeiten, bevor Sie es für
längere Zeit im Wasser lassen.
Da zur Übertragung des Echolotsignals Wasser erforderlich ist,
muss sich der Geber im Wasser befinden, um ordnungsgemäß
zu funktionieren. Wenn sich der Geber außerhalb des Wassers
befindet, können keine Tiefen- oder Entfernungsmessungen
erstellt werden. Überprüfen Sie beim Zuwasserlassen des Boots
die Schraubenlöcher unterhalb der Wasserlinie auf
Undichtigkeiten.
Antifouling-Farbe
Zum Schutz von Metallrümpfen vor Korrosion und zur
Verlangsamung des Wachstums von Organismen, die die
Leistung und Widerstandsfähigkeit eines Schiffs beeinträchtigen
können, sollten Sie alle sechs Monate eine Antifouling-Farbe auf
Wasserbasis auf den Rumpf des Schiffs auftragen.
