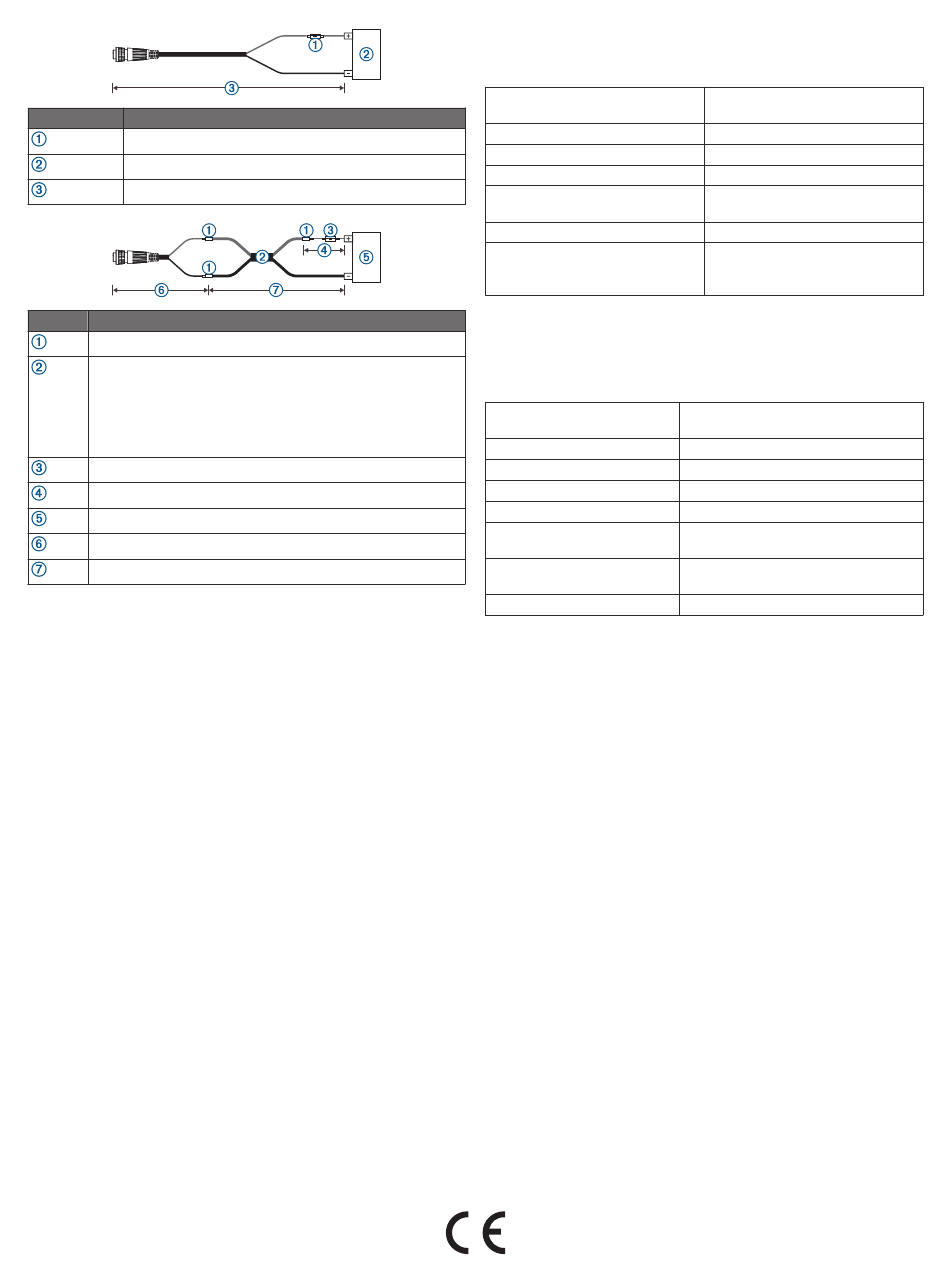

Element Beschreibung
Sicherung
Akku
2,7 m (9 Fuß), keine Verlängerung
Element Beschreibung
Verdrillung
• Verlängerungsleitung nach AWG 10 (5,26 mm²), bis zu
4,6 m (15 Fuß)
• Verlängerungsleitung nach AWG 8 (8,36 mm²), bis zu 7 m
(23 Fuß)
• Verlängerungsleitung nach AWG 6 (13,29 mm²), bis zu
11 m (36 Fuß)
Sicherung
20,3 cm (8 Zoll)
Akku
20,3 cm (8 Zoll)
Maximale Verlängerung von 11 m (36 Fuß)
Kalibrieren des Kompasses
Zum Kalibrieren des Kompasses muss der Geber am Schaft in
einem ausreichenden Abstand zum Elektro-Bootsmotor
installiert werden, um magnetische Störungen zu vermeiden.
Außerdem muss er sich im Wasser befinden. Die Kalibrierung
muss so gut sein, dass der interne Kompass aktiviert wird.
HINWEIS: Zum Verwenden des Kompasses müssen Sie den
Geber am Heckspiegel oder am Schaft des Elektro-Bootsmotors
montieren. Der Kompass funktioniert u. U. nicht, wenn der
Geber am Motor montiert wird.
HINWEIS: Sie erzielen die besten Ergebnisse mit einem
Steuerkurssensor wie dem SteadyCast
Sie können das Boot vor der Kalibrierung wenden, allerdings
müssen Sie das Boot während der Kalibrierung 1,5-mal drehen.
1
Wählen Sie in einer entsprechenden Echolotansicht die
Option MENU > Echoloteinstellungen > Installation.
2
Wählen Sie bei Bedarf die Option AHRS verw., um den
AHRS-Sensor zu aktivieren.
3
Wählen Sie Kompasskalibrierung.
4
Folgen Sie den Anweisungen auf dem Display.

Wartung

Reinigen des Gebers
Marines Fouling tritt schnell auf und kann die Leistung des
Geräts einschränken.
1
Entfernen Sie den Anwuchs mit einem weichen Tuch und
einem milden Reinigungsmittel.
2
Wischen Sie das Gerät trocken.
™ Steuerkurssensor.
support.garmin.com

Technische Daten

Technische Daten: Panoptix LiveScope LVS32
Größe (L x H x B)
Gewicht (nur Geber)
Frequenzen
Betriebstemperatur
Lagertemperatur
Maximale Tiefe/Distanz*
Sichtfeld
* Je nach Salzgehalt des Wassers, Bodentyp und anderen
Wasserbedingungen.
Technische Daten: Panoptix LiveScope GLS 10
Echolotmodul
Abmessungen (B x H x T)
Gewicht
Betriebstemperatur
Lagertemperatur
Stromversorgung
Leistungsaufnahme
Sicherheitsabstand zum
Kompass
Datenausgabe
Open-Source-Softwarelizenzen
Zum Anzeigen der in diesem Produkt verwendeten Open-
Source-Softwarelizenzen besuchen Sie
/open-source/linux/.
© 2018 Garmin Ltd. oder deren Tochtergesellschaften
Garmin ® und das Garmin Logo sind Marken von Garmin Ltd. oder deren
Tochtergesellschaften und sind in den USA und anderen Ländern eingetragen.
ActiveCaptain , LiveScope , Panoptix
™ ™
oder deren Tochtergesellschaften. Diese Marken dürfen nur mit ausdrücklicher
Genehmigung von Garmin verwendet werden.
Android ist eine Marke von Google Inc. Apple
™
den USA und anderen Ländern eingetragen. Wi‑Fi
Fi Alliance Corporation. Windows ® ist eine in den USA und anderen Ländern
eingetragene Marke der Microsoft Corporation. Weitere Marken und Markennamen sind
Eigentum ihrer jeweiligen Inhaber.
136,4 x 96,5 x 44,5 mm (5,37 x
3,8 x 1,75 Zoll)
850 g (1,87 lbs)
530 bis 1,1 MHz
0 °C bis 40 °C (32 °F bis 104 °F)
-40 °C bis 85 °C (-40 °F bis
185 °F)
61 m (200 Fuß)
Von vorne nach hinten: 135 Grad
Von einer Seite zur anderen:
20 Grad
245 x 149 x 65 mm (9,7 x 5,9 x
2,6 Zoll)
1,96 kg (4,33 lbs)
-15 °C bis 70 °C (5 °F bis 158 °F)
-40 °C bis 85 °C (-40 °F bis 185 °F)
10 bis 32 V Gleichspannung
21 W (normaler Gebrauch),
mindestens 24 mW, maximal 58 W
178 mm (7 Zoll)
Garmin Marinenetzwerk
developer.garmin.com
