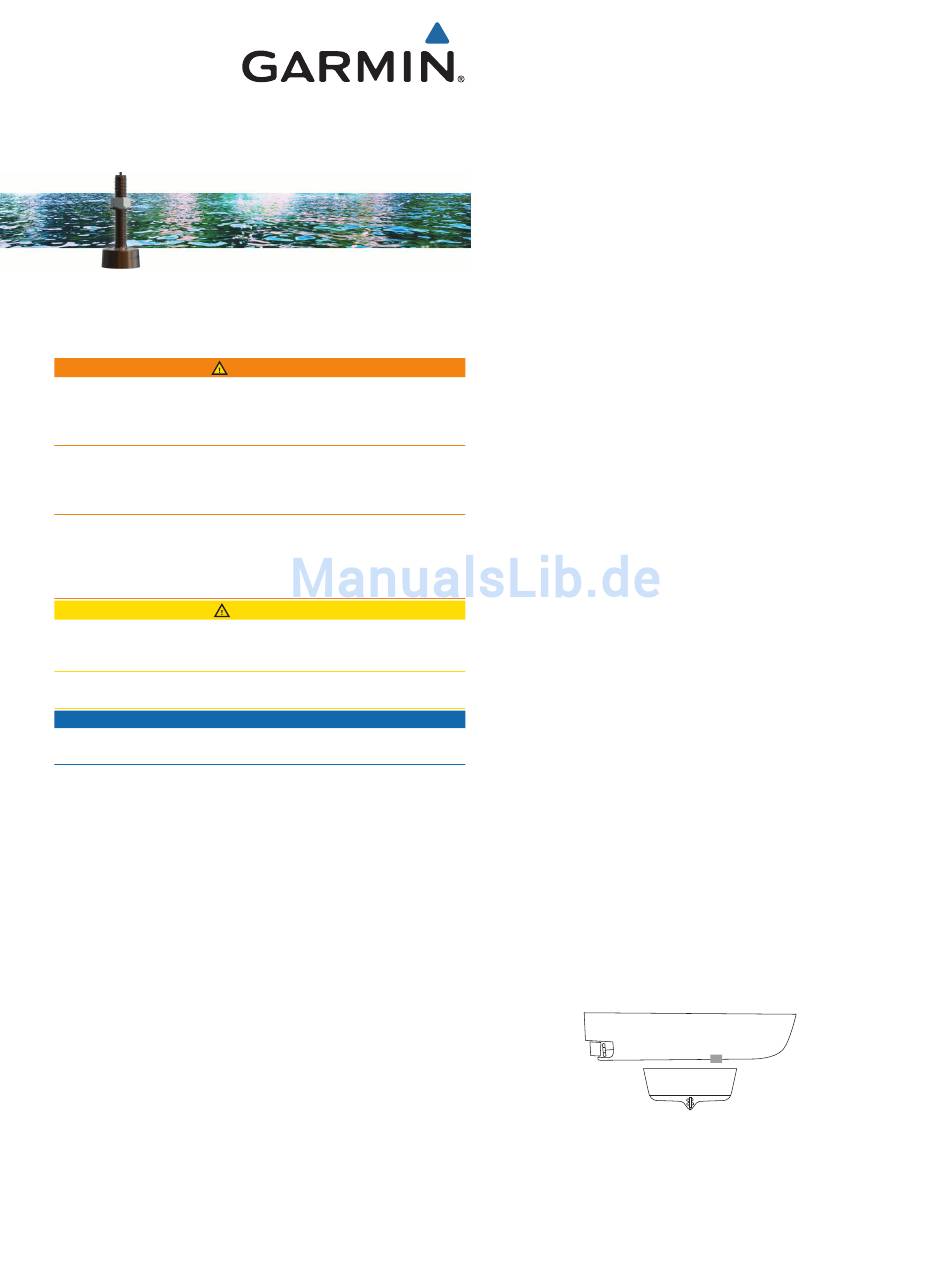

GT15M-TH Geber
Installationsanweisungen
Wichtige Sicherheitsinformationen
WARNUNG
Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen in der Anleitung Wichtige Sicherheits- und
Produktinformationen, die dem Kartenplotter oder Fishfinder
beiliegt.
Das Gerät muss mit mindestens einer der mitgelieferten
Antirotationsschrauben montiert werden. Andernfalls könnte sich
das Gerät drehen, wenn das Boot in Bewegung ist, und das
Schiff könnte beschädigt werden.
Sie sind für den sicheren und umsichtigen Betrieb des Boots
verantwortlich. Mit einem Echolot erhalten Sie eine bessere
Übersicht über die Situation im Wasser unter dem Boot. Es
befreit Sie nicht von der Verantwortung, das Wasser um das
Boot bei der Navigation zu beobachten.
Wenn die Installation und Wartung des Geräts nicht
entsprechend diesen Anweisungen vorgenommen wird, könnte
es zu Schäden oder Verletzungen kommen.
Tragen Sie beim Bohren, Schneiden und Schleifen immer
Schutzbrille, Gehörschutz und eine Staubschutzmaske.
HINWEIS
Prüfen Sie beim Bohren oder Schneiden stets die andere Seite
der zu bearbeitenden Fläche.
Sie müssen sich beim Einbau des Garmin
Anweisungen halten, um die bestmögliche Leistung zu erzielen
und eine Beschädigung des Boots zu vermeiden.
Lesen Sie die gesamten Installationsanweisungen, bevor Sie mit
der Installation beginnen. Sollten bei der Installation Probleme
auftreten, wenden Sie sich an den Support von Garmin.
Registrieren des Geräts
Helfen Sie uns, unseren Service weiter zu verbessern, und
füllen Sie die Online-Registrierung noch heute aus.
• Rufen Sie die Website
my.garmin.com/registration
• Bewahren Sie die Originalquittung oder eine Kopie an einem
sicheren Ort auf.
Software-Update
Möglicherweise müssen Sie die Gerätesoftware aktualisieren,
wenn Sie das Gerät installieren oder Zubehör hinzufügen.
Dieses Gerät unterstützt als FAT32 formatierte Speicherkarten
mit bis zu 32 GB Speicherplatz.
Laden der neuen Software auf eine Speicherkarte
Sie müssen das Software-Update mit einem Windows
Computer auf einer Speicherkarte installieren.
HINWEIS: Wenden Sie sich an den Support von Garmin, um
eine vorinstallierte Software-Update-Karte zu erwerben, falls Sie
nicht über einen Windows Computer verfügen.
ACHTUNG
Geräts an diese
®
auf.
®
1
Legen Sie eine Speicherkarte in den Kartensteckplatz des
Computers ein.
2
Rufen Sie die Website
garmin.com/support/software/marine
.html
auf.
3
Wählen Sie neben dem Software-Bundle für Ihren
Kartenplotter die Option Herunterladen.
HINWEIS: Der Software-Download enthält Updates für alle
mit dem Kartenplotter verbundenen Geräte. Wählen Sie das
richtige Bundle für den zu aktualisierenden Kartenplotter aus.
Sie können Alle Geräte in diesem Bundle anzeigen wählen,
um die im Download enthaltenen Geräte zu überprüfen.
4
Lesen Sie die Bedingungen, und stimmen Sie ihnen zu.
5
Wählen Sie Herunterladen.
6
Wählen Sie bei Bedarf die Option Ausführen.
7
Wählen Sie bei Bedarf das Laufwerk, das mit der
Speicherkarte verbunden ist, und wählen Sie Weiter > Fertig
stellen.
8
Extrahieren Sie die Dateien auf die Speicherkarte.
HINWEIS: Es kann mehrere Minuten dauern, das Software-
Update auf die Speicherkarte zu laden.
Aktualisieren der Gerätesoftware
Bevor Sie die Software aktualisieren können, benötigen Sie eine
Speicherkarte für Software-Updates oder müssen die aktuelle
Software auf eine Speicherkarte laden.
1
Schalten Sie den Kartenplotter ein.
2
Wenn das Hauptmenü angezeigt wird, legen Sie die
Speicherkarte in den Kartensteckplatz ein.
HINWEIS: Damit die Anweisungen für das Software-Update
angezeigt werden, muss das Gerät vollständig hochgefahren
sein, bevor Sie die Karte einlegen.
3
Folgen Sie den Anweisungen auf dem Display.
4
Das Software-Update kann mehrere Minuten in Anspruch
nehmen.
5
Lassen Sie bei der Aufforderung die Speicherkarte eingelegt,
und starten Sie den Kartenplotter manuell neu.
6
Entfernen Sie die Speicherkarte.
HINWEIS: Falls die Speicherkarte vor dem vollständigen
Neustart des Geräts entnommen wird, kann das Software-
Update nicht abgeschlossen werden.
Hinweise zur Montage
• Bei Booten mit einem Rumpfquerschnittswinkel von mehr als
5 Grad muss ein Anpassblock selbst hergestellt werden
(nicht käuflich erhältlich).
• Bei Booten mit einem Rumpfquerschnittswinkel von 12 Grad
ist der Geber mit einem Anpassblock für einen Rumpf mit
einer Stärke von bis zu 29 mm (1,15 Zoll) geeignet.
• Bei Booten mit einem Rumpfquerschnittswinkel von 20 Grad
ist der Geber mit einem Anpassblock für einen Rumpf mit
einer Stärke von bis zu 19 mm (
• Bei Verdrängermotorbooten sollte der Geber in der Nähe der
Mittelachse montiert werden.
• Bei Gleitermotorbooten sollte der Geber achtern auf oder in
der Nähe der Mittelachse und binnenbords der ersten Reihe
von Stabilisierungsflügeln montiert werden.
3
/
Zoll) geeignet.
4
April 2017
190-02161-72 _ 0B
