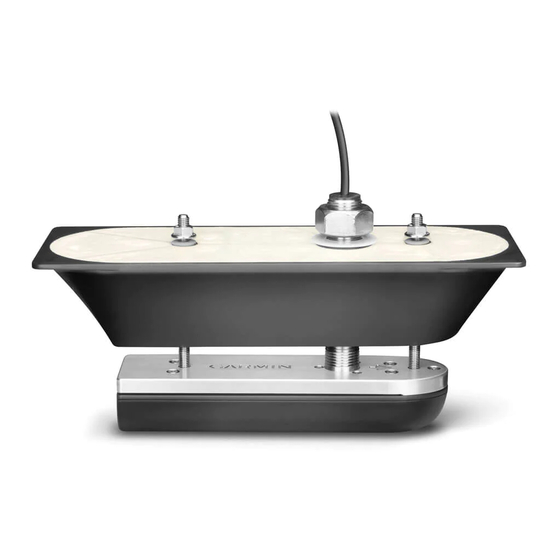

Garmin GT21-TH Installationsanweisungen

Schwinger für die
Durchbruchmontage
Installationsanweisungen
Wichtige Sicherheitsinformationen
Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen der Anleitung "Wichtige Sicherheits- und
Produktinformationen", die dem Produkt beiliegt.
Das Gerät muss mit mindestens einer der mitgelieferten
Antirotationsschrauben montiert werden. Andernfalls könnte sich
das Gerät drehen, wenn das Boot in Bewegung ist, und das
Schiff könnte beschädigt werden.
Sie sind für den sicheren und umsichtigen Betrieb des Boots
verantwortlich. Mit einem Echolot erhalten Sie eine bessere
Übersicht über die Situation im Wasser unter dem Boot. Es
befreit Sie nicht von der Verantwortung, das Wasser um das
Boot bei der Navigation zu beobachten.
Wenn die Installation und Wartung des Geräts nicht
entsprechend diesen Anweisungen vorgenommen wird, könnte
es zu Schäden oder Verletzungen kommen.
Tragen Sie beim Bohren, Schneiden und Schleifen immer
Schutzbrille, Gehörschutz und eine Staubschutzmaske.
Prüfen Sie beim Bohren oder Schneiden stets die andere Seite
der zu bearbeitenden Fläche.
Das Gerät sollte von einem qualifizierten Installateur für
Marinetechnik installiert werden.
Sie müssen sich beim Einbau des Garmin
Anweisungen halten, um die bestmögliche Leistung zu erzielen
und eine Beschädigung des Boots zu vermeiden.
Lesen Sie die gesamten Installationsanweisungen, bevor Sie mit
der Installation beginnen. Sollten bei der Installation Probleme
auftreten, wenden Sie sich an den Support von Garmin.
Registrieren des Geräts
Helfen Sie uns, unseren Service weiter zu verbessern, und
füllen Sie die Online-Registrierung noch heute aus.
• Rufen Sie die Website http://my.garmin.com
• Bewahren Sie die Originalquittung oder eine Fotokopie an
einem sicheren Ort auf.
Kontaktaufnahme mit dem Support von Garmin
• Rufen Sie die Website www.garmin.com/support
Informationen zum Support in den einzelnen Ländern zu
erhalten.
• Nutzen Sie als Kunde in den USA die Rufnummern
+1-913-397-8200 oder +1-800-800-1020.
• Nutzen Sie als Kunde in Großbritannien die Rufnummer
0808 238 0000.
• Nutzen Sie als Kunde in Europa die Rufnummer
+44 (0) 870 850 1241.
Juni 2015
WARNUNG
ACHTUNG
HINWEIS
® Schwingers an diese
auf.
auf, um
Laden der neuen Software auf eine Speicherkarte
Sie müssen das Software-Update auf eine Speicherkarte
kopieren.
1
Legen Sie eine Speicherkarte in den Kartensteckplatz des
Computers ein.
2
Rufen Sie die Website
/marine.html auf.
3
Wählen Sie neben „Garmin Marinenetzwerk mit SD-
Speicherkarte" die Option Herunterladen.
4
Lesen Sie die Bedingungen, und stimmen Sie ihnen zu.
5
Wählen Sie Herunterladen.
6
Wählen Sie bei Bedarf die Option Laufen, oder speichern
und öffnen Sie die Datei.
7
Wählen Sie bei Bedarf das Laufwerk, das mit der
Speicherkarte verbunden ist, und wählen Sie Weiter >
Fertigstellen.
Aktualisieren der Gerätesoftware
Bevor Sie die Software aktualisieren können, benötigen Sie eine
Speicherkarte für Software-Updates oder müssen die aktuelle
Software auf eine Speicherkarte laden.
1
Schalten Sie den Kartenplotter ein.
2
Wenn das Hauptmenü angezeigt wird, legen Sie die
Speicherkarte in den Kartensteckplatz ein.
HINWEIS: Damit die Anweisungen für das Software-Update
angezeigt werden, muss das Gerät vollständig hochgefahren
sein, bevor Sie die Karte einlegen.
3
Folgen Sie den Anweisungen auf dem Bildschirm.
4
Warten Sie mehrere Minuten, während das Software-Update
abgeschlossen wird.
Das Gerät kehrt nach Abschluss des Software-Updates zum
normalen Betriebsmodus zurück.
5
Entnehmen Sie die Speicherkarte.
HINWEIS: Falls die Speicherkarte vor dem vollständigen
Neustart des Geräts entnommen wird, kann das Software-
Update nicht abgeschlossen werden.
Erforderliches Werkzeug
• Bohrmaschine
1
• 3-mm-Bohrer (
3
• 9-mm-Bohrer (
• 13-mm-Bohrer (
• 25-mm-Spatenbohrer (1 Zoll) (Glasfaserrumpf)
• 29-mm-Spatenbohrer (1
• 32-mm-Spatenbohrer (1
• 32-mm-Lochsäge (1
• Bandsäge oder Tischsäge
• Wasserpumpenzange oder Rollgabelschlüssel
• Klebeband
• Seewassertaugliches Dichtungsmittel
• Epoxidharz oder Dichtungsmittel für den freigelegten Kern
(Sandwichrumpf)
Informationen zum Schwinger
Der Schwinger sendet und empfängt Schallwellen durch das
Wasser und leitet Schallwelleninformationen an Ihr Garmin
Echolot weiter.
Gedruckt in Taiwan
www.garmin.com/support/software
/ Zoll)
8
/ Zoll)
8
1
/ Zoll)
2
1
/ Zoll) (Glasfaserrumpf)
8
1
/ Zoll) (Glasfaserrumpf)
4
1
/ Zoll) (Metallrumpf)
4
190-01774-72_0B
