auf, das den Rumpf oder den Anpassblock berührt, sowie
auch an der Seite des Gehäuses.
HINWEIS: Das Dichtungsmittel muss 6 mm (
Oberseite des Rumpfes hinaus aufgetragen werden, um den
Rumpf abzudichten und die Mutter für den Rumpf zu sichern.
2
Füllen Sie die Lücken im Anpassblock und im Stützblock auf.

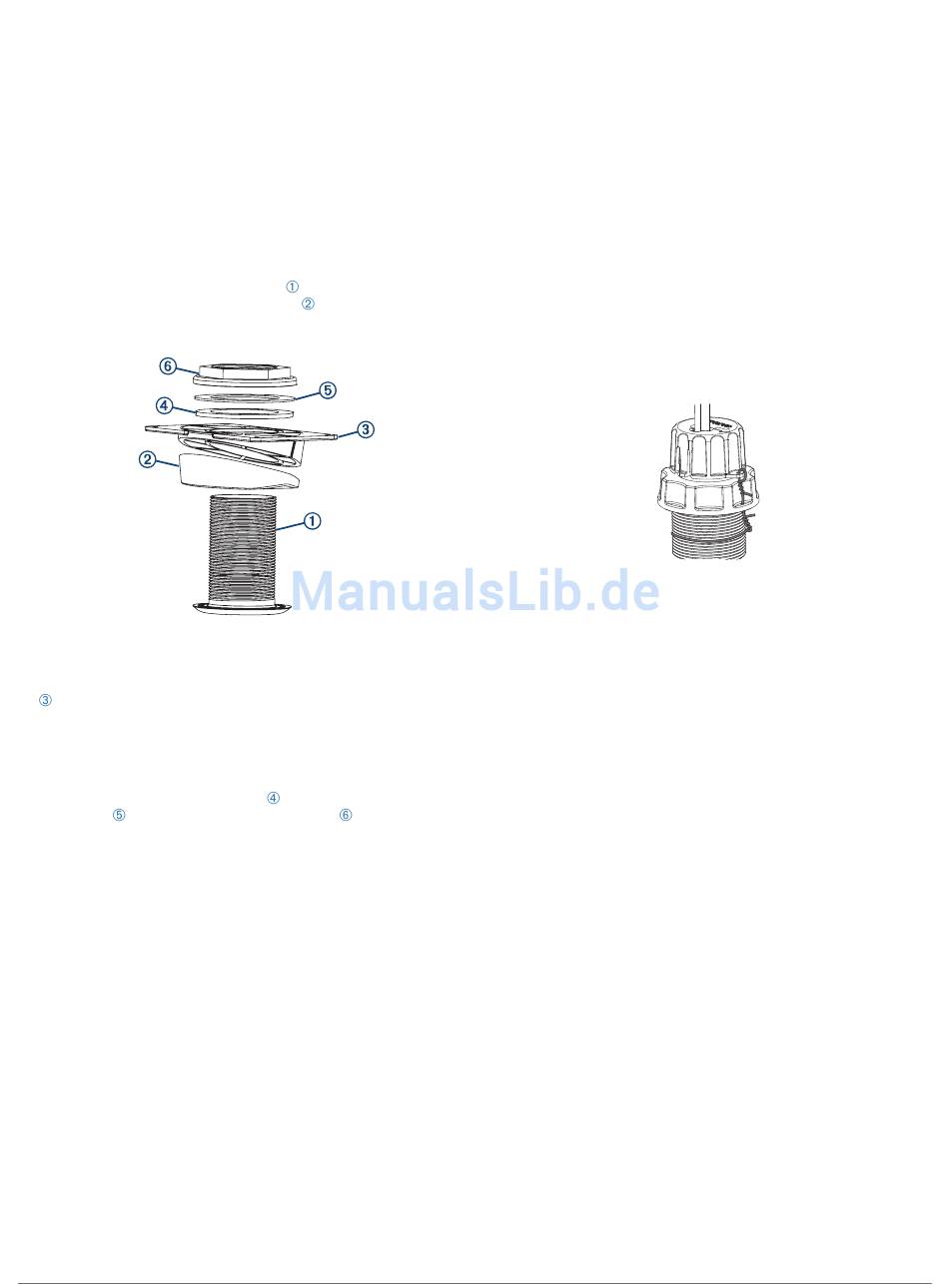

Installieren der Durchbruchfassung mit Anpassblock
Diese Anweisungen sollten von zwei Personen durchgeführt
werden, wobei sich eine Person außerhalb des Schiffs und eine
Person im Schiff befindet.
HINWEIS: Bei der Installation der Durchbruchfassung in einem
Glasfasersandwichrumpf ziehen Sie die Muttern nicht zu fest an,
um eine Beschädigung des Rumpfes zu vermeiden.
1
Drehen Sie die Durchbruchfassung
des Rumpfes durch den Anpassblock
Montageloch, um überschüssiges Dichtungsmittel
herauszudrücken.
2
Richten Sie die lange Seite des Anpassblocks parallel auf die
Mittelachse des Boots aus.
3
Schieben Sie auf der Innenseite des Rumpfes den Stützblock
auf die Durchbruchfassung, sodass er sicher innen am
Rumpf platziert ist.
Die Pfeile müssen in Richtung des Bugs des Boots weisen.
4
Sichern Sie auf der Innenseite des Rumpfes mit einer
Wasserpumpenzange oder einem Rollgabelschlüssen und
der Unterlegscheibe aus Gummi
Kunststoff
und der Mutter für den Rumpf
am Durchbruchgehäuse.
Ziehen Sie die Mutter für den Rumpf nicht zu fest an.
5
Bevor das Dichtungsmittel erhärtet, entfernen Sie
überschüssiges Dichtungsmittel vom Anpassblock und von
der Außenseite des Rumpfes, damit der Wasserfluss am
Geber nicht behindert wird.
Installieren des Durchbruchgehäuses ohne
Anpassblock
Diese Anweisungen sollten von zwei Personen durchgeführt
werden, wobei sich eine Person außerhalb des Schiffs und eine
Person im Schiff befindet.
HINWEIS: Bei der Installation eines Durchbruchgehäuses in
einem Schiff mit Voll-Laminat-Rumpf ziehen Sie die Muttern
nicht zu fest an, um eine Beschädigung des Rumpfes zu
vermeiden.
1
Drehen Sie das Durchbruchgehäuse von der Außenseite des
Rumpfes durch das Montageloch, um überschüssiges
Dichtungsmittel herauszudrücken.
2
Sichern Sie auf der Innenseite des Rumpfes mit einer
Wasserpumpenzange oder einem Rollgabelschlüssel die
Mutter für den Rumpf, die Unterlegscheibe aus Kunststoff
und die Unterlegscheibe aus Gummi am
Durchbruchgehäuse.
1
/
Zoll) über die
4
von der Außenseite
und das
, der Unterlegscheibe aus
den Stützblock
Ziehen Sie die Mutter für den Rumpf nicht zu fest an.
3
Bevor das Dichtungsmittel erhärtet, entfernen Sie
überschüssiges Dichtungsmittel von der Außenseite des
Rumpfes, damit der Wasserfluss am Geber nicht behindert
wird.
Installieren des Gebers in der Durchbruchfassung
Überprüfen Sie vor der Installation des Gebers die
Dichtungsringe, und ersetzen Sie diese, falls sie verschlissen
oder beschädigt sind.
1
Tragen Sie ein Schmiermittel (im Lieferumfang enthalten) auf
die Dichtungsringe und auf das Loch des Gehäuses auf.
2
Setzen Sie den Geber in das Gehäuse ein, und richten Sie
den Pfeil oben auf dem Geber auf den Bug aus.
3
Achten Sie darauf, dass der Pfeil auf den Bug ausgerichtet
bleibt, und ziehen Sie den Verschluss an.
HINWEIS: Ziehen Sie den Verschluss nicht zu fest an.
4
Führen Sie ein Ende des Sicherheitsdrahts durch die Mutter
und den Verschluss, und wickeln Sie das Ende um eben
diesen Draht.
5
Achten Sie darauf, dass der Draht gespannt ist. Wickeln Sie
das lose Ende des Sicherheitsdrahts um das Gehäuse.
6
Führen Sie den Draht gerade nach oben durch die andere
Seite des Verschlusses.
7
Führen Sie den Draht erneut durch dasselbe Loch, und
wickeln Sie das Ende des Drahts um eben diesen Draht.
8
Kürzen Sie den Sicherheitsdraht bei Bedarf.
9
Führen Sie das Geberkabel zum Kartenplotter.
HINWEIS: Verwenden Sie entsprechende
Befestigungsmittel, um das Strom- und das Netzwerkkabel
zu befestigen. Die Sicherung der Kabel verlängert die
Nutzungsdauer.
Schiffe mit Metallrumpf – Installationsanwei-
sungen
Anbringen von Bohrungen in einem Metallrumpf
1
Wählen Sie einen Montageort
Seite
1).
2
Bringen Sie von der Außenseite des Rumpfes eine 3-mm-
1
Vorbohrung (
/
Zoll) durch den Rumpf an.
8
Das Loch muss senkrecht zur Wasseroberfläche sein.
3
Bringen Sie von der Außenseite des Rumpfes mit einer 57-
1
mm-Lochsäge (2
/
Zoll) das Loch für den Geberschaft an.
4
4
Schleifen und säubern Sie den Bereich um die Löcher.
Auftragen von seewassertauglichem Dichtungsmittel
auf ein Durchbruchgehäuse in einem Metallrumpf
Sie müssen seewassertaugliches Dichtungsmittel entlang des
Wasserverlaufs auftragen, damit der Bereich zwischen
Anpassblock, Durchbruchgehäuse und Rumpf wasserdicht
versiegelt ist.
1
Tragen Sie das seewassertaugliche Dichtungsmittel in einer
1
Schicht von 2 mm (
/
16
auf, das den Rumpf oder den Anpassblock berührt, sowie
auch an der Seite des Gehäuses.
(Hinweise zur Montage,
Zoll) auf den Flansch des Gehäuses
5
