5
Passen Sie den Anschlag an, sodass der Anpassblock
eine Dicke
von mindestens 2 mm (
HINWEIS: Der Anpassblock hat einen maximalen
Schneidewinkel
von 20°.
6
Schneiden Sie den Anpassblock zu.
7
Bearbeiten Sie den Anpassblock mit einer Feile oder einem
Elektrowerkzeug, damit er so genau wie möglich an den
Rumpf passt.
8
Verwenden Sie den verbleibenden Teil des Anpassblocks als
Stützblock auf der Innenseite des Rumpfes.
Installationsanweisungen für Schiffe mit
Kunststoff-Sandwichrumpf

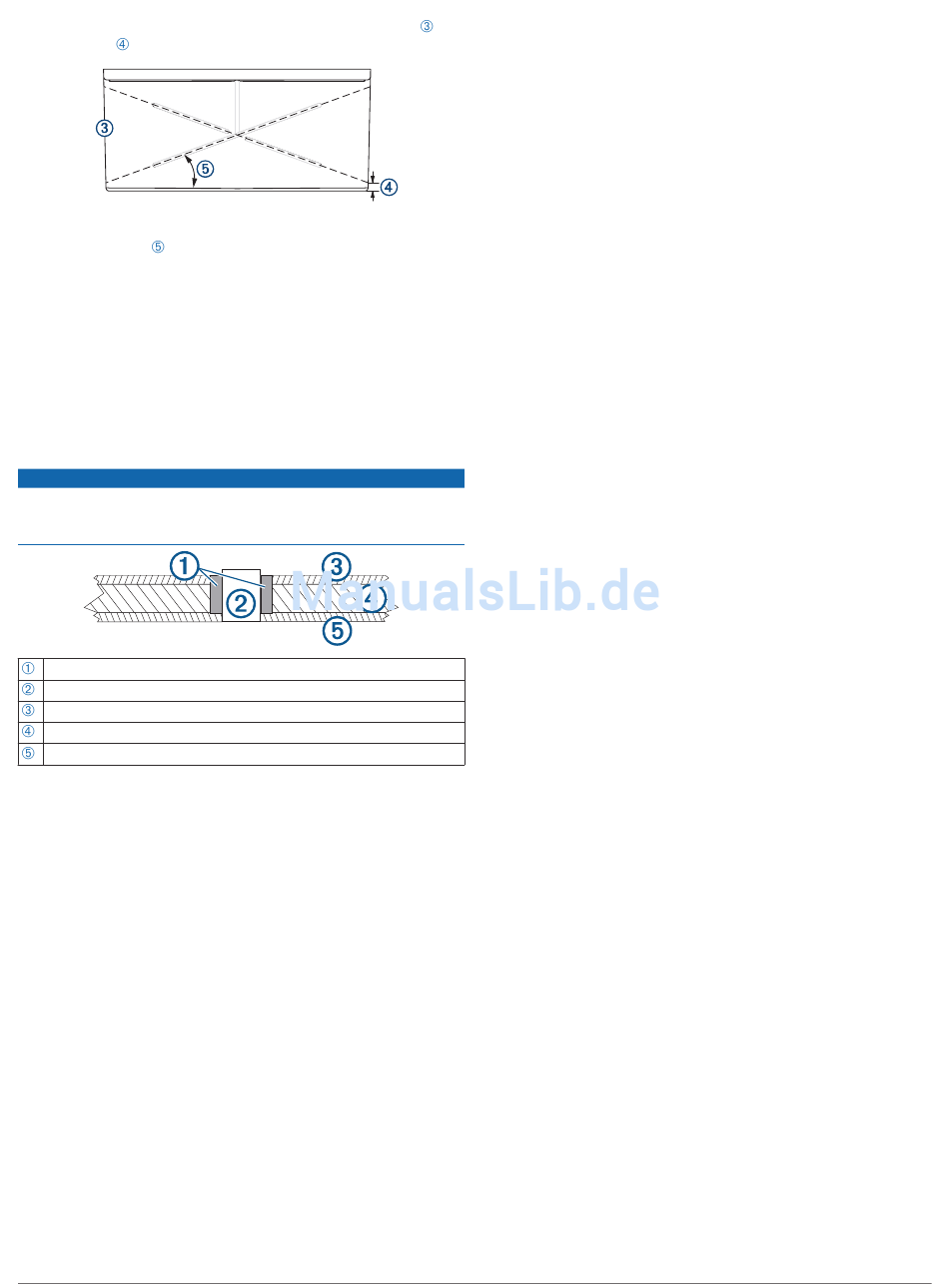

Vorbereiten eines Glasfasersandwichrumpfes
Wenn der Kern eines Glasfasersandwichrumpfes nicht
ordnungsgemäß abgedichtet wird, könnte Wasser in den Kern
eindringen und das Boot schwer beschädigen.
Glasfaser- oder flüssiges Epoxidharz (nicht inbegriffen)
Zylinder-Distanzstück (nicht inbegriffen)
Innere Glasfaserschicht
Kern
Äußere Glasfaserschicht
1
Bohren Sie das Loch durch den Rumpf.
2
Dichten Sie den Kern im Rumpf entweder mit Glasfaser-
(Abdichten des Kerns mit Glasfasermaterial, Seite
mit flüssigem Epoxidharz
Epoxidharz, Seite
3) ab.
Abdichten des Kerns mit Glasfasermaterial
1
Beschichten Sie eine Lage Glasfasergewebe mit
Glasfaserharz, und bringen Sie es auf der Innenseite des
Boots im Loch an, um den Kern abzudichten.
2
Tragen Sie mehrere Schichten Glasfasergewebe und -harz
auf, bis das Loch einen Durchmesser von 50 mm (2 Zoll)
aufweist.
3
Nachdem das Glasfasergewebe ausgehärtet ist, schleifen
und säubern Sie den Bereich in und um das Loch.
Der Glasfasersandwichrumpf ist jetzt für den Abschluss der
Geberinstallation vorbereitet.
Abdichten des Kerns mit flüssigem Epoxidharz
Zum ordnungsgemäßen Abdichten des Kerns mit flüssigem
Epoxidharz müssen Sie einen Zylinder mit einem Durchmesser
von 50 mm (2 Zoll) anfertigen, der während der Härtung des
Epoxidharzes als Distanzstück dient.
1
Beschichten Sie einen 50-mm-Zylinder (2 Zoll) mit Wachs.
2
Führen Sie den Zylinder durch das Loch durch die äußere
Schicht ein, und fixieren Sie ihn mit Klebeband an der
Außenseite des Boots.
1
/
Zoll) hat.
16
HINWEIS
(Abdichten des Kerns mit flüssigem
3
Füllen Sie den Zwischenraum zwischen Zylinder und Kern
mit flüssigem Epoxidharz auf.
4
Nachdem das Epoxidharz ausgehärtet ist, entfernen Sie den
Zylinder und schleifen den Bereich in und um das Loch ab.
Der Glasfasersandwichrumpf ist jetzt für den Abschluss der
Geberinstallation vorbereitet.
Anbringen von Bohrungen in einem Glasfasersandwi-
chrumpf
1
Bringen Sie an der Innenseite des Boots eine 3-mm-
Vorbohrung (
2
Sehen Sie sich die Vorbohrung an der Außenseite des Boots
an, und wählen Sie eine Option:
• Falls sich die Vorbohrung nicht an der richtigen Stelle
befindet, dichten Sie das Loch mit Epoxidharz ab, und
wiederholen Sie Schritt 1.
• Wenn Sie keinen Anpassblock verwenden, halten Sie eine
51-mm-Lochsäge (2 Zoll) senkrecht zum Rumpf, und
bringen Sie von der Außenseite des Boots ein Loch
ausschließlich durch die äußere Glasfaserschicht an.
Sägen Sie nicht vollständig durch den Rumpf.
• Wenn Sie keinen Anpassblock verwenden, halten Sie eine
51-mm-Lochsäge (2 Zoll) senkrecht zur
Wasseroberfläche, und bringen Sie von der Außenseite
des Boots ein Loch ausschließlich durch die äußere
Glasfaserschicht an. Sägen Sie nicht vollständig durch
den Rumpf.
3
Verwenden Sie eine Lochsäge, um auf der Innenseite des
Boots an der Position der Vorbohrung ein Loch zu sägen,
das 9 bis 12 mm (
dass Sie in Schritt 2 an der Außenseite des Boots
angebracht haben.
Sie dürfen nur durch die innere Glasfaserschicht und den
Großteil des Kerns sägen, nicht durch die äußere
Glasfaserschicht.
HINWEIS: Achten Sie beim Sägen durch die innere
Glasfaserschicht und den Kern darauf, nicht durch die
äußere Glasfaserschicht zu sägen. Andernfalls können Sie
den Rumpf nicht ordnungsgemäß abdichten.
4
Entfernen Sie die in Schritt 3 ausgeschnittene innere
Glasfaserschicht und den Kern.
Sie sollten die Innenseite der äußeren Glasfaserschicht
sehen können.
3) oder
5
Schleifen Sie das Loch und die Bereiche direkt um die innere
und äußere Glasfaserschicht.
6
Säubern Sie den Bereich mit einem milden Reinigungsmittel
oder einem schwachen Lösungsmittel, z. B. Isopropanol, um
Staub und Schmutz zu entfernen.
Auftragen von seewassertauglichem Dichtungsmittel
auf eine Durchbruchfassung
Sie müssen seewassertaugliches Dichtungsmittel entlang des
Wasserverlaufs auftragen, damit der Bereich zwischen
Anpassblock, Durchbruchfassung und Rumpf wasserdicht
versiegelt ist.
1
Tragen Sie das seewassertaugliche Dichtungsmittel in einer
Schicht von 2 mm (
auf, das den Rumpf oder den Anpassblock berührt, sowie
auch an der Seite des Gehäuses.
HINWEIS: Das Dichtungsmittel muss 6 mm (
Oberseite des Rumpfes hinaus aufgetragen werden, um den
Rumpf abzudichten und die Mutter für den Rumpf zu sichern.
2
Füllen Sie die Lücken im Anpassblock und im Stützblock auf.
1
/
Zoll) durch den gesamten Rumpf an.
8
3
1
/
bis
/
Zoll) größer ist als das Loch,
8
2
1
/
Zoll) auf den Flansch des Gehäuses
16
1
/
Zoll) über die
4
3
