Garmin PANOPTIX LIVESCOPE Installationsanweisungen

PANOPTIX
I
NSTALLATIONSANWEISUNGEN
Wichtige Sicherheitsinformationen
Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen in der Anleitung "Wichtige Sicherheits- und
Produktinformationen", die dem Kartenplotter beiliegt.
Sie sind für den sicheren und umsichtigen Betrieb des Boots
verantwortlich. Mit einem Echolot erhalten Sie eine bessere
Übersicht über die Situation im Wasser unter dem Boot. Es
befreit Sie nicht von der Verantwortung, das Wasser um das
Boot bei der Navigation zu beobachten.
Wenn die Installation und Wartung des Geräts nicht
entsprechend diesen Anweisungen vorgenommen wird, könnte
es zu Schäden oder Verletzungen kommen.
Tragen Sie beim Bohren, Schneiden und Schleifen immer
Schutzbrille, Gehörschutz und eine Staubschutzmaske.
HINWEIS
Prüfen Sie beim Bohren oder Schneiden stets die andere Seite
der zu bearbeitenden Fläche.
Sie müssen sich beim Einbau des Garmin
Anweisungen halten, um die bestmögliche Leistung zu erzielen
und eine Beschädigung des Boots zu vermeiden.
Lesen Sie die gesamten Installationsanweisungen, bevor Sie mit
der Installation beginnen. Sollten bei der Installation Probleme
auftreten, finden Sie unter support.garmin.com
Informationen.
Registrieren des Geräts
Helfen Sie uns, unseren Service weiter zu verbessern, und
füllen Sie die Online-Registrierung noch heute aus. Bewahren
Sie die Originalquittung oder eine Kopie an einem sicheren Ort
auf.
1
Rufen Sie my.garmin.com/registration
2
Melden Sie sich bei Ihrem Garmin Konto an.
Software-Update
Sie müssen die Software aktualisieren, wenn Sie dieses Gerät
installieren.
Wenn der Garmin Kartenplotter die Wi‑Fi
unterstützt, sollten Sie die Software mit der ActiveCaptain
auf einem kompatiblen Android
aktualisieren. Wenn der Kartenplotter nicht die Wi‑Fi
Technologie unterstützt, sollten Sie die Software mittels einer
Speicherkarte und einem Windows
Weitere Informationen finden Sie unter support.garmin.com.
Erforderliches Werkzeug
• Bohrmaschine
5
• Bohrer, 4 mm ( / Zoll) und 3,2 mm (
32
• Klebeband
• Kreuzschlitzschraubendreher Nr. 2
• Seewassertaugliches Dichtungsmittel
1
• 32-mm-Lochsäge (1 / Zoll; optional)
4
LIVESCOPE
™
WARNUNG
ACHTUNG
® Geräts an diese
weitere
auf.
® Technologie
oder Apple Gerät
™ ®
Computer aktualisieren.
®
1
/ Zoll)
8
• Kabelbinder (optional)
Hinweise zur Montage
™
• Sie müssen den Winkel des Gebers für den gewählten
Modus richtig ausrichten, damit er ordnungsgemäß
funktioniert.
• Sie müssen das Echolotmodul an einem Ort mit
angemessener Belüftung installieren, an dem es keinen
extremen Temperaturen ausgesetzt ist.
• Montieren Sie den Geber nicht an Stellen, an denen er beim
Zuwasserlassen, Schleppen oder Unterstellen beschädigt
werden könnte.
• Montieren Sie den Geber nicht an Stellen, an denen er sich
hinter Stabilisierungsflügeln, Verstrebungen, Armaturen,
Wassereintritten oder Ausflussöffnungen, Gebern für die
Durchbruchmontage oder hinter anderen Stellen befindet, an
denen Blasen oder Wasserturbulenzen entstehen.
Wasserturbulenzen können den Echolotkegel
beeinträchtigen.
• Montieren Sie den Geber so nahe wie möglich an der
Bootsmitte.

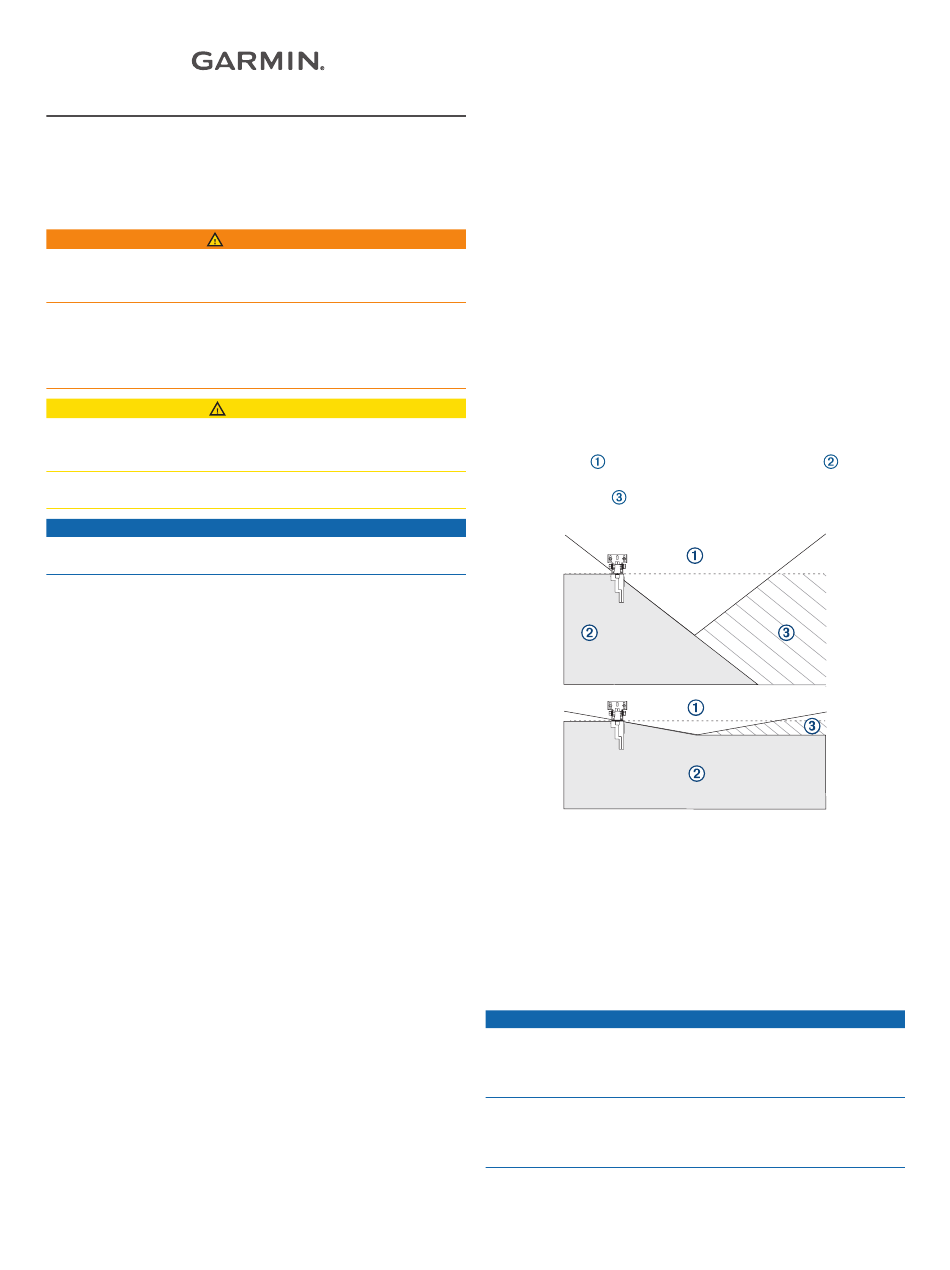

• Wird der Geber nicht mittig am Heckspiegel montiert, sorgt
bei einem größeren Rumpfquerschnittswinkel der
Schiffsrumpf
einer uneinheitlichen Abtastung auf der entgegengesetzten
Seite des Boots
Geber aus der Ansicht von hinten.
• Bei Booten mit einer Schiffsschraube darf der Geber nicht im
Propeller-Verlauf montiert werden.
• Bei Booten mit zwei Schiffsschrauben sollte der Geber
möglichst zwischen den Antrieben montiert werden.
• Montieren Sie das Echolotmodul an einem Ort, an dem die
LEDs sichtbar sind.
• Montieren Sie das Echolotmodul an einem Ort, an dem die
™ App
Kabel problemlos verbunden werden können.
Hinweise zur Verkabelung
Die Trennung des siamesichen Kabels in der Nähe des
Drehgelenks eines Elektro-Bootsmotors mit Kabelsteuerung
mindert die Beanspruchung und verlängert die Nutzungsdauer
der Kabel.
Kabelbinder und Kabelklemmen können zu fest angezogen
werden und das Kabel beschädigen oder zu einem Kabelbruch
führen. Es könnte durch die sich wiederholende Drehung des
Motors auch zu einer Überbeanspruchung des Kabels kommen.
Verwenden Sie schwarzes Isolierband, um die Kabel oberhalb
und unterhalb des Drehgelenks zu befestigen. Wenn Sie die
zu Störungen des Echolotkegels
führen kann. Die Darstellung zeigt den
HINWEIS
190-02210-90_0C
, was zu
Mai 2019
