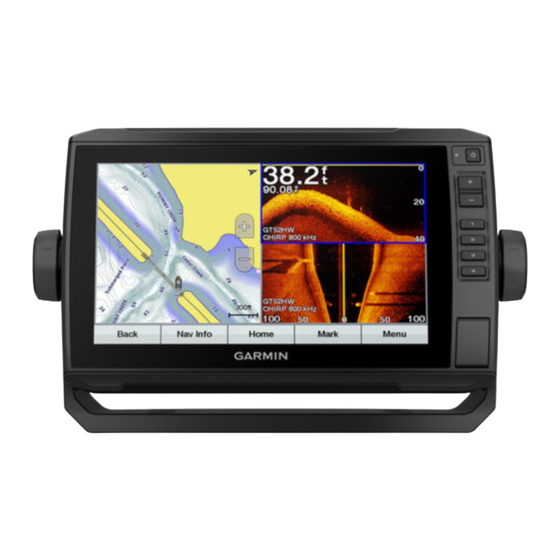

Garmin ECHOMAP PLUS 60 Serie Installationsanweisungen

ECHOMAP
™
SERIES
INSTALLATIONSANWEISUNGE
Wichtige Sicherheitsinformationen
Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen der Anleitung "Wichtige Sicherheits- und
Produktinformationen", die dem Produkt beiliegt.
Wenn Sie das Netzkabel anschließen, entfernen Sie nicht den
leitungsinternen Sicherungshalter. Vermeiden Sie mögliche
Verletzungen oder Produktschäden durch Feuer oder
Überhitzung, indem Sie darauf achten, dass die richtige
Sicherung eingesetzt ist (siehe technische Daten zum Produkt).
Darüber hinaus erlischt die Garantie des Produkts, wenn Sie
das Netzkabel anschließen und nicht die richtige Sicherung
eingesetzt ist.
Tragen Sie beim Bohren, Schneiden und Schleifen immer
Schutzbrille, Gehörschutz und eine Staubschutzmaske.
Prüfen Sie beim Bohren oder Schneiden stets die andere Seite
der zu bearbeitenden Fläche.
Halten Sie sich beim Einbau des Geräts an diese Anweisungen,
um die bestmögliche Leistung zu erzielen und eine
Beschädigung des Boots zu vermeiden.
Lesen Sie die gesamten Installationsanweisungen, bevor Sie mit
der Installation beginnen. Sollten bei der Installation Probleme
auftreten, wenden Sie sich an den Support von Garmin
Erforderliches Werkzeug
• Bohrmaschine
• Bohrer
◦ Montage mit Haltebügel: Für die Montagefläche geeignete
Bohrer und Montagesatz
◦ Schwenkhalterung: Bohrer, 3 mm (
◦ Halterung für die bündige Montage: Bohrer, 3 mm
1
( / Zoll) und 9,5 mm (
8
• Kreuzschlitzschraubendreher Nr. 2
• Stichsäge
• Feile und Sandpapier
• Seewassertaugliches Dichtungsmittel (optional)
Juni 2020
PLUS 60/70/90
N
WARNUNG
ACHTUNG
HINWEIS
1
/ Zoll)
8
3
/ Zoll)
8
Hinweise zur Montage
Es gibt drei Möglichkeiten zur Montage des Geräts.
Bügelhalterung: Sie können das Gerät mit der Bügelhalterung
montieren, sodass es gekippt werden kann.
Schwenkbare Montage: Sie können das Gerät mit dem
Schwenkfuß und der Bügelhalterung montieren, sodass es
geschwenkt und gekippt werden kann. Nicht auf ECHOMAP
Plus 9x Modellen verfügbar.
Bündige Montage: Sie können das Gerät im Armaturenbrett
montieren, was eine eingebundenere Installation ermöglicht.
Bevor Sie einen Teil des Geräts dauerhaft installieren, planen
Sie die Installation, indem Sie den Montageort der
verschiedenen Komponenten bestimmen.
• Der Montageort muss eine unbehinderte Sicht auf den
Bildschirm des Geräts sowie Zugriff auf dessen Tasten
ermöglichen.
• Der Montageort muss stabil genug sein, um das Gerät und
die Halterung zu tragen.
• Die Kabel müssen lang genug sein, um die Komponenten
sowohl miteinander als auch mit der Stromversorgung zu
verbinden.
• Damit es nicht zu Interferenzen mit Magnetkompassen
kommt, muss bei der Montage des Geräts der in den
technischen Daten zum Produkt aufgeführte
Sicherheitsabstand zum Kompass eingehalten werden.
Feste Montage des Geräts mit
Bügelhalterung
Wenn Sie die Halterung in Glasfasermaterial einlassen und
festschrauben, wird die Verwendung eines Senkkopfbohrers
empfohlen, um die Ansenkung nur durch die oberste Gelcoat-
Schicht zu bohren. Dadurch wird Rissen in der Gelschicht beim
Anziehen der Schrauben vorgebeugt.
Schrauben aus Edelstahl können sich leicht festklemmen, wenn
sie in Glasfasermaterial zu stark angezogen werden. Vor der
Installation sollte Fettpaste auf die Schrauben aufgetragen
werden.
1 Wählen Sie die Befestigungsteile, die für die Montagefläche
und die Bügelhalterung geeignet sind.
2 Verwenden Sie die Bügelhalterung als Schablone, und
kennzeichnen Sie die Positionen der Vorbohrungen durch die
Schraubenlöcher.
3 Bringen Sie mit einem für die Befestigungsteile geeigneten
Bohrer die vier Vorbohrungen an.
.
®
4 Verwenden Sie die ausgewählten Befestigungsteile, um die
Bügelhalterung auf der Montagefläche zu befestigen.
5
Bringen Sie die Befestigungsknöpfe
Halterung an.
GUID-D68475AC-7C3A-4AEB-9E3D-345C8DC1B376 v3
HINWEIS
an den Seiten der
