Wenn Sie das Netzkabel anschließen, entfernen Sie nicht den
leitungsinternen Sicherungshalter. Vermeiden Sie mögliche
Verletzungen oder Produktschäden durch Feuer oder
Überhitzung, indem Sie darauf achten, dass die richtige
Sicherung eingesetzt ist (siehe technische Daten zum Produkt).
Darüber hinaus erlischt die Garantie des Produkts, wenn Sie
das Netzkabel anschließen und nicht die richtige Sicherung
eingesetzt ist.
1
Verwenden Sie geeignete Kabelbinder, Befestigungen und
Dichtungsmittel, wenn Sie die Kabel verlegen sowie durch
Schotts und Decks führen.
2
Bringen Sie den O-Ring und den Klemmring am Stecker des
Garmin Marinenetzwerks an.
3
Verbinden Sie die offenen Enden des Stromkabels mit einer
Stromquelle mit 10 bis 35 V Gleichspannung und mit der
Masse.
4
Wählen Sie eine Option:
• Wenn Sie das Netzwerkkabel auf einem Boot mit einer
GMS
™
10 Netzwerkerweiterung anschließen, verbinden
Sie das Netzwerkkabel mit dem Anschluss der GMS 10.
• Wenn Sie das Netzwerkkabel auf einem Boot ohne GMS
10 Netzwerkerweiterung anschließen, verbinden Sie das
Netzwerkkabel mit dem Netzwerk oder mit dem Panoptix
Anschluss des Kartenplotters.
Kabeldurchführungstüllen
Bei der Verlegung der Kabel im Boot müssen möglicherweise
Bohrungen angebracht werden, um die Kabel verlegen zu
können. Die Installationsöffnungen der Kabel können mit
Kabeldurchführungstüllen abgedeckt werden. Die Tüllen sind
nicht wasserdicht. Tragen Sie nach der Installation bei Bedarf
ein seewassertaugliches Dichtungsmittel auf, um den Bereich
um Tülle und Kabel wasserdicht zu machen. Tüllen erhalten Sie
bei Ihrem Garmin Händler oder direkt bei Garmin unter
www.garmin.com.
Installieren von Sicherungsringen auf den Kabeln
Sie müssen die Kabel zunächst verlegen. Erst dann können Sie
Sicherungsringe auf ihnen installieren.
Um die Verlegung der Kabel zu erleichtern, sind die
Sicherungsringe separat von den Kabeln verpackt. Jeder
Sicherungsring ist in einem kleinen Beutel mit einem
nummerierten Etikett verpackt, um die Identifikation zu
vereinfachen.
1
Trennen Sie die beiden Hälften des Sicherungsrings
2
Bringen Sie den O-Ring
3
Richten Sie die beiden Hälften
dem Kabel aus, und drücken Sie sie zusammen, bis sie
hörbar einrasten.
4
WARNUNG
am Steckerende an.
des Sicherungsrings über

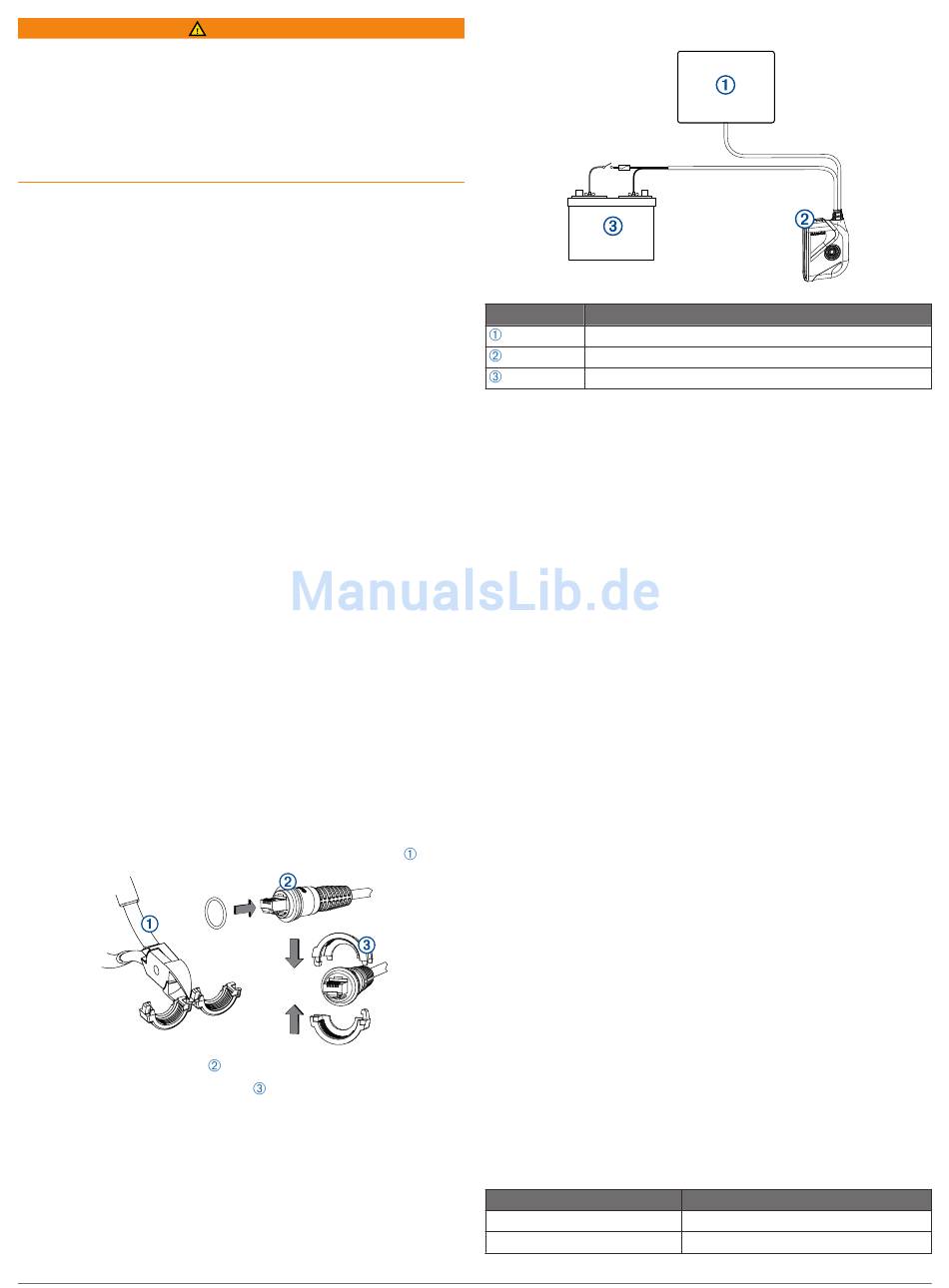

Installationsdiagramm
+
Element
Beschreibung
Kartenplotter
Panoptix PS21-TR
Stromquelle (Schalter ist optional)
Kalibrieren des Kompasses
Zum Kalibrieren des Kompasses muss der Geber am Schaft in
einem ausreichenden Abstand zum Elektro-Bootsmotor
installiert werden, um magnetische Störungen zu vermeiden.
Außerdem muss er sich im Wasser befinden. Die Kalibrierung
muss so gut sein, dass der interne Kompass aktiviert wird.
HINWEIS: Zum Verwenden des Kompasses müssen Sie den
Geber am Schaft montieren. Der Kompass funktioniert nicht,
wenn der Geber am Motor montiert wird.
Sie können das Boot vor der Kalibrierung wenden, allerdings
müssen Sie das Boot während der Kalibrierung 1,5 Mal drehen.
1
Wählen Sie auf einer Seite für ForwardVü oder LiveVü
Forward die Option MENU > Echoloteinstellungen >
Installation.
2
Wählen Sie bei Bedarf die Option AHRS verwenden.
3
Wählen Sie Kompasskalibrierung.
4
Folgen Sie den Anweisungen auf dem Display.
Wartung
Reinigen des Gebers
Marines Fouling tritt schnell auf und kann die Leistung des
Geräts einschränken.
.
1
Entfernen Sie den Anwuchs mit einem weichen Tuch und
einem milden Reinigungsmittel.
2
Verwenden Sie bei starkem Fouling einen Scheuerschwamm
oder einen Spachtel.
3
Wischen Sie das Gerät trocken.
Antifouling-Farbe
Zum Schutz von Metallrümpfen vor Korrosion und zur
Verlangsamung des Wachstums von Organismen, die die
Leistung und Widerstandsfähigkeit eines Schiffs beeinträchtigen
können, sollten Sie alle sechs Monate eine Antifouling-Farbe auf
Wasserbasis auf den Rumpf des Schiffs auftragen.
HINWEIS: Tragen Sie niemals eine Antifouling-Farbe auf
Ketonbasis auf das Schiff auf, da Ketone viele Kunststoffe
angreifen und den Geber beschädigen oder unbrauchbar
machen könnten.
Technische Daten
Angabe
Abmessungen (B x H x L)
Gewicht
-
Werte
32 x 118 x 84 mm (1,3 x 4,6 x 3,3 Zoll)
340 g (0,75 lbs)
