Betrieb
Anschließen des Subwoofers
Subwoofer-Eingänge
Der Dynaudio Sub 3 stellt zwei verschiede-
ne Signaleingänge zur Verfügung:
SUB I/O - LFE/Slave In
An diesem Eingang kann der LFE-Kanal
(Low Frequency Effect) angeschlossen
werden. Der LFE-Kanal wird in Heimkino-
systemen zur Wiedergabe niederfrequenter
Effekte verwendet.
Das Signal wird ...
•
vom Subwoofer wiedergegeben
•
über die Ausgangsbuchse SUB I/O
- LFE/To Slave an einen zweiten
Subwoofer weitergeleitet, sofern dieser
hier angeschlossen wurde.
Die Einstellung des SUB-Lowpass-Reglers
wirkt sich nicht auf das Signal an diesem
Eingang aus.
16
SAT/SUB-Eingang
An diesem Eingang kann ein Audiosignal
mit voller Bandbreite von einem Audiopro-
zessor oder Receiver (Vorverstärkeraus-
gang) angeschlossen werden.
Das Signal wird ...
•
vom Subwoofer wiedergegeben
•
über die SAT Output-Buchsen durch-
geleitet. Tiefe Frequenzen werden aus
diesem Signal entsprechend der Ein-
stellung des SAT Highpass-Schalters
ausgefiltert und
•
über die Ausgangsbuchse SUB I/O
- LFE/To Slave an einen zweiten
Subwoofer weitergeleitet, sofern dieser
hier angeschlossen wurde. Hohe
Frequenzen werden aus diesem Signal
entsprechend der Einstellung des SUB
Lowpass-Reglers ausgefiltert.

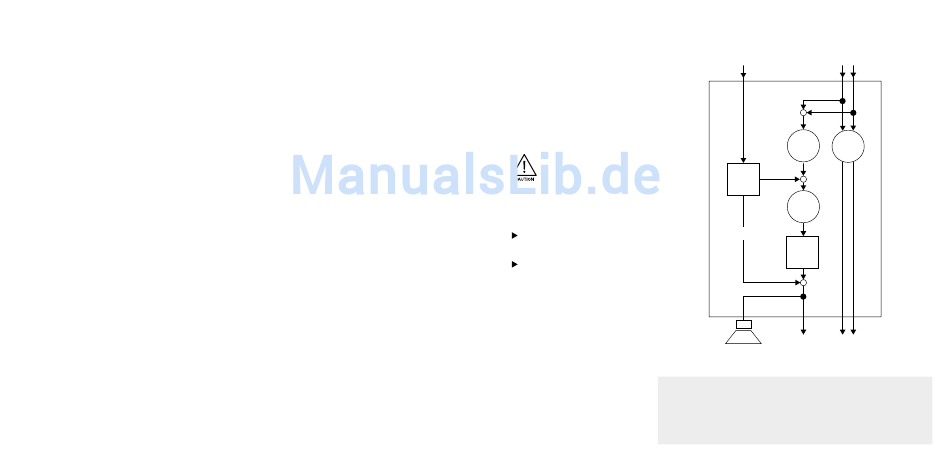

Die Abbildung auf dieser Seite zeigt Eingän-
ge, Ausgänge und die Wechselwirkungen
der Einstellungen.
ANMERKUNG
Mögliche Beschädigung des Gerätes
durch unsachgemäße Verbindung!
Schalten Sie den Sub 3 ab (Netzschalter
in Stellung OFF), bevor Sie Verbindungen
vornehmen.
Schalten Sie den Subwoofer erst wieder
ein (Netzschalter auf ON), nachdem Sie
alle Verbindungen vorgenommen und die
Einrichtung abgeschlossen haben.
Hinweis
Alle Audioeingänge und Audioausgänge des Sub 3 sind für Signale mit niedrigen Pe-
geln ausgelegt. Sie dürfen daher nicht die Ausgänge einer Endstufe mit dem Subwoo-
fer verbinden, und Sie können passive Lautsprecher nicht direkt mit dem Subwoofer
ansteuern!
SUB I/O
SAT/SUB
LFE/Slave In
Input
+
SUB
SAT
Lowpass
Highpass
LFE
+
Mode
Gain
Slave
Phase
+
SUB I/O
SAT/SUB
Subwoofer
to slave
Output
Betrieb
17
