SMA Solar Technology AG

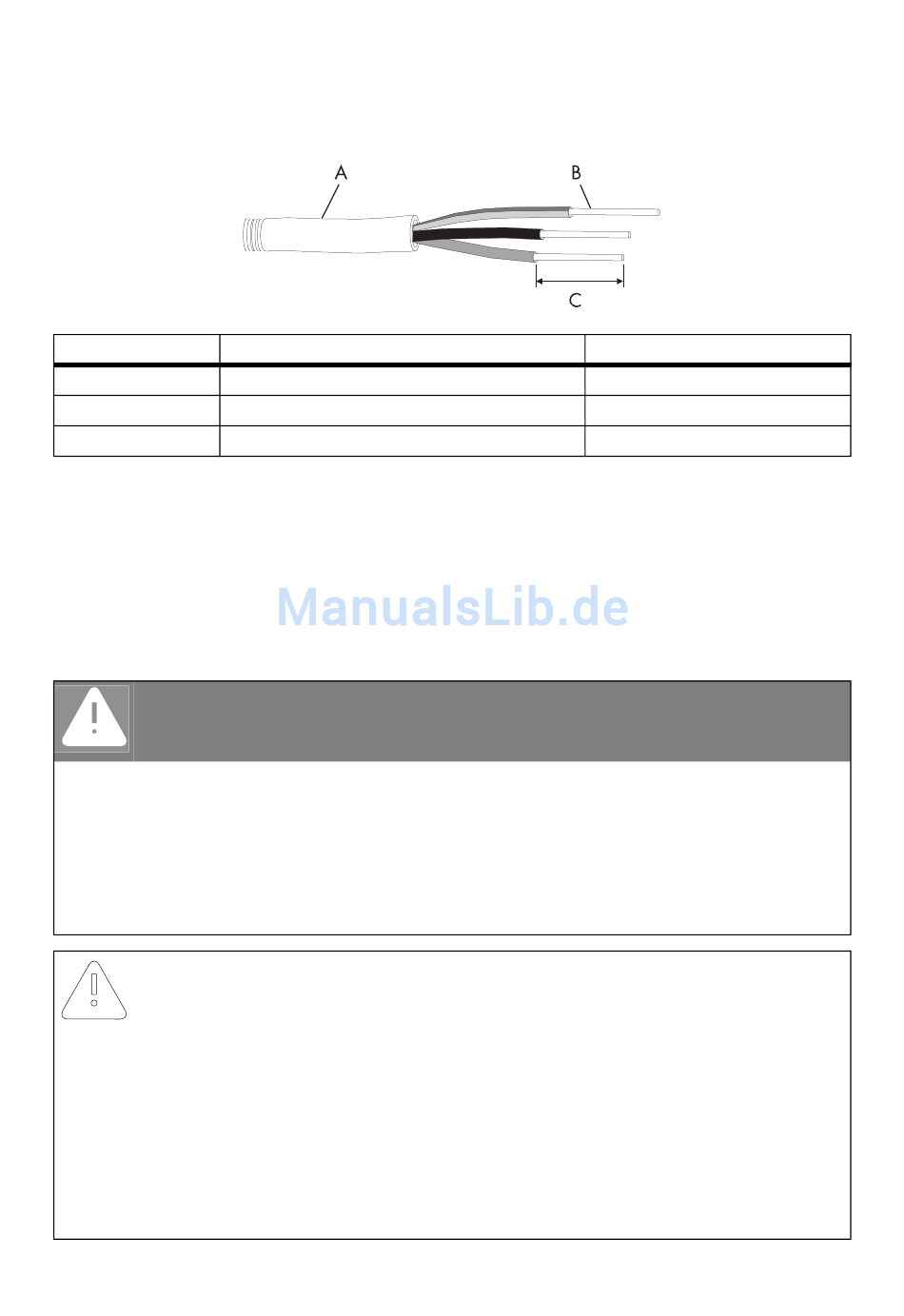

Leitungsanforderungen
Position
A
B
C

Lasttrenneinrichtung

Sie müssen jeden Wechselrichter mit einem eigenen Leitungsschutzschalter absichern, um den
Wechselrichter unter Last sicher trennen zu können. Die maximal zulässige Absicherung finden Sie in
den Technischen Daten (siehe Seite 63).
Detaillierte Informationen und Beispiele bezüglich der Auslegung eines Leitungsschutzschalters finden
Sie in der Technischen Information „Leitungsschutzschalter", die im Downloadbereich von SMA Solar
Technology AG unter www.SMA.de zur Verfügung steht.
GEFAHR!
Lebensgefahr durch Feuer!
Bei einer Parallelschaltung von mehr als einem Wechselrichter an einem
Leitungsschutzschalter ist die Schutzfunktion des Leitungsschutzschalters nicht
gewährleistet. Es kann zum Kabelbrand oder zur Zerstörung des Wechselrichters kommen.
• Niemals mehrere Wechselrichter an einem Leitungsschutzschalter anschließen.
• Die maximal zulässige Absicherung des Wechselrichters bei der Auswahl des
Leitungsschutzschalters einhalten.
ACHTUNG!
Beschädigung des Sunny Mini Central durch den Einsatz von
Schraubsicherungselementen als Lasttrenneinrichtung!
Ein Schraubsicherungselement, z. B. D-System (Diazed) oder D0-System (Neozed), ist kein
Lasttrenner und darf nicht als Lasttrenneinrichtung eingesetzt werden. Ein
Schraubsicherungselement dient lediglich als Leitungsschutz.
Der Sunny Mini Central kann beim Trennen unter Last mit einem Schraubsicherungselement
beschädigt werden.
• Ausschließlich einen Lasttrennschalter oder einen Leitungsschutzschalter als
Lasttrenneinrichtung einsetzen.
Installationsanleitung
Bezeichnung
Außendurchmesser
Leiterquerschnitt
Abisolierlänge
Elektrischer Anschluss
Wert
12 ... 25 mm
maximal 16 mm²
circa 18 mm
SMC70HV-IDE093740 21
