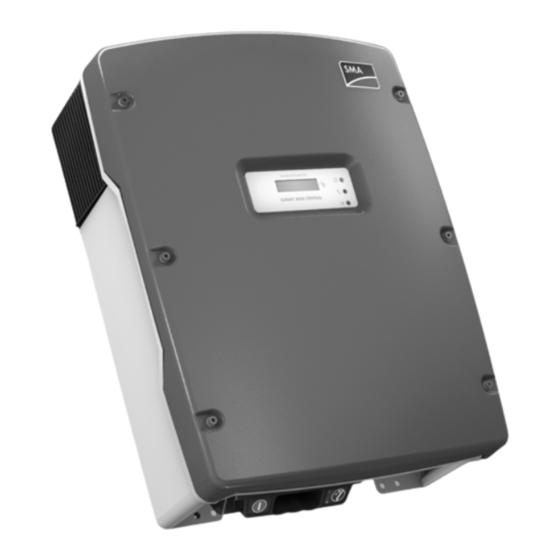

- Seite 1 PV-Wechselrichter SUNNY MINI CENTRAL 7000HV Installationsanleitung SMC70HV-IDE093740 | IM-SMC70HV | Version 4.0...
-
Seite 3: Inhaltsverzeichnis
Anschluss PV-Generator (DC) ......26 Anschluss SMA Power Balancer ......29 5.4.1... - Seite 4 Inhaltsverzeichnis SMA Solar Technology AG Installationsland einstellen ......37 Blindleistung und Netzmanagement ..... 37 5.7.1...
- Seite 5 SMA Solar Technology AG Inhaltsverzeichnis 10.4 Sunny Mini Central entsorgen ......62 Technische Daten ....... . 63 11.1...
- Seite 6 Inhaltsverzeichnis SMA Solar Technology AG SMC70HV-IDE093740 Installationsanleitung...
-
Seite 7: Hinweise Zu Dieser Anleitung
Hinweise zu dieser Anleitung 1 Hinweise zu dieser Anleitung Diese Anleitung beschreibt die Montage, Installation, Inbetriebnahme und Wartung von SMA Wechselrichtern des Typs Sunny Mini Central 7000HV (SMC 7000HV und SMC 7000HV-11). Bewahren Sie diese Anleitung jederzeit zugänglich auf. 1.1 Gültigkeitsbereich Diese Anleitung gilt für den Sunny Mini Central 7000HV. -
Seite 8: Verwendete Symbole
Hinweise zu dieser Anleitung SMA Solar Technology AG 1.4 Verwendete Symbole In diesem Dokument werden folgende Arten von Sicherheitshinweisen und allgemeine Hinweise verwendet: GEFAHR! „GEFAHR“ kennzeichnet einen Sicherheitshinweis, dessen Nichtbeachtung unmittelbar zum Tod oder zu schwerer Körperverletzung führt! WARNUNG! „WARNUNG“ kennzeichnet einen Sicherheitshinweis, dessen Nichtbeachtung zum Tod oder zu schwerer Körperverletzung führen kann! -
Seite 9: Sicherheit
Stellen Sie bei der Auslegung der PV-Anlage sicher, dass der erlaubte Betriebsbereich aller Komponenten jederzeit eingehalten wird. Das kostenlose Auslegungsprogramm „Sunny Design“ (www.SMA.de/SunnyDesign) unterstützt Sie dabei. Der Hersteller der PV-Module sollte seine Module für den Betrieb mit diesem Sunny Mini Central freigegeben haben. Stellen Sie außerdem sicher, dass alle vom Modulhersteller empfohlenen Maßnahmen zur dauerhaften Erhaltung der... -
Seite 10: Zugelassene Länder
Sicherheit SMA Solar Technology AG Zugelassene Länder Der Sunny Mini Central 7000HV erfüllt mit den entsprechenden Einstellungen die Anforderungen der folgenden Normen und Richtlinien (Stand: 09/2009): • VDE 0126-1-1 (02.2006) • RD 1663/2000 (2000) • G83/1 (09.2003) • E 2750 (11.2004) •... -
Seite 11: Sicherheitshinweise
Erdung des PV-Generators Beachten Sie die örtlichen Vorschriften für die Erdung der Module und des PV-Generators. SMA Solar Technology empfiehlt das Generatorgestell und andere elektrisch leitende Flächen durchgängig leitend zu verbinden und zu erden, um einen möglichst hohen Schutz für Anlagen und Personen zu erhalten. -
Seite 12: Auspacken
Jumper für Lüftertest Zylinderschrauben (M6x8) für Sicherung des Sunny Mini Central an der Wandhalterung Silikonschlauch zur Isolation der SMA Power Balancer Anschlussleitung 3.2 Sunny Mini Central identifizieren Sie können den Sunny Mini Central anhand des Typenschilds identifizieren. Das Typenschild befindet sich auf der rechten Seite des Gehäuses. Auf dem Typenschild finden Sie unter anderem den Typ (Type / Model) und die Seriennummer (Serial No.) des Produkts sowie gerätespezifische Kenndaten. -
Seite 13: Montage
SMA Solar Technology AG Montage 4 Montage 4.1 Montageort wählen GEFAHR! Lebensgefahr durch Feuer oder Explosion! Trotz sorgfältiger Konstruktion kann bei elektrischen Geräten ein Brand entstehen. • Sunny Mini Central nicht auf brennbaren Baustoffen montieren. • Sunny Mini Central nicht in Bereichen montieren, in denen sich leicht entflammbare Stoffe befinden. - Seite 14 Montage SMA Solar Technology AG • Montage in Augenhöhe, um Betriebszustände jederzeit ablesen zu können. • Umgebungstemperatur sollte unter 40 °C liegen, um einen optimalen Betrieb zu gewährleisten. • Sunny Mini Central keiner direkten Sonneneinstrahlung aussetzen, um eine Leistungsreduzierung auf Grund zu hoher Erwärmung zu vermeiden.
-
Seite 15: Sunny Mini Central Montieren
SMA Solar Technology AG Montage 4.2 Sunny Mini Central montieren 1. Position der Bohrlöcher mit Hilfe der Wandhalterung markieren und Löcher bohren. Dabei 2 bis 4 der 6 Löcher in der Mitte verwenden. Installationsanleitung SMC70HV-IDE093740... - Seite 16 Montage SMA Solar Technology AG VORSICHT! Verletzungsgefahr durch hohes Gewicht des Sunny Mini Central! Der Sunny Mini Central wiegt 65 kg. • Wandhalterung mit entsprechendem Befestigungsmaterial (je nach Untergrund) montieren. • Seitliche Griffe (oben und unten) oder Stange aus Stahl (Durchmesser maximal 30 mm) für Transport und Montage...
- Seite 17 Zuordnung auf der Innenseite mit „rechts/right“ und „links/left“ gekennzeichnet. Die Lüftungsgitter verhindern das Eindringen von Schmutz und Insekten und können bei Bedarf bei SMA Solar Technology nachbestellt werden (siehe Kapitel 12 „Zubehör“ (Seite 69)). Optionaler Diebstahlschutz Um den Sunny Mini Central gegen Diebstahl zu schützen, können Sie ihn mit 2 so...
-
Seite 18: Elektrischer Anschluss
Steckverbinder für den Anschluss der PV-Strings Buchse für den Anschluss des DC-Lasttrenners Electronic Solar Switch (ESS) Kabeldurchführungen für die optionale Kommunikation über RS485 oder Funk (PG16) Kabeldurchführung für Netzanschluss (AC) (12 mm - 25 mm) Kabeldurchführungen für SMA Power Balancer SMC70HV-IDE093740 Installationsanleitung... -
Seite 19: Ansicht Von Innen
Im folgenden Übersichtsbild sind die verschiedenen Bauteile und Anschlussbereiche eines geöffneten Sunny Mini Central schematisch dargestellt. Objekt Beschreibung Jumper für Kommunikation (Seite 37) Display (Seite 43) Jumper für die Lüfterprüfung (Seite 54) LEDs zur Betriebszustandsanzeige (Seite 43) Jumper für SMA Power Balancer (Seite 29) Installationsanleitung SMC70HV-IDE093740... -
Seite 20: Anschluss An Das Öffentliche Stromnetz (Ac)
SMA Solar Technology AG Objekt Beschreibung Anschlussklemmen für SMA Power Balancer (Seite 29) Flachstecker für die Erdung des Kabelschirms beim Anschluss des SMA Power Balancer (Seite 29) Anschlussklemmen für Netzkabel (AC) (Seite 20) Kabeldurchführungen für SMA Power Balancer (Seite 29) Kabeldurchführung für Netzkabel (AC) ((Seite 20) -
Seite 21: Lasttrenneinrichtung
Wechselrichter unter Last sicher trennen zu können. Die maximal zulässige Absicherung finden Sie in den Technischen Daten (siehe Seite 63). Detaillierte Informationen und Beispiele bezüglich der Auslegung eines Leitungsschutzschalters finden Sie in der Technischen Information „Leitungsschutzschalter“, die im Downloadbereich von SMA Solar Technology AG unter www.SMA.de zur Verfügung steht. GEFAHR! -
Seite 22: Sunny Mini Central An Das Öffentliche Stromnetz (Ac) Anschließen
1. Netzspannung prüfen und mit „V “ auf dem Typenschild vergleichen. Der genaue Arbeitsbereich des Sunny Mini Central ist in den Betriebsparametern festgelegt. Diese können über eine Kommunikationskomponente ausgelesen oder bei SMA Solar Technology angefordert werden. 2. Leitungsschutzschalter ausschalten und gegen Wiedereinschalten sichern. - Seite 23 SMA Solar Technology AG Elektrischer Anschluss 9. Deckel mit den 6 Schrauben und dazugehörigen Unterlegscheiben festschrauben. Schrauben in der rechts abgebildeten Reihenfolge und mit einem Drehmoment von 6 Nm anziehen. Die Verzahnung der Unterlegscheiben muss dabei zum Deckel zeigen. Der Lieferumfang des Sunny Mini Central enthält als Ersatz eine weitere Schraube und eine weitere Unterlegscheibe.
-
Seite 24: Zusätzliche Erdung Des Gehäuses
Elektrischer Anschluss SMA Solar Technology AG Zusätzliche Erdung des Gehäuses Wenn im Installationsland ein zweiter Schutzleiter-Anschluss gefordert ist (z. B. Schweiz), können Sie den Sunny Mini Central zusätzlich durch einen zweiten Schutzleiter an der Anschlussklemme am Gehäuse erden. Vorgehensweise 1. Abisoliertes Erdungskabel (D) unter den Klemmbügel (C) stecken (Querschnitt max. -
Seite 25: Einstellung Der Display-Sprache
SMA Solar Technology AG Elektrischer Anschluss 5.2.1 Einstellung der Display-Sprache Die Ausgabesprache des Displays können Sie mit den Schaltern auf der Unterseite der Display- Baugruppe im Inneren des Sunny Mini Central einstellen. Gehen Sie dabei wie folgt vor: 1. Sunny Mini Central öffnen, wie in Kapitel 7.1 „Sunny Mini Central öffnen“ (Seite 49) beschrieben. -
Seite 26: Anschluss Pv-Generator (Dc)
8 DC-Steckverbinder des Sunny Mini Central daran angeschlossen werden können. Ein vorkonfektioniertes Set zum Anschluss loser Kabelenden eines Strings ist als Zubehör bei SMA Solar Technology erhältlich (siehe Kapitel 12 „Zubehör“ (Seite 69)). • Folgende Grenzwerte am DC-Eingang des Sunny Mini Central dürfen nicht überschritten... -
Seite 27: Pv-Generator (Dc) Anschließen
SMA Solar Technology AG Elektrischer Anschluss PV-Generator (DC) anschließen GEFAHR! Lebensgefahr durch hohe Spannungen im Sunny Mini Central! • Vor Anschluss des PV-Generators sicherstellen, dass der Leitungsschutzschalter ausgeschaltet ist. 1. Electronic Solar Switch nach unten, leicht in Richtung Wand, abziehen. - Seite 28 Elektrischer Anschluss SMA Solar Technology AG 4. DC-Steckverbinder anschließen. 5. Nicht benötigte DC-Eingangsbuchsen mit den mitgelieferten Verschlusskappen verschließen. 6. Electronic Solar Switch auf Abnutzung prüfen, wie in Kapitel 8.2 beschrieben, und aufstecken, bis er hörbar einrastet. ACHTUNG! Beschädigung des Electronic Solar Switch durch Manipulation des...
-
Seite 29: Anschluss Sma Power Balancer
Nähere Informationen zu diesem Thema finden Sie in der Technischen Information „Dreiphasiger Netzanschluss mit Sunny Mini Central“ im Downloadbereich unter www.SMA.de. Die Anschlüsse für den SMA Power Balancer sind gegenüber der restlichen Schaltung des Sunny Mini Central galvanisch getrennt. 5.4.1 Konfiguration Werkseitig ist der SMA Power Balancer über den Parameter „PowerBalancer“... - Seite 30 Elektrischer Anschluss SMA Solar Technology AG Konfigurationsmöglichkeiten Für den Parameter „PowerBalancer“ gibt es 4 verschiedene Konfigurationsmöglichkeiten. Lokale Anschlussbedingungen Wählen Sie die entsprechende Einstellung und beachten Sie dabei immer die lokalen Anschlussbedingungen und Bestimmungen Ihres Netzbetreibers! • FaultGuard Mit dieser Betriebsart besteht die Möglichkeit, eine dreiphasige Netzspannungsüberwachung zu realisieren, die zusätzlich auf Gerätestörungen reagiert.
- Seite 31 SMA Solar Technology AG Elektrischer Anschluss • PhaseGuard Mit dieser Betriebsart besteht die Möglichkeit, eine dreiphasige Netzspannungsüberwachung zu realisieren. Signalisiert einer der 3 Sunny Mini Central einen Netzspannungsfehler und speist nicht weiter ein, trennen sich auch die beiden anderen automatisch vom Netz.
-
Seite 32: Powerguard
Elektrischer Anschluss SMA Solar Technology AG • Off Der SMA Power Balancer ist deaktiviert (Werkseinstellung). Bei einer Gerätestörung oder einem Netzspannungsfehler eines Sunny Mini Central trennt sich nur der betroffene Sunny Mini Central vom Netz, die beiden anderen Geräte laufen mit unverminderter Leistung weiter. -
Seite 33: Verkabelung
SMA Solar Technology AG Elektrischer Anschluss 5.4.2 Verkabelung Verwenden Sie für die Verkabelung des SMA Power Balancer ein „LiYCY“-Kabel mit folgendem Aufbau: • Innenbereich: LiYCY 2 x 2 x 0,25 • Außenbereich: Li-2YCYv 2 x 2 x 0,25 Position Bezeichnung Flexible Isolierung Abschirmung verdrilltes Aderpaar 2 (2 x 0,25 mm²) -
Seite 34: Beschreibung
Schraubklemmen zum Anschluss der Verkabelung Jumper-Steckplatz Schraubklemmen für die Drahtbrücke GEFAHR! Lebensgefahr durch hohe Spannungen im Fehlerfall auf dem Kabel des SMA Power Balancer! • Mitgelieferten Silikonschlauch in jedem Sunny Mini Central über die Plus- und Minusleitung des Kabels ziehen. - Seite 35 Verbindung mit einem Sunny Mini Central 9000TL, 10000TL oder 11000TL Um den SMA Power Balancer mit einem Sunny Mini Central 9000TL, 10000TL oder 11000TL verbinden zu können, muss der Sunny Mini Central 7000HV mit einem speziellen Anschlussstecker ausgerüstet sein. Die Verbindung von 3 Sunny Mini Central erfolgt dann mit einem speziellen Verbindungskabel.
-
Seite 36: Funktionstest
Elektrischer Anschluss SMA Solar Technology AG 5.4.3 Funktionstest Um den SMA Power Balancer auf richtige Funktionsweise zu testen, gehen Sie wie im Folgenden beschrieben vor. 1. Bei allen 3 Sunny Mini Central die Einstellung „PhaseGuard“ des Parameters „PowerBalancer“ wählen. 2. Prüfen, ob alle Sunny Mini Central einer Gruppe ordnungsgemäß... -
Seite 37: Kommunikation
Einen detaillierten Verdrahtungsplan und die Beschreibung für den Einbau der Schnittstelle finden Sie in der Anleitung der jeweiligen Kommunikationsschnittstelle. Mit der Power Reducer Box von SMA Solar Technology ist es möglich, bei allen Sunny Mini Central eine Wirkeistungsbegrenzung einzustellen. Zusätzlich kann bei den Sunny Mini Central des Typs SMC 7000HV-11 die Blindleistungsvorgabe geregelt werden. -
Seite 38: Vorgabe Des Verschiebungsfaktors Cos Φ
Elektrischer Anschluss SMA Solar Technology AG 5.7.1 Vorgabe des Verschiebungsfaktors cos ϕ Über den Parameter „Q-VArMod“ können Sie bei den Sunny Mini Central des Typs SMC 7000HV‑11 die Auswahl des Blindleistungsverfahrens vornehmen. Es gibt 3 Einstellungen, die gewählt werden können. Die Vorgabe des Verschiebungsfaktors (cos ϕ) kann durch die Einstellung eines Softwareparameters für das entsprechende Gerät erfolgen (Betriebsart 1) oder über Kommunikation mit der Sunny... -
Seite 39: Frequenzabhängige Wirkleistungsbegrenzung P(F)
SMA Solar Technology AG Elektrischer Anschluss 5.7.2 Frequenzabhängige Wirkleistungsbegrenzung P(f) Die Aktivierung dieser Funktion ermöglicht die Wirkleistungsbegrenzung P in Abhängigkeit der Netzfrequenz f . Das eingesetzte Verfahren ist dabei konform zur in Deutschland gültigen Mittelspannungsrichtlinie. Die Einstellungen können jedoch über Softwareparameter an die Anforderungen anderer Länder / Energieversorgungsunternehmen angepasst werden. -
Seite 40: Netzsicherheitsmanagement Durch Externe Wirkleistungsbegrenzung
Elektrischer Anschluss SMA Solar Technology AG 5.7.3 Netzsicherheitsmanagement durch externe Wirkleistungsbegrenzung Über den Parameter „P-WMod“ können Sie die Auswahl des Wirkleistungsverfahrens vornehmen. Es gibt 3 Einstellungen, die gewählt werden können. Die maximal mögliche AC-Wirkleistung kann bei allen Sunny Mini Central über Kommunikation (WebBox in Verbindung mit Power Reducer Box) von außen vorgegeben werden (z.B. -
Seite 41: Sanftanlauf Bei Smc 7000Hv-11
SMA Solar Technology AG Elektrischer Anschluss 5.7.4 Sanftanlauf bei SMC 7000HV-11 Die Sunny Mini Central des Typs SMC 7000HV-11 sind mit einer Sanftanlauf Funktion ausgestattet. Durch die Sanftanlauf Funktion wird nach dem Wiederzuschalten, zum Beispiel nach einem Spannungsfehler oder Frequenzfehler, die Wirkleistungsabgabe langsam erhöht (Rampenfunktion). -
Seite 42: Zusätzlicher Länderparameter Bei Smc 7000Hv-11
Elektrischer Anschluss SMA Solar Technology AG 5.7.6 Zusätzlicher Länderparameter bei SMC 7000HV-11 Voraussetzung für die Einstellung Stellen Sie das Installationsland ein, wie in Kapitel 5.6 „Installationsland einstellen“ (Seite 37) beschrieben, bevor Sie den hier beschriebenen Länderparameter einstellen. Die Abschaltkriterien (Spannung, Frequenz, Impedanz) werden wie bei allen Sunny Mini Central über Länderparameter vorgegeben. -
Seite 43: Sunny Mini Central In Betrieb Nehmen
SMA Solar Technology AG Sunny Mini Central in Betrieb nehmen 6 Sunny Mini Central in Betrieb nehmen 1. Vor der Inbetriebnahme folgende Voraussetzungen prüfen: – Fester Sitz. – Korrekt angeschlossene AC (Netz)-Leitung. – Vollständig angeschlossene DC-Leitungen (PV-Strings). – Nicht benötigte DC-Steckverbinder an der Gehäuseunterseite sind mit Schutzkappen verschlossen. -
Seite 44: Displayanzeige
Sunny Mini Central in Betrieb nehmen SMA Solar Technology AG 6.1 Displayanzeige Einspeisebetrieb Bei einem fehlerfreien Aufschalten des Sunny Mini Central werden nach ca. einer Minute die nachstehenden Displaymeldungen im Wechsel ausgegeben. Die davor angezeigten Displaymeldungen signalisieren nur die Initialisierung des Sunny Mini Central und die Prüfung, ob die Einspeisebedingungen erfüllt sind. -
Seite 45: Pv-Überspannung
☑ DC-Spannung ist niedriger als maximale • Sunny Mini Central erneut an PV- Eingangsspannung. Generator anschließen, wie in Kapitel 5.3 „Anschluss PV-Generator (DC)“ (Seite 26) beschrieben. 2. Wiederholt sich die Meldung, Sunny Mini Central erneut trennen und die SMA Serviceline kontaktieren (siehe Kapitel 13 „Kontakt“ (Seite 70)). Installationsanleitung SMC70HV-IDE093740... -
Seite 46: Led-Anzeige
Sunny Mini Central in Betrieb nehmen SMA Solar Technology AG 6.2 LED-Anzeige Übersicht Grün Gelb Status leuchtet nicht leuchtet nicht OK (Einspeisebetrieb) leuchtet dauerhaft leuchtet nicht Störung leuchtet dauerhaft leuchtet dauerhaft OK (Initialisierung) blinkt schnell leuchtet nicht leuchtet nicht OK (Stopp) -
Seite 47: Störung Oder Fehler
SMA Solar Technology AG Sunny Mini Central in Betrieb nehmen Störung oder Fehler Hat der Sunny Mini Central eine Störung oder einen Fehler festgestellt, wird dieses durch einen Blinkcode der gelben und gegebenenfalls roten LED dargestellt. Leuchtet beispielsweise gleich zu Anfang, nach dem Anschluss, die gelbe LED für 5 Sekunden, bleibt dann 3 Sekunden dunkel und blinkt dann 2 Mal kurz, liegt eine Netzstörung vor. - Seite 48 ☑ DC-Spannung ist niedriger als maximale • Sunny Mini Central erneut an PV- Eingangsspannung. Generator anschließen, wie in Kapitel 5.3 „Anschluss PV-Generator (DC)“ (Seite 26) beschrieben. 2. Wiederholt sich die Meldung, Sunny Mini Central erneut trennen und die SMA Serviceline kontaktieren (siehe Kapitel 13 „Kontakt“ (Seite 70)). SMC70HV-IDE093740 Installationsanleitung...
-
Seite 49: Öffnen Und Schließen
SMA Solar Technology AG Öffnen und Schließen 7 Öffnen und Schließen ACHTUNG! Beschädigung des Sunny Mini Central durch elektrostatische Entladung! Bauteile im Inneren des Sunny Mini Central können durch elektrostatische Entladung irreparabel beschädigt werden. • Erden Sie sich vor Berühren eines Bauteils. - Seite 50 Öffnen und Schließen SMA Solar Technology AG GEFAHR! Lebensgefahr durch hohe Spannungen im Sunny Mini Central! Die Kondensatoren im Sunny Mini Central brauchen 5 Minuten um sich zu entladen. • 5 Minuten bis zum Öffnen des Sunny Mini Central warten.
-
Seite 51: Sunny Mini Central Schließen
SMA Solar Technology AG Öffnen und Schließen 7.2 Sunny Mini Central schließen 1. Deckel mit den 6 Schrauben und dazugehörigen Unterlegscheiben festschrauben. Schrauben in der rechts abgebildeten Reihenfolge und mit einem Drehmoment von 6 Nm anziehen. Die Verzahnung der Unterlegscheiben muss dabei zum Deckel zeigen. - Seite 52 Öffnen und Schließen SMA Solar Technology AG ACHTUNG! Beschädigung des Electronic Solar Switch durch Manipulation des Steckereinsatzes im Griff! Der Steckereinsatz im Inneren des Griffs muss beweglich bleiben, um einen einwandfreien Kontakt zu gewährleisten. Durch das Festziehen der Schraube erlischt der Garantieanspruch und es besteht Brandgefahr.
-
Seite 53: Wartung Und Reinigung
SMA Solar Technology AG Wartung und Reinigung 8 Wartung und Reinigung Prüfen Sie in regelmäßigen Abständen den ordnungsgemäßen Betrieb des Sunny Mini Central. Verunreinigungen, wie z. B. Staub oder Blütenflug, können einen Wärmestau verursachen, der zu Ertragseinbußen führen kann. Kontrollieren Sie zusätzlich den Sunny Mini Central und die Kabel auf äußerlich sichtbare Beschädigungen. -
Seite 54: Prüfung Der Lüfter
• Jumper auf der Betriebsführungsplatine stecken (der Jumper für die Prüfung der Lüfter ist im Beipack des Sunny Mini Central enthalten). Setzen des Parameters 1. Installateurpasswort bei der SMA Serviceline erfragen (Kontakt: siehe Seite 70). 2. Parameter „Fan Test“ im Installateur-Modus auf „1“ setzen. 3. Luftströmung der Lüfter prüfen. -
Seite 55: Reinigung Der Lüftungsgitter
SMA Solar Technology AG Wartung und Reinigung 4. Luftströmung der Lüfter prüfen. Der Sunny Mini Central saugt die Luft unten ein und bläst sie oben auf beiden Seiten wieder heraus. Achten Sie dabei auf ungewöhnliche Geräusche, die einen Hinweis auf eine fehlerhafte Montage oder einen Defekt an den Lüftern geben könnten. -
Seite 56: Electronic Solar Switch (Ess) Auf Abnutzung Prüfen
Wartung und Reinigung SMA Solar Technology AG 8.2 Electronic Solar Switch (ESS) auf Abnutzung prüfen Prüfen Sie den Electronic Solar Switch auf Abnutzung prüfen, bevor Sie ihn aufstecken. Ergebnis Maßnahme ☑ Die Metallzungen im Inneren des Steckers 1. Griff des Electronic Solar Switch sind unbeschädigt und nicht verfärbt. -
Seite 57: Fehlersuche
Versuchen Sie nicht andere Reparaturen, als die hier beschriebene vorzunehmen, sondern nutzen Sie den 24-Stunden-Austauschservice (der Sunny Mini Central wird innerhalb von 24 Stunden versandfertig gemacht und an eine Spedition übergeben) und den Reparaturdienst der SMA Solar Technology. 9.1 Rote LED leuchtet dauerhaft Wenn während des Betriebs die rote LED dauerhaft leuchtet, dann liegt entweder ein Erdschluss im... - Seite 58 Fehlersuche SMA Solar Technology AG Die ungefähre Lage des Erdschlusses kann über das Verhältnis der gemessenen Spannungen zwischen Plus gegen Erdpotenzial und Minus gegen Erdpotenzial ermittelt werden. Beispiel: Der Erdschluss liegt in diesem Fall zwischen dem zweiten und dritten Modul.
-
Seite 59: Funktion Der Varistoren Prüfen
Die Varistoren werden für den Einsatz im Sunny Mini Central speziell gefertigt und sind nicht im Handel erhältlich. Sie müssen direkt von der SMA Solar Technology bezogen werden (siehe Kapitel 12 „Zubehör“ (Seite 69)). • Für den Austausch der Varistoren mit Punkt 3 fortfahren. - Seite 60 ☑ Die Klemmen lösen sich. Sollten Sie zusammen mit den Ersatz-Varistoren kein Einsatzwerkzeug für die Bedienung der Klemmen erhalten haben, setzen Sie sich mit SMA Solar Technology in Verbindung. Die Klemmkontakte lassen sich behelfsmäßig jedoch auch einzeln mit einem Schraubendreher mit 3,5 mm Klingenbreite bedienen.
-
Seite 61: Außerbetriebnahme
SMA Solar Technology AG Außerbetriebnahme 10 Außerbetriebnahme 10.1 Sunny Mini Central demontieren 1. Sunny Mini Central öffnen, wie in Kapitel 7.1 „Sunny Mini Central öffnen“ (Seite 49) beschrieben. 2. Alle Leitungen aus dem Sunny Mini Central entfernen. 3. Sunny Mini Central mit den 6 Schrauben und zugehörigen Unterlegscheiben schließen. -
Seite 62: Sunny Mini Central Verpacken
Entsorgen Sie den Sunny Mini Central nach Ablauf seiner Lebensdauer nach den zu diesem Zeitpunkt am Installationsort geltenden Entsorgungsvorschriften für Elektronikschrott oder senden Sie ihn auf Ihre Kosten mit dem Hinweis „ZUR ENTSORGUNG“ an SMA Solar Technology zurück (Kontakt siehe Seite 70). -
Seite 63: Technische Daten
SMA Solar Technology AG Technische Daten 11 Technische Daten 11.1 SMC 7000HV Daten Anschluss PV-Generator SMC 7000HV Max. Eingangsspannung 800 V PV 0 (bezogen auf -10 °C Zellentemperatur) Eingangsspannung, MPP-Bereich 335 V ... 560 V DC PV-Startspannung, einstellbar 400 V PV Start Max. - Seite 64 überwachte Varistoren Personenschutz Isolationsüberwachung (R > 1 MOhm) Verpolungsschutz durch Kurzschlussdiode Schutzfunktion AC-Seite SMC 7000HV Kurzschlussfestigkeit Stromregelung Allpolige Trenneinrichtung netzseitig Selbsttätige Schaltstelle (SMA Grid Guard 2.1) Kommunikation SMC 7000HV RS485 (galvanisch getrennt) optional Funk optional ® Bluetooth Wireless Technology optional...
- Seite 65 SMA Solar Technology AG Technische Daten Electronic Solar Switch (ESS) SMC 7000HV Elektrische Lebensdauer (im Kurzschlussfall, mit mind. 50 Schaltvorgänge Nennstrom von 30 A) Maximaler Schaltstrom 30 A Maximale Schaltspannung 800 V Maximale PV-Leistung ca. 10 kW Schutzart im gesteckten Zustand...
- Seite 66 Technische Daten SMA Solar Technology AG 11.2 SMC 7000HV-11 Daten Anschluss PV-Generator SMC 7000HV-11 Max. Eingangsspannung 800 V PV 0 (bezogen auf -10 °C Zellentemperatur) Eingangsspannung, MPP-Bereich 335 V ... 560 V DC PV-Startspannung, einstellbar 400 V PV Start Max. Eingangsstrom...
- Seite 67 überwachte Varistoren Personenschutz Isolationsüberwachung (R > 1 MOhm) Verpolungsschutz durch Kurzschlussdiode Schutzfunktion AC-Seite SMC 7000HV-11 Kurzschlussfestigkeit Stromregelung Allpolige Trenneinrichtung netzseitig Selbsttätige Schaltstelle (SMA Grid Guard 2.1) Kommunikation SMC 7000HV-11 RS485 (galvanisch getrennt) optional ® Bluetooth Wireless Technology optional Installationsanleitung SMC70HV-IDE093740...
- Seite 68 Technische Daten SMA Solar Technology AG Electronic Solar Switch (ESS) SMC 7000HV-11 Elektrische Lebensdauer (im Kurzschlussfall, mit mind. 50 Schaltvorgänge Nennstrom von 30 A) Maximaler Schaltstrom 30 A Maximale Schaltspannung 800 V Maximale PV-Leistung ca. 10 kW Schutzart im gesteckten Zustand...
-
Seite 69: Zubehör
SMA Solar Technology AG Zubehör 12 Zubehör In der folgenden Übersicht finden Sie die entsprechenden Zubehör- und Ersatzteile zu Ihrem Produkt. Bei Bedarf können Sie diese von SMA Solar Technology oder Ihrem Händler beziehen. Bezeichnung Kurzbeschreibung SMA Bestellnummer 7000HV 7000HV-11 DC-Anschluss-Set... -
Seite 70: Kontakt
Kontakt SMA Solar Technology AG 13 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an unsere Serviceline. Wir benötigen die folgenden Daten, um Ihnen gezielt helfen zu können: • Wechselrichtertyp • Seriennummer des Sunny Mini Central • Typ der angeschlossenen Module und Anzahl der Module •... -
Seite 71: Haftungsausschluss
Die Nutzung der mitgelieferten von der SMA Solar Technology AG hergestellten Software unterliegt zusätzlich den folgenden Bedingungen: • Die SMA Solar Technology AG lehnt jegliche Haftung für direkte oder indirekte Folgeschäden, die sich aus der Verwendung der von SMA Solar Technology AG erstellten Software ergeben, ab. Dies gilt auch für die Leistung beziehungsweise Nicht- Leistung von Support-Tätigkeiten. - Seite 72 SMA Solar Technology AG www.SMA.de...
