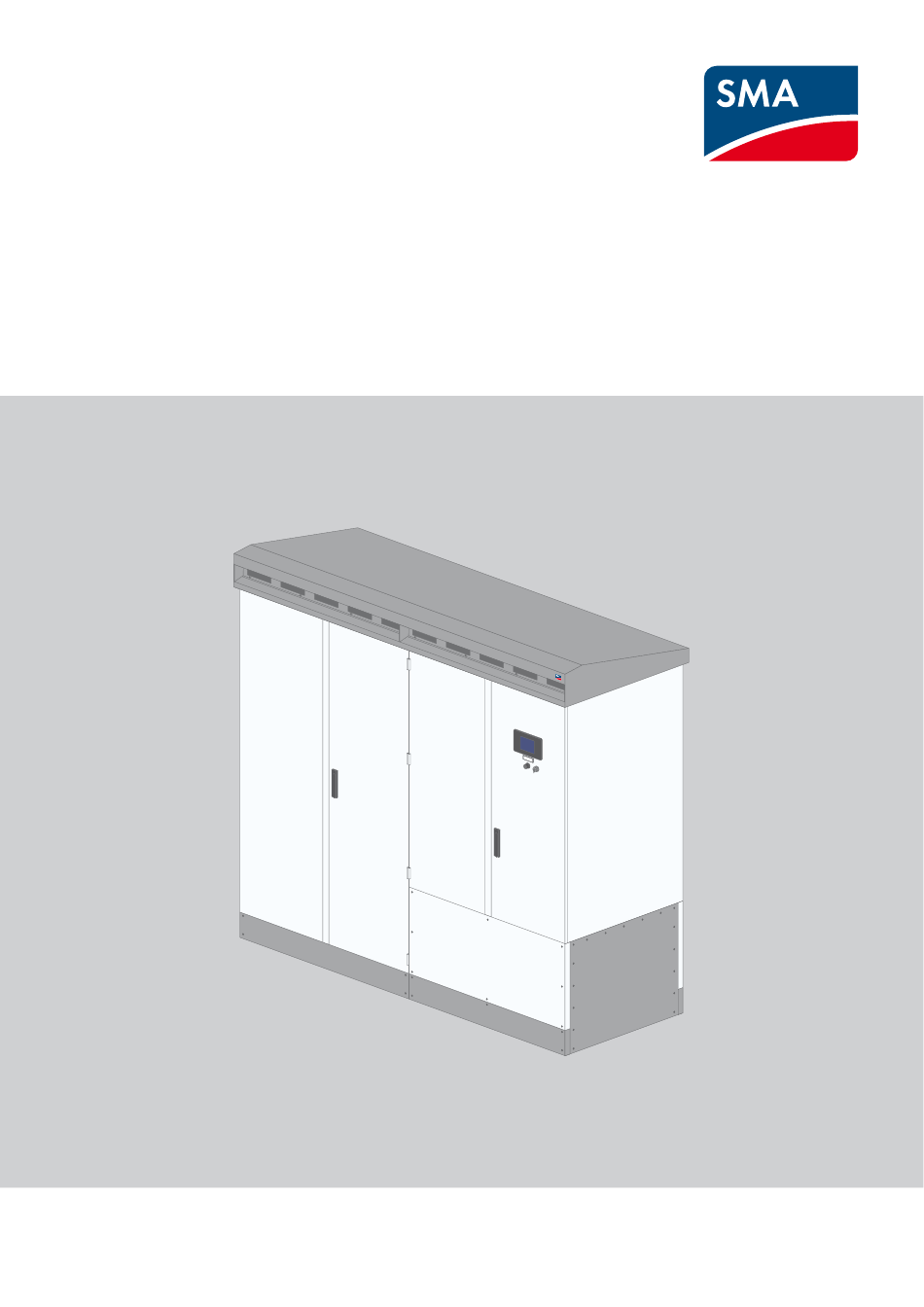

- Seite 1 Prüfanleitung für die EZE Schutzprüfung SUNNY CENTRAL 500CP XT / 630CP XT / 720CP XT / 760CP XT / 800CP XT / 850CP XT / 900CP XT / 1000CP XT SCCPXT_EZE-SG-de-11 | Version 1.1 DEUTSCH...
-
Seite 2: Rechtliche Bestimmungen
SMA Solar Technology AG Rechtliche Bestimmungen Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der SMA Solar Technology AG. Die Veröffentlichung, ganz oder in Teilen, bedarf der schriftlichen Zustimmung der SMA Solar Technology AG. Eine innerbetriebliche Vervielfältigung, die zur Evaluierung des Produktes oder zum sachgemäßen Einsatz bestimmt ist, ist erlaubt und nicht genehmigungspflichtig. -
Seite 3: Inhaltsverzeichnis
SMA Solar Technology AG Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zu diesem Dokument ........... 4 1.1 Gültigkeitsbereich . -
Seite 4: Hinweise Zu Diesem Dokument
1 Hinweise zu diesem Dokument 1.1 Gültigkeitsbereich Dieses Dokument gilt für folgende Gerätetypen: • SC 500CP-10 (Sunny Central 500CP XT) • SC 630CP-10 (Sunny Central 630CP XT) • SC 720CP-10 (Sunny Central 720CP XT) • SC 760CP-10 (Sunny Central 760CP XT) •... -
Seite 5: Auszeichnungen
SMA Solar Technology AG 1 Hinweise zu diesem Dokument 1.4 Auszeichnungen Auszeichnung Verwendung Beispiel fett • Display-Meldungen • Wenn keine Fernabschaltung • Elemente auf einer Benutzeroberfläche verwendet wird, den • Parameter Parameter ExtStrStpEna • Anschlüsse bei der Inbetriebnahme auf Off stellen. -
Seite 6: Sicherheit
Eingriffe in das Produkt, z. B. Veränderungen und Umbauten, sind nur mit ausdrücklicher schriftlicher Genehmigung von SMA Solar Technology AG gestattet. Nicht autorisierte Eingriffe führen zum Wegfall der Garantie- und Gewährleistungsansprüche sowie in der Regel zum Erlöschen der Betriebserlaubnis. Die Haftung von SMA Solar Technology AG für Schäden aufgrund solcher Eingriffe ist ausgeschlossen. -
Seite 7: Sicherheitshinweise
SMA Solar Technology AG 2 Sicherheit 2.2 Sicherheitshinweise Dieses Kapitel beinhaltet Sicherheitshinweise, die bei allen Arbeiten an und mit dem Produkt immer beachtet werden müssen. Um Personen- und Sachschäden zu vermeiden und einen dauerhaften Betrieb des Produkts zu gewährleisten, lesen Sie dieses Kapitel aufmerksam und befolgen Sie zu jedem Zeitpunkt alle Sicherheitshinweise. - Seite 8 2 Sicherheit SMA Solar Technology AG Lebensgefährlicher Stromschlag durch beschädigtes Produkt Durch den Betrieb eines beschädigten Produkts können Gefahrensituationen entstehen, die zum Tod oder zu schweren Verletzungen durch Stromschlag führen. • Das Produkt nur im technisch einwandfreien und betriebssicheren Zustand betreiben.
- Seite 9 SMA Solar Technology AG 2 Sicherheit Verbrennungsgefahr durch heiße Bauteile Einige Bauteile des Sunny Central können sich während des Betriebes stark erhitzen. Das Berühren dieser Bauteile kann zu Verbrennungen führen. • Warnhinweise an den Komponenten beachten. • Entsprechend gekennzeichnete Bauteile während des Betriebes nicht berühren.
-
Seite 10: Persönliche Schutzausrüstung
2 Sicherheit SMA Solar Technology AG 2.3 Persönliche Schutzausrüstung Immer geeignete Schutzausrüstung tragen Tragen Sie bei allen Arbeiten am Sunny Central immer die für die jeweilige Tätigkeit geeignete persönliche Schutzausrüstung. Folgende persönliche Schutzausrüstung wird mindestens vorausgesetzt: ☐ Bei trockener Umgebung Sicherheitsschuhe der Kategorie S3 mit durchtrittsicherer Sohle und Stahlkappe ☐... -
Seite 11: Eze Schutzprüfung
SMA Solar Technology AG 3 EZE Schutzprüfung 3 EZE Schutzprüfung Die EZE Schutzprüfung ist ein wesentlicher Bestandteil des Anlagenzertifikats. Bei Bestandsanlagen ist die Schutzprüfung Bestandteil des Gutachtens, bei Neuanlagen Bestandteil der Konformitätserklärung. Dabei hilft die EZE Schutzprüfung den Netzbetreibern und der Zertifizierungsstelle, die ordnungsgemäße Parametrierung und Funktion des Schutzkonzeptes nachzuvollziehen. -
Seite 12: Prüfparameter
3 EZE Schutzprüfung SMA Solar Technology AG Formelzeichen Einheit Erklärung TrfVolExHi** Spannung der Oberspannungsseite des externen Transformators (Parameter) * Mit diesem Parameter wird die Höhe der Mittelspannung berücksichtigt. Für VRtg ist die mit dem Netzbetreiber vertraglich vereinbarte Spannung am Netzeinspeisepunkt U einzutragen. -
Seite 13: Wechselrichter Freischalten
SMA Solar Technology AG 3 EZE Schutzprüfung 6. Die Registerkarte Parameter wählen. 7. Werte der Prüfparameter sichern. 3.4 Wechselrichter freischalten Stromschlag durch anliegende Spannung Die Bauteile des Sunny Central stehen unter Spannung. Das Berühren der Bauteile im Sunny Central führt zum Tod oder schweren Verletzungen. -
Seite 14: Eze Schutzprüfung Durchführen
3 EZE Schutzprüfung SMA Solar Technology AG 11. Bei Option Optiprotect prüfen, ob die Schalter der motorbetriebenen Leistungsschalter auf Position OFF stehen. Wenn die Schalter nicht auf Position OFF stehen, Schalter auf Position OFF stellen. 12. Prüf- und Trennklemmen der Spannungsmessung öffnen. - Seite 15 SMA Solar Technology AG 3 EZE Schutzprüfung Voraussetzungen: ☐ Die relevanten Prüfparameter sind gesichert (siehe Kapitel 3.3, Seite 12). ☐ Die Einstellung des Stufenschalters am MV-Transformator entspricht den Vorgaben des Netzbetreibers bzw. dem Anlagenzertifikat. ☐ Die Parametereinstellungen entsprechen den Vorgaben des Netzbetreibers bzw. dem Anlagenzertifikat.
-
