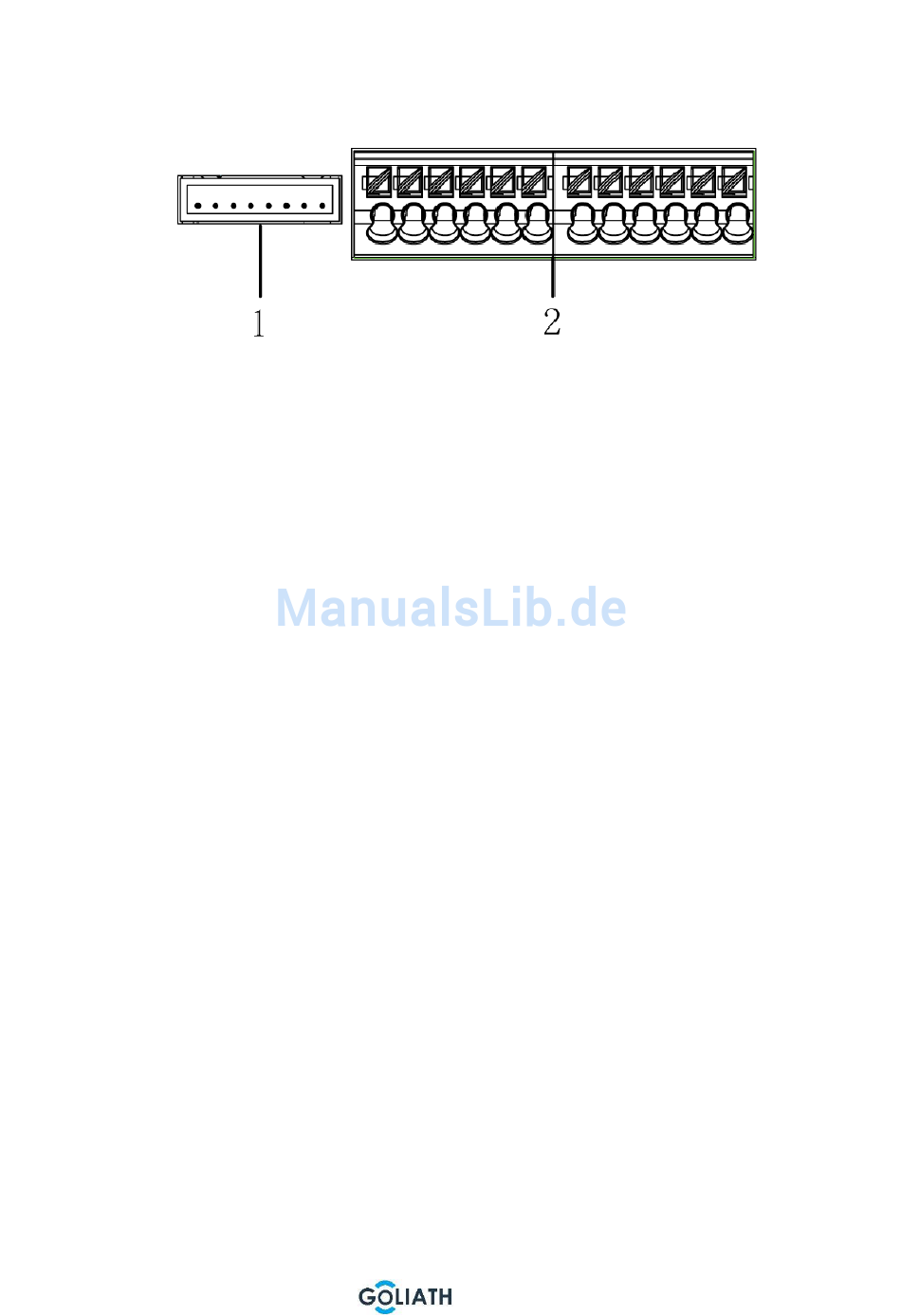

2.4.2. Schaltplan für normal geschlossene Relaisanbindung
Wenn die Außenstation mit einem elektromagnetischen Schloss
verbunden werden soll, muss das Plus-Kabel an „NC" (Nr. 11) und
das Minus-Kabel an „COM" (Nr. 12) angeschlossen werden.
Soll die Außenstation an den Türsensor eines elektromagnetischen
Schlosses angebunden werden, so muss ein Ende mit „FEEDBACK"
(Nr. 8) verbunden werden, während das andere an „GND" (Nr. 9)
angeschlossen wird.
