POSEIDON 5-6-7 Inhalt Kennzeichnung von Hinweisen ......................35 Wichtige Sicherheitsinformationen ................35 Beschreibung ........................38 Nutzung pro Tag ........................38 Verwendungszweck .......................38 Bedienelemente ........................39 Vor der Inbetriebnahme ....................40 Aufstellung ..........................40 Prüfen des Ölstands ......................40 Reinigungsmitteltank füllen ....................41 Hochdruckschlauch anschließen ...................41 Wasserschlauch anschließen ....................41 Elektrischer Anschluss ......................42 BA-Ventil ..........................43... -
Seite 4: Kennzeichnung Von Hinweisen
POSEIDON 5-6-7 Kennzeichnung von Hinweisen Dieses Symbol kennzeichnet Si- Dieses Symbol kennzeichnet cherheitshinweise, deren Nicht- Ratschläge oder Hinweise, die beachtung Gefährdungen für das Arbeiten erleichtern und für Personen hervorrufen kann. einen sicheren Betrieb sorgen. Sie müssen diese Bedienung- Dieses Symbol kennzeichnet sanleitung sorgfältig lesen, be-... - Seite 5 POSEIDON 5-6-7 Bitte die Vorschriften und der Verwendung der Maschine installiert ist. Die Rückstausi- Bestimmungen Ihres Landes beeinträchtigen. cherung kann über die Bes- beachten. Vor der Inbetrieb- Explosionsgefahr – Keine en- tellnummern 106411177,1064 nahme des Hochdruckreinigers tß ammbaren Flüssigkeiten ver- 11178,106411179,106411184 eine Sichtprüfung aller wichti-...
- Seite 6 POSEIDON 5-6-7 Das Einschalten des Reinigers Prüfung Sicherheitsvorrichtungen kann zu Spannungsschwankun- Hitzesensor: gen führen. Der Reiniger entspricht der Diese sollten nicht auftreten, deutschen Richtlinie für Flüs- Ein Hitzesensor schützt den wenn die Impedanz am Über- sigkeitsstrahler. Der Hoch- Motor vor Überlastung. Das gabepunkt weniger als 0,15 druckreiniger muss gemäß...
-
Seite 7: Beschreibung
POSEIDON 5-6-7 2 Beschreibung Nutzung pro Tag Wir empfehlen für diese Produkte eine Nutzungsdauer von etwa X Stunden pro Tag. POSEIDON 5 Nutzung in Stunden pro Tag Empfohlene Nutzung von x Stunden/Tag POSEIDON 6 Nutzung in Stunden pro Tag Empfohlene Nutzung von x Stunden/Tag... -
Seite 8: Bedienelemente

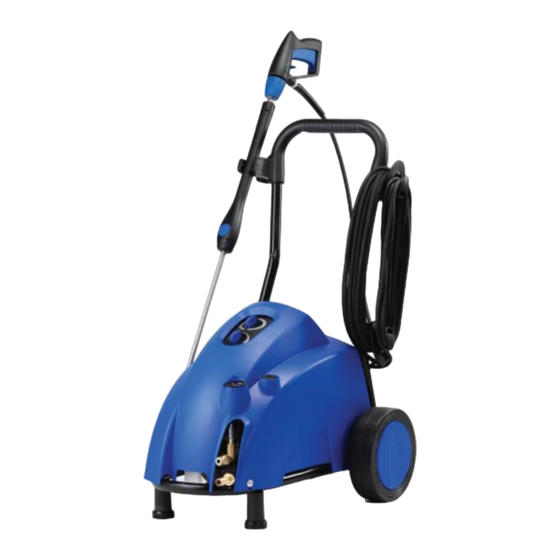

POSEIDON 5-6-7 Bedienelemente 1. Schiebegriff 2. Sprühpistole 3. Stromkabel 4. Halterung für Hochdruckschlauch 5. Hochdruckschlauch 6. Stellschraube 7. Sprührohr1) 8. Feststellbremse1) 9. Anschluss Hochdruckschlauch (bei Standard- Modellen ohne Schlauchtrommel)1) 10. Wasseranschluss und Wasserfilter 11. Ölstandanzeige 12. Druckanzeige1) 13. Hauptschalter 14. Dosierungssteuerung für Reinigungsmittel1) 15. -
Seite 9: Vor Der Inbetriebnahme
POSEIDON 5-6-7 3 Vor der Inbetriebnahme Aufstellung VORSICHT! Heben Sie nie die Maschine al- lein. Immer eine andere Person um Hilfe bitten. 1. Vor der ersten Inbetrieb- nahme das Gerät sorgfältig auf Mängel oder Schäden überprüfen. 2. Im Schadensfall sofort an Ihren Nilfisk-ALTO-Händler... -
Seite 10: Reinigungsmitteltank Füllen
POSEIDON 5-6-7 Reinigungsmitteltank 1. Reinigungsmitteltank mit füllen Nilfisk-ALTO-Rei ni gungs- mit tel fül len. 2. Reinigungsschlauch und Filter aus der Halterung ziehen und durch die Fül- lkappenöffnung des Reini- gungsbehälters führen. Hochdruckschlauch 1. Hochdruckschlauch mit Sch- anschließen nell kupp lung am Hoch druck- 3.4.1 Geräte ohne... -
Seite 11: Elektrischer Anschluss
POSEIDON 5-6-7 HINWEIS! Bei schlechter Wasserqualität Wir empfehlen den Einsatz (Sand, usw.) einen Wasserfilter eines gewebeverstärkten einsetzen. Max 50 Mikrometer Wasserschlauchs mit einem Filter. Nenndurchmesser von mind- estens 3/4" (19 mm). Elektrischer Anschluss i s k N i l f... -
Seite 12: Ba-Ventil
POSEIDON 5-6-7 BA-Ventil Dieser Hochdruckreiniger darf nur an einen Trinkwasseran- schluss angeschlossen werden, wenn eine entsprechende Rückstausicherung des Typs BA gemäß EN 60335-2-79 installiert ist. Das BA-Ventil kann unter folgender Nummer bestellt werden: (a) Weibliche • BA-Ventil mit GARDENA Kupplung: 106411177 Kupplung •... -
Seite 13: Bedienung / Betrieb
POSEIDON 5-6-7 4 Bedienung / Betrieb Sprührohr an 1. Den blauen Schnellkup- Spritzpistole anschließen plungsgriff (A) der Sprüh- pistole nach hinten ziehen. 2. Den Nippel des Sprührohres (B) in die Schnellkupplung stecken und den Kupplungsgriff (A) loslassen. 3. Das Sprührohr (oder son- s ti ges Zubehör) nach vorne... -
Seite 14: Druckregulierung Mit Tornado Plus Sprührohr Und Powerspeedvario Plus Sprührohr
POSEIDON 5-6-7 4.2.1 Einschalten des 1. Vor Anschluss des Saug- Reinigers bei Anschluss satzes: 61256 an den an offene Behälter Reiniger den Schlauch mit im Saugmodus Wasser befüllen. (druckbetätigtes Modell) 2. Hauptschalter in Stellung " I " drehen. 3. Sprühpistole entriegeln und betätigen. -
Seite 15: Verwendung Von Reinigungsmitteln
POSEIDON 5-6-7 Verwendung von Nur im Niederdruckbetrieb kön- Reinigungsmitteln nen Reinigungsmittel über den serienmäßig eingebauten Injek- tor angesaugt werden: CHEM 1. Reinigungsmittel gemäß den Anweisungen des Her- HINWEIS! stellers verdünnen. Reinigungsmittel dürfen nicht 2. Tornado Plus Sprührohr antrocknen. Die zu reinigende und PowerSpeedVario Plus Oberfläche könnte sonst be-... -
Seite 16: Heben Mit Einem Kran
POSEIDON 5-6-7 Heben mit einem Kran 1. Vor dem Heben mit einem Kran muss das Gerät in Hebestellung gebracht werden. Die Schraube (A) lösen, den Griff (B) leicht vorwärts drücken. 2. Wenn beide Markierungen fluchten, befindet sich der Griff in Hebeposition. -
Seite 17: Anwendungsgebiete Und Arbeitsmethoden
POSEIDON 5-6-7 5 Anwendungsgebiete und Arbeitsmethoden Arbeitstechniken Wirkungsvolle Hoch druck rei ni gung wird erreicht durch Be ach tung einiger weniger Richt li ni en, kombiniert mit Ihren ei ge nen Er fah run- gen in spe zi el len Bereichen. Zubehör und Rei ni gungs mit tel können, wenn sie korrekt eingesetzt werden, die Rei ni gungs wir kung vestärk-... -
Seite 18: Typische Anwendungen
POSEIDON 5-6-7 Typische Anwendungen 5.2.1 Landwirtschaft Anwendung Zubehör Methode Ställe Reinigungsschaumdüsen 1. Einweichen – Schaum auf alle Oberflächen (von Scheunen Schaumrohr unten nach oben) auftragen und etwa 10 bis 30 Minuten warten. Reinigung der Powerspeed Sprührohr 2. Schmutz mit Hochdruck und ggf. -
Seite 19: Bau Und Industrie
POSEIDON 5-6-7 5.2.3 Bau und Industrie Anwendung Zubehör Methode Allgemeine Schaumdüsen, 1. Eine dicke Schaumschicht auf die zu reinigenden Flächen Standardrohre Flächen auftragen. Auf trockene Flächen auftragen. Bei senkrechten Flächen von unten nach oben Metallflächen Gebogene Sprührohre auftragen. Für eine optimale Wirkung den Schaum Tankreinigungs- 10 bis 30 Minuten einwirken lassen. -
Seite 20: Nach Der Arbeit
POSEIDON 5-6-7 6 Nach der Arbeit Gerät ausschalten 1. Hauptschalter ausschalten, Schalter auf Stellung " 0 ". 2. Wasserhahn schlie ßen. 3. Spritzpistole be tä ti gen, bis das Gerät drucklos ist. 4. Sicherungsriegel der Spritzpistole einlegen. Versorgungsleitungen 1. Wasserschlauch vom Gerät trennen trennen. -
Seite 21: Aufbewahrung (Frostsichere Lagerung)
POSEIDON 5-6-7 2. Abschließend das Kabel um die Kabelklemme (C) wickeln. Aufbewahrung Gerät in einem trockenen, frostgeschützten Raum abstellen. (frostsichere Lagerung) ACHTUNG! Wird der Hochdruckreiniger in einem Raum abgestellt, in dem Tem- peraturen um oder unter 0°C auftreten, muß vorher Frostschutzmit- tel durch die Pumpe angesaugt werden: 1. -
Seite 22: Wartung
POSEIDON 5-6-7 7 Wartung Wartungsplan Nach den ersten Alle 500 Wöchentlich 50 Betriebs- Betriebsstunden Bedarf stunden 7.2.1 WasserÞ lter reinigen 7.2.2 Ölstandskontrolle 7.2.3 Ölwechsel Erster Wechsel und Rei- 7.2.4 nigung des Magneten an der Ablassschraube Wartungsarbeiten Am Wassereinlaß ist ein Was- 7.2.1 Wasserfilter reinigen... - Seite 23 POSEIDON 5-6-7 7.2.3 Ölwechsel 1. Vor dem Ölwechsel den Reiniger warm werden las- sen. 2. Haube entfernen. 3. Die Ablassschraube (C) lösen und entfernen. Der Schraubenmagnet muss mit einem Tuch gereinigt werden, um die Metallpar- tikel zu entfernen. Das Öl in einen geeigneten Be- hälter (mindestens 1 Liter)
-
Seite 24: Behebung Von Störungen
POSEIDON 5-6-7 8 Behebung von Störungen Störung Ursache Behebung Druckabfall • Luft im System • System entlüften, dazu Spritzpistole in kurzen Zeitabständen mehrmals betätigen, evtl. Maschine ohne angeschlossenen Hochdruckschlauch kurzzeitig in Betrieb nehmen. • HD-Düse verstopft/abgenutzt • HD-Düse reinigen/ wechseln •... - Seite 25 POSEIDON 5-6-7 Störung Ursache Behebung Motor brummt beim • Netzspannung ist zu niedrig, • Elektrischen Anschluss Einschalten, ohne anzulaufen oder Phasenausfall überprüfen lassen • Pumpe ist blockiert oder • NilÞ sk-ALTO-Kundendienst eingefroren verständigen • Falscher Querschnitt • Richtigen Kabelquerschnitt oder Länge des bzw Länge verwenden.
-
Seite 26: Sonstiges
POSEIDON 5-6-7 9 Sonstiges Gerät der Das ausgediente Gerät sofort unbrauchbar machen. Wiederverwertung • 1. Netzstecker ziehen und Anschlussleitung durchtrennen. zuführen Werfen Sie Elektrogeräte nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte müssen verbrauchte Elektrogeräte getrennt ge- sammelt und einer umweltgerechten Wiederverwertung zugeführt... -
Seite 27: Technische Daten
